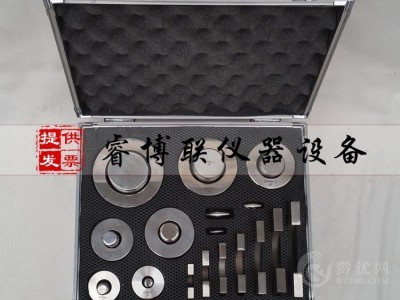

JG3050-L24硬质套管量规

JG3050-L24硬质套管量规 电工套管量规 绝缘电工套管量规 z大外径量规 z小外径量规

一、硬质套管量规依据标准：

套管z大外径检测按JG3050-1998中6.3.1条进行。取三根长度为1000mm的套管，选定相应的量规，测定相应规格套管时，量规应能在其自重作用下通过套管。7.2.4套管z小外径检测按JG3050-1998中6.3.2条进行。取三根长度为1000mm的套管。1)硬质套管按规范选择量规，测定相应规格套管时，在无任何外力作用下，套管不能通过量规。2）半硬质套管和波纹套管按规范选择量规，在无任何外力作用下，套管不能通过量规。7.2.5套管z小内径检测按JG3050-1998中6.3.3条进行。取三根长度为1000mm的套管，硬质套管按规范选择量规，测定相应规格套管时，量规应能在其自重作用下通过套管。半硬质套管和波纹套管用游标卡尺测量其内径，沿每根套管圆周均分测出3个值，三根套管共测得9个内径值，要求每个测量值不应小于规范中规定的z小内径值。

二、硬质套管量规技术参数：

1、JG3050-2套管z大外径量规

JG3050-2套管z大外径量规，《JG 3050-1998 电工套管》图片2；

量规规格：16、20、25、32、40、50、63。

2、JG3050-3硬质套管z小外径量规

JG3050-3套管z小外径量规，《JG 3050-1998 电工套管》图片3；

量规规格：16、20、25、32、40、50、63。

3、JG3050-5套管z小内径量规

JG3050-5套管z小内径量规，《JG 3050-1998 电工套管》图片5；

量规规格：16、20、25、32、40、50、63。

4、JG3050-12硬质套管弯曲后z小内径量规

JG3050-12硬质套管弯曲后z小内径量规，《JG 3050-1998 电工套管》图片12；

量规规格：16、20、25。
