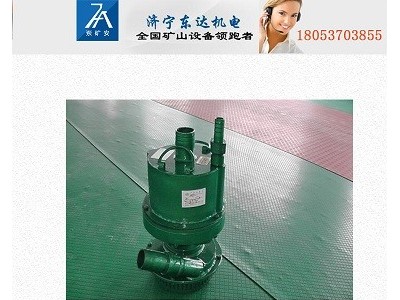

FQW50-25-w矿用风动潜水泵

FQW50-25-w矿用风动潜水泵概述   FQW系列矿用风动潜水泵采用转子与泵体同轴联结的机械产品，采用立式结构、下泵式。 矿用风动潜水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业，可广泛用于煤矿井下任何作业面，输送含有煤粉、泥沙颗粒的地下水，使用安全、可靠，并有效地改善现场空气质量。FQW50-25-w矿用风动潜水泵概述

FQW系列矿用风动潜水泵采用转子与泵体同轴联结的机械产品，采用立式结构、下泵式。
矿用风动潜水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业，可广泛用于煤矿井下任何作业面，输送含有煤粉、泥沙颗粒的地下水，使用安全、可靠，并有效地改善现场空气质量。

FQW50-25-w矿用风动潜水泵工作环境

a）周围空气中含有瓦斯和煤尘；
b）气压为（0.4～0.7）MPa；
c）水的pH值在6～8的范围内；
d）水中含固体杂质的体积比不超过2%；
e）工作环境温度（5～40）质量。

FQW50-25-w矿用风动潜水泵技术特点

煤矿用FQW系列矿用风动潜水泵结构紧凑，移动、装拆、维修方便。泵体涡道采用效率高节能水力模型，叶轮特殊设计。该水泵排污水能力强，流量大，扬程高等优点。

FQW50-25-w矿用风动潜水泵结构与工作原理

FQW系列矿用风动潜水泵主要有泵体、气马达和过流等三部分组成，
1、泵体部分：分上、下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别进入上、下两只密封圈内壁，使其内涨，增强密封效果。
2、气马达部分：由转子、涡轮、轴承等组成。以压缩空气为动力、冲击涡轮推动转子高速运转作功。
3、过流部分：由水轮、泵盖、吸口、泵座等组成。水轮装在壳体下腔转子轴上，压缩空气从进气口送入，转子运转带动水轮，水轮里的水在离心力的作用下，压入壳体出水涡道，顺出水管排出。
