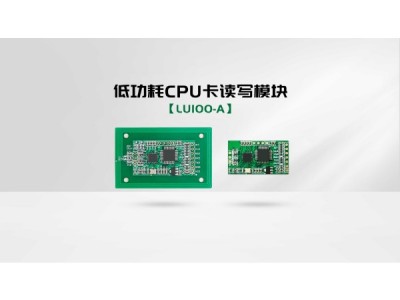

嵌入式CPU卡低功耗读写模块

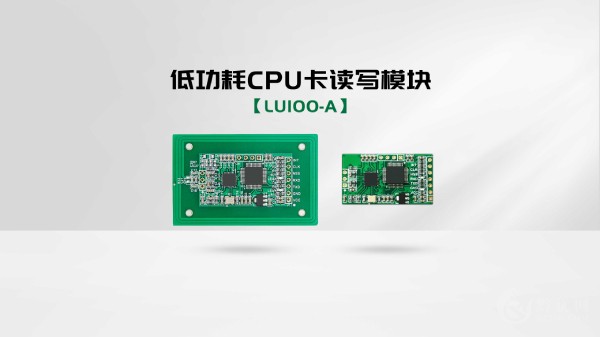

1.1 产品简介

广州盛炬智能科技LUT100-A/LU100-A系列模块是低功耗读写卡模块，支持卡片自动检测，支持对外输出卡片检测触发信号，5V供电模式下待机平均功耗低至25μA，读卡模块检测到卡片唤醒后，功能模式兼容我司标准CPU卡系列模块功能，方便标准功耗产品直接升级到低功耗模式，例如：CPU卡智能门锁，低功耗手持CPU卡读写设备等。

1.2 产品特性

产品型号：LUT100-A/LU100-A；

支持卡片：FM1208/FM1216（CPU卡）；

卡片检测：模块低功耗自动卡片检测频率为3次/秒；

工作电源：3.3~5V；

工作电流：20~50mA；

输出格式：UART串口；

读卡距离：0~7cm；

工作温度：-20~85℃；

工作频率：13.56MHz；

模块尺寸：

天线一体模块：56×36×3（mm）；

天线分体模块：36×20×3（mm）；

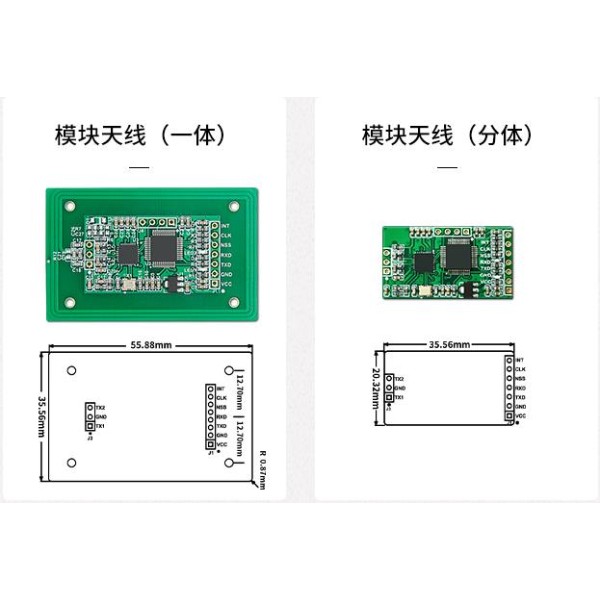

1.3 产品尺寸

1.4 产品优势

1、读卡稳定

ST处理器和专业读卡芯片，运算速度及稳定性得到充分的保障。

2、低功耗，超长待机

模块低功耗自动卡片检测，平均功耗低至25μA。

3、CPU卡更安全

支持上海复旦FM1208卡数据读写，安全性更高。

4、体积小巧，便于嵌入

模块体积比较小巧，便于嵌入安装到XXX产品设备中。

5、高度集成，灵活操作

高度集成和封装好对CPU卡创建文件、读、写和创建密钥等指令函数，可灵活调用。

6、体系完善，开发简易

提供测试demo和指令、操作说明等文档，助您开发更简易。

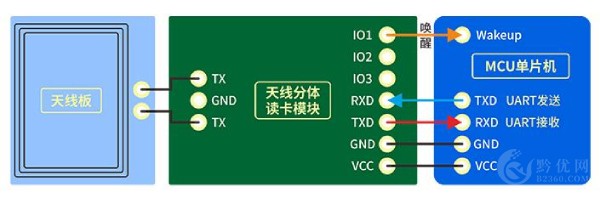

1.5 产品使用方法

低功耗读写模块通过检测到卡片唤醒后进入工作状态，工作时长为400ms，低功耗读写模块超过400ms没有工作后，又会重新进入休眠状态，休眠状态时电流平均在25μA。

软件操作演示视频： https://cloud.video.taobao.com//play/u/891825641/p/1/e/6/t/1/283906205132.mp4
