1、电捕焦油器工作原理：:详细介绍。

（泊头市翼博环保设备有限公司）

横管初冷器来的煤气中含有约10g/Nm3的非常细小悬浮的焦油雾滴，经电捕焦油器除焦油后煤气中的焦油含量可降至20mg/Nm3，满足后工序生产的要求。+ e% ^+ K, z; y- M! a4 ]3 d, }

电捕焦油器采用结构形式有同心圆式、管式和蜂窝式等三种。无论哪种结构，其工作原理，即在金属导线与金属管壁〔或极板〕间施加高压直流电，以维持足以使气体产生电离的电场，使阴阳极之间形成电晕区。

气体的放电过程：在通常情况下气体是不导电的，但在高压电场的作用下气体内部的电子便会获得足够的能量成为自由电子而导电，被称为自发性电离现象。气体的自发性电离是建立在非均匀性电场中。在均匀性电场中，随着电压的增加，只要其间任何一点发生电离，两极间将立即充满带电离子，整个空间的气体被击穿。此时电流急剧增加而形成火花放电。而在非均匀性电场中，电场强度则随两极间的距离增大而迅速下降。

工业中的选择：根据供电极性的不同，电晕有阴电晕和阳电晕之分。在工业生产中，大多采用阴电晕，因为在相同的条件下，阴电晕可以获得比阳电晕高的电流，而且其闪络电压也远比阳电晕放电要高。

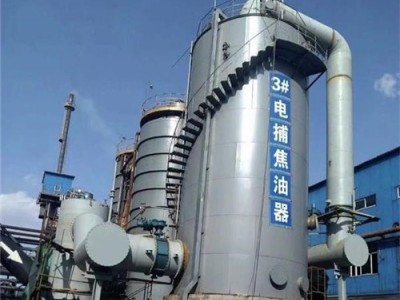

结构电捕焦油器由电捕焦油器主体和供给高压直流电的整流设备组成。电捕焦油器均由筒体、沉淀极、电晕极和电气绝缘箱四大部分组成。筒体是圆筒形的(内径根据煤气流量决定)，并带有封头，筒体上部设有出气管，下部设有进气管，并设有两个人孔和一个防爆阀。

2、电捕焦油器主要技术参数：
2.1电捕焦油器DN5200，H=14544；阻力：500Pa；接地电阻﹤4Ω；额定工作电压：65kV；额定工作电流：1500mA；
2.2 沉淀极  型式：蜂窝式；材质：OCr18Ni9；形状尺寸：正六边形，对边距离250mm，长度：5.5m；孔数：276个；5 r7 T" J  e8 r3l% q- S" ]- w9 {# O
2.3 电晕线  直径：Φ2.3mm(不锈钢)；数量：276根；有效长度5.5×276=1518m；安装后允许偏离中心值±5mm；
2.4处理介质：焦炉煤气；处理量：35200Nm3/h、煤气温度：22～40℃，煤气压力：-5kPa；
2.5入器煤气焦油含量：≤10g/ Nm3；出器煤气焦油含量：≤20mg/Nm3；除焦油率：≥99.8%；
2.6瓷瓶绝缘箱用蒸汽加热：瓷瓶绝缘箱夹套温度：110~120℃，最低不低于90℃，蒸汽压力≮0.4MPa；" F& Z) W! t7 r: E$t& o3 @% X
2.7顶部清洗用循环氨水流量：22m3/h；压力：0.03~0.05MPa；
2.8电捕焦油器绝缘箱充氮气量：50~80 m3/h.台；氮气纯度大于99.5%；
2.9电捕焦油器内煤气含氧量小于1.5%（确保）；0 }/ N8 v* F. S( E. n
2.10电捕焦油器安装铅垂直度不大于5mm；
* l. f% Q" t+ p) K$ i1 v
3、电捕焦油器岗位范围：电捕焦油器、氮气加热器、瓷瓶绝缘箱及蒸汽加热系统、水封槽、系统内管道及阀门、仪表及照明等附属设施。
