天禹智控红外煤气分析仪（便携型）TY-6330P

一、产品概述

     煤气是以煤为原料经干馏或汽化加工制得的含有可燃组分的气体，其主要成分有碳、甲烷和氢等，有毒性。煤气按产生类别主要分为：高炉煤气、焦炉煤气、转炉煤气、铁合金煤气、空气煤气（或称发生炉煤气）。按热值可分为高热值煤气、中热值煤气及低热值煤气。煤气化可得到水煤气、半水煤气、空气煤气（或称发生炉煤气），这些煤气的发热值较低，煤干馏法中焦化得到的气体称为焦炉煤气，可供城市作民用燃料。它们既是具有一定能值的可燃气体，也是宝贵的化工原料，是工业企业生产中的主要气体燃料。

每种煤气组分也是略有区别。比如焦炉煤气的成分有氢气、甲烷、碳、氮气、二氧化碳、XXX碳氢化合物和氧。其中可燃气体有4种，氢气约占55%~60%,甲烷约占23%~27%，碳5%~8%左右，含2个碳以上的不饱和烃为2%~4%，不可燃成分二氧化碳约1.5%~3%，氧气0.3%~0.8%，氮气3~%~7%等。而高炉煤气的主要成分为: CO、C02、N2、H2、CH4等，其中可燃成分CO:26～30%，CO2:15～18%，H2:1～4%，N2:54～57%。

所以，在工业生产过程中对煤气成分的监视、检测和控制对提高冶炼产量、降低消耗、提高铁水质量及安全生产起着十分重要的作用。煤气分析仪是监测工艺中煤气成分的重要仪器。煤气分析仪具有检测方便、检测精度和灵敏度高等优点，将其用于工艺监视，可弥补操作人员无法直观地了解和掌握工艺内气流及设备运行情况的缺陷，从而提升工艺生产的监控技术和对工艺生产的掌控能力。

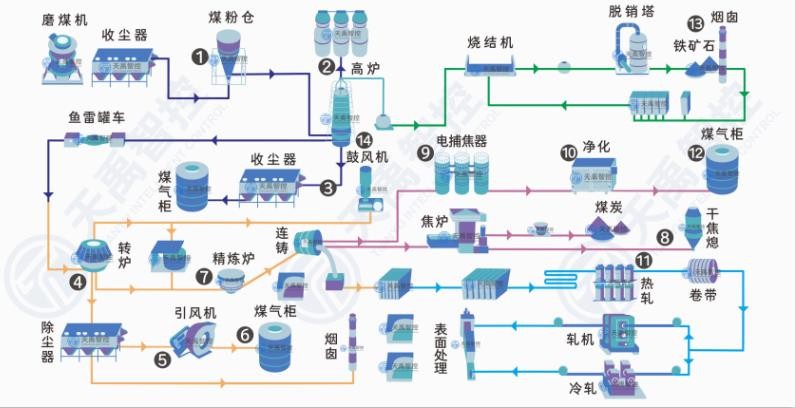

钢铁行业工艺流程图

二、产品详情

1、产品实拍

2、尺寸：133x150x270mm

3、重量：3kg

4、产品介绍

便携红外煤气分析仪TY-6330P采用国际最先进的NDIR非分光红外技术，主要用于测量各种煤气、生物燃气中的CO、CO2、CH4、H2、O2、CnHm 等六种气体体积浓度。

武汉天禹智控研发的便携红外煤气分析仪测量精度高、结构简单、维护方便，软件功能强大，可拓展性强、现场实用性好，目前畅销国内外。

5、优势、特点

（1）黑色阳极氧化，外观时尚，科技感强，仪器重量轻，体积小，外形尺寸仅133mm*150mm*270mm。

（2）采用全进口传感器。仪器采用全进口NDIR非分光红外传感器，测量精度高。

（3）增加超量程限值使能功能。仪器测量气体中CO、CO2、CH4、H2、O2、CnHm的体积浓度时增加超量程限值使能功能，量程范围内保证测量精度，超量程可测量，提供测量值参考。

（4）仪器内部气体干扰自动修正，保证测量结果无干扰。

修正CnHm气体对CH4测量结果干扰，精确测量CH4的浓度。

修正CO、CO2、CH4对H2测量结果干扰，精确测量H2的浓度。

修正CO、CO2测量结果干扰，精确测量CO、CO2的浓度。

（6）智能判定。仪器具备用户校准通气浓度智能判定功能，防止用户出现误操作，导致仪器无法使用。

（7）仪器检测时间快，1分钟内可以完成整个检测过程。

（8）仪器自动采样分析检测。相比奥式、色谱等气体分析而言，操作简单、测量速度快，使用无耗材。

（9）设备操作简单，携带方便，人员现场培训后即可操作使用。

（10）设备应用场景多元化。既适用于工业现场管道直接取样测试，又适用于化验室气囊取样分析。

（11）电池电量智能管理。电源开关软启动，内置锂电池，电池电量智能管理，低电量报警，避免仪器在低电量条件下工作。

（12）中、英文软件操作系统可自由切换。

（13）仪器软件功能强大，具备数据自动存储、查询、删除、USB导出等功能。历史数据存储站点名称可自定义（支持中文输入），测量数据存储时间间隔可自定义设定。

（14）具备RS-485数字输出接口

（15）内置进口采样气泵，具备显示及设定采样流量功能，采样泵状态可动态调谐，满足多种压力工况现场测试。

（16）可接外置预处理装置，增加现场测量精度，保护仪器。

（17）仪表模块化设计、可远程升级软件版本。

6、技术参数

（1）测量指标：CO、CO2、CH4、H2、O2、CnHm（可以任意选择1-6种组分）的浓度显示

（2）测量方法：CO、CO2、CH4、CnHm ：NDIR非分光红外；H2：TCD热导， O2：ECD电化学

（3）量程：CO：0-75%，CO2：0-25% ，CH4：0-40%，H2：0-75%，O2：0-25%，CnHm：0-5%（量程可根据用户实际需求配置）

（4）分辨率：CO、CO2、CH4、H2、O2、CnHm：0.01%

（5）精度：CO、CO2、CH4、CnHm：≤±1%FS；H2、O2：≤±2%FS

（6）重复性误差：CO、CO2、CH4、H2、O2、CnHm：≤1%

（7）**流量：0.7-1.2L/min

（8）进气压力：2kPa-50kPa

（9）样气要求：无尘、无水、无油

（10）响应时间：T90＜10s（NDIR）

（11）信号输出：RS-485数字输出

（12）工作电源：内置可充电锂电池供电，外置12.6V充电器。

7、现场案例

三、应用领域

适用于钢铁、化工、煤气化、生物气化、节能监测、能效测评等领域，测量焦炉煤气、高炉煤气、转炉煤气、混合煤气、发生炉煤气、生物燃气等可燃气体不同成分的体积浓度和热值。
