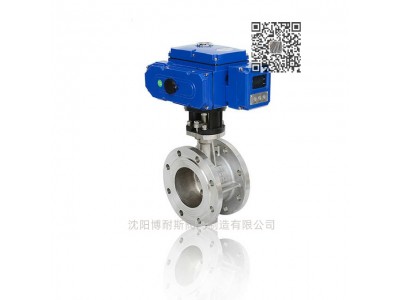

D943H型电动双向密封蝶阀,沈阳蝶阀批发，智能控制蝶阀
博耐斯ZDWH电动三偏心蝶阀是一种（阀板）绕垂直于通道的固定轴旋转的阀门，其由回转型角行程电子式电动执行器和蝶形阀组成，属旋转型调节或开关阀类，接受工业自动化控制仪表来源的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
特点
博耐斯电动三偏心蝶阀操作力矩小，是阀类中操作力矩较小的一种，是自动化控制系统中仪表的执行单元，以AC220V、AC380V或DC24V电源电压作动力，输入开关量或接受来自（DCS、PLC）系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。以角行程输出的扭矩转动阀轴0~90°，就能完成启闭动作或调节动作。全电子式电动执行机构，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能稳定、连线简单、好控制、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。调节范围大，通过输入电流信号或电压信号，将此转变成与输入信号相对应的位移，改变阀板的旋转角度（0-90°任意角度），因此一定的输入信号对应一定的转角，实现比例动作，故有较好的调节控制流量等参数性能。
三偏心多层次密封结构
三偏心多层次密封结构，采用软硬多叠层式金属圈，将多叠层密封圈固定在蝶板上，使其不发生弯曲和移动，并避开了介质对叠层密封圈的直接冲刷，从而提高了蝶阀的使用寿命。并具有金属硬密封和弹性密封的双重特点，无论在高温或低温情况下，均具有优良的密封性能。采用三维偏芯结构设计，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能。
主要技术参数和性能指标
公称通径DN（mm） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | ||
公称压力PN（MPa） | 0.6、1.0、1.6、2.5、4.0 | |||||||||||||||||
流量特性 | 近似等百分比、直线特性、 | |||||||||||||||||
阀板转角（度） | 0°～至90°（可调） | |||||||||||||||||
允许泄漏量等级 | 软密封：零泄露 硬密封：≤额定Cv×0.001% | 软密封：VI微气泡级，金属密封≤额定CV×0.065% | ||||||||||||||||
执行器型号 | ALS、HQ、 3810R、PSQ或QB型 | |||||||||||||||||
作用形式 | 开关型、智能调节型、（隔爆型） | |||||||||||||||||
电源电压 | AC220V 50Hz或AC380V 50Hz | |||||||||||||||||
调节型 | 输入信号 | DC4～20mA DC0～10mA 1-5V DC | ||||||||||||||||
输出信号 | DC4～20mA DC0～10mA 1-5V DC | |||||||||||||||||
基本误差 | ≤±2.5% | |||||||||||||||||
回 差 | ≤±2.5% | |||||||||||||||||
死 区 | ≤1% | |||||||||||||||||
可调节比 | 250:1 | |||||||||||||||||
开关型 | 电源电压 | AC220V/AC380V/AC110V/DC24V | ||||||||||||||||
反馈信号 | 有源触点信号、无源触信号 | |||||||||||||||||
主要零件材料及适用温度、介质
公称通径mm | DN50-DN1200 | |||
材料代号 | C（WCB） | P（304） | R（316） | |
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀板 | WCB或2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
阀座密封 | 增强聚四氟乙烯 、不锈钢、硬质合金钢密封 | |||
阀板密封 | 增强聚四氟乙烯 、各种橡胶、不锈钢 | |||
填料 | 聚四氟乙烯 、柔性石墨 | |||
适用工况 | 适用介质 | 蒸汽、水、油品 | 硝酸碱类腐蚀性介质 | 醋酸类腐蚀性介质 |
适用温度 | 聚四氟乙烯≤180℃，对位聚苯≤300℃，金属密封≤425℃ | |||
应用规范
设计制造标准 | 法兰尺寸标准 | 结构长度标准 | 检验试验标准 |
GB/T12238-89 | JB/T79-94 HG20592 | GB12221-89 | GB/T13927-89 JB/T9092-99 |
MSS-SP-68 | ANSI B16.5 | ISO5752-13 | ZJB16006-90 |
JIS B2024 | JIS B2212~2215 | JIS B2002 | JIS B2003 |
主要连接尺寸（单位：mm）
公称通径 | 外形尺寸（参考值） | 连接尺寸 | 执行器机构选配 | |||||||||
PN1.0MPa | PN1.6MPa | |||||||||||
毫米 | 英寸 | L | H1 | H | D2 | D1 | Z-Φd | D2 | D1 | Z-Φd | ||
50 | 2 | 161 | 215 | 85 | 82 | 125 | 4-18 | 82 | 125 | 4-18 | ALS-008 | HQ-008 |
65 | 21/2 | 188 | 280 | 90 | 95 | 145 | 4-18 | 95 | 145 | 4-18 | ALS-010 | HQ-010 |
80 | 3 | 188 | 285 | 100 | 108 | 160 | 4-18 | 108 | 160 | 4-18 | ALS-015 | HQ-015 |
100 | 4 | 268 | 310 | 120 | 125 | 180 | 4-18 | 125 | 180 | 4-18 | ALS-020 | HQ-020 |
125 | 5 | 268 | 310 | 130 | 138 | 210 | 4-18 | 138 | 210 | 4-18 | ALS-030 | HQ-030 |
150 | 6 | 268 | 315 | 160 | 198 | 240 | 4-22 | 198 | 240 | 4-22 | ALS-040 | HQ-050 |
200 | 8 | 268 | 380 | 210 | 236 | 295 | 4-22 | 236 | 295 | 4-22 | ALS-060 | HQ-060 |
250 | 10 | 268 | 460 | 250 | 276 | 350 | 4-22 | 276 | 350 | 4-26 | ALS-080 | HQ-080 |
300 | 12 | 268 | 475 | 250 | 300 | 400 | 4-22 | 308 | 410 | 4-26 | ALS-100 | HQ-100 |
350 | 14 | 268 | 510 | 320 | 332 | 460 | 4-22 | 340 | 470 | 4-26 | ALS-200 | HQ-200 |
400 | 16 | 268 | 550 | 350 | 366 | 515 | 4-26 | 374 | 525 | 4-30 | ALS-300 | HQ-300 |
450 | 18 | 268 | 590 | 380 | 366 | 565 | 4-26 | 384 | 585 | 4-30 | ALS-400 | HQ-400 |
沈阳博耐斯阀门制造有限公司微信：sy1668
