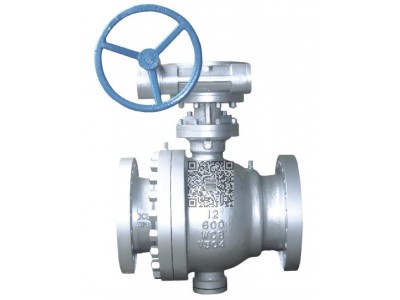

博耐斯固定球阀

产品概述

博耐斯三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构在高压下球体中心位置运动灵活，使阀门有了良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，防止泄漏；低磨擦系数的轴承，使得扭矩减少到较小，便于阀门启闭；阀杆与阀体的接触，使防静电接地装置性能良好等。024-62657366

主要性能规范

试验压力（Mpa）	公称压力（Mpa）							压力级（Class）
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
强度试验	2.4	3.8	6.0	9.6	15.0	24	37.5	3.1	7.8	10.2	15.3	23.1	38.4
密封试验	1.8	2.8	4.4	7.0	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
气密试验	0.5-0.7
工作温度	PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质	C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）

主要零件材质

零件名称	材料
材料代号	Ｃ	Ｌ	Ｐ	Ｒ
阀体　阀盖	WCB	ZGOOCr17Ni14Mo2（CF3M）	ZG1Cr18Ni9Ti（CF8）	ZG1Cr18Ni12Mo2Ti（CF8M）
球体	2Cr13	ZGOOCr17Ni14Mo2（CF3M）	ZG1Cr18Ni9Ti（CF8）	ZG1Cr18Ni12Mo2Ti（CF8M）
阀杆	2Cr13	316L	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
阀座密封面	PTFE、碳素纤维＋PTFE、对位聚苯
螺柱　螺母	35 35CrMoA（B7） 45（2H）	2Cr13（420） 1Cr18Ni9 1Cr17Ni2（431）
填料	PTFE、柔性石墨

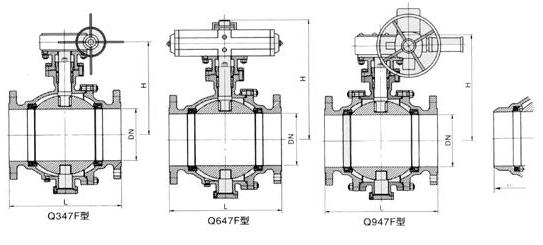

主要尺寸及重量

公称压力MPa	公称通径	L	H(mm)				重量(kg)
公称压力MPa	mm	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
1.6	100	229	178		416	470	45		78	85	40		73	80
	125	356	152		542	520	58		107	120	50		100	110
	150	394		205	572	538		117	145	180		100	130	160
	200	457		398	736	580		185	220	245		155	200	220
	250	533		495	890	637		245	280	300		215	255	280
	300	610		580	910	683		395	450	445		345	415	400
	350	686		625	1020	796		516	570	585		500	520	540
	400	762		720	1080	842		756	920	860		700	920	805
	450	864		770	1120	874		958	1140	1075		900	1140	1010
	500	914		840	1150	904		1200	1360	1310		1100	1360	1240
	600	1067		1050	1210	1120		1500	1620	1450		1400	1620	1360
	700	1245		1100	1300	1218		1800	1930	1810		1680	1930	1710
	800	1397		1150	1460	1328		2100	2250	2010		1980	2250	1910
2.5	100	305	178		416	470	50		85	100	50		80	90
	125	381	252		542	520	65		115	135	65		110	130
	150	403		205	572	538		125	165	195		110	150	180
	200	502		398	736	580		195	240	265		175	220	245
	250	568		495	890	637		265	300	320		240	275	295
	300	648		580	910	684		415	475	460		385	445	430
	350	762		625	1020	796		535	590	595		490	545	550
	400	838		720	1080	842		885	945	880		830	890	825
	450	914		770	1120	874		985	1160	1095		920	1100	1035
	500	991		840	1150	904		1230	1380	1340		1160	1310	1270
	600	1143		1050	1210	1120		1520	1640	1470		1430	1950	1380
	700	1245		1100	1300	1218		1825	1950	1830		1725	1850	1730
	800	1397		1150	1460	1328		2130	2270	2030		2010	2160	1920
