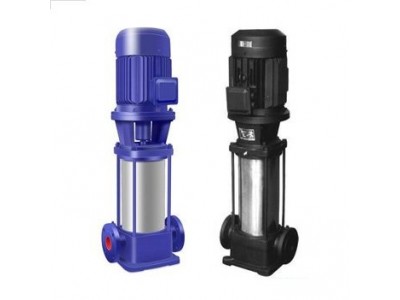

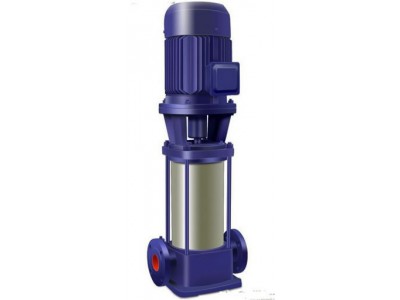

GDL 立式多级管道离心泵

一、品类定位

GDL型多级管道离心泵为立式管道式多级串联输送水泵，属于工业流体增压输送设备，采用多级叶轮串联结构，主要通过叠加离心压力提升介质输送扬程。设备进出口为直线式布局，可直接接入管道中段，安装便捷、占地体积小，广泛适配清水、热水、轻微腐蚀性化工液体等介质输送，具备多规格标准化机型，支持工况定制调整。

二、结构与工作原理

该泵整体为泵机一体式结构，出厂完成精准校正，无需二次调校。设备由进水段、中段、出水段、转子部件组成，转子包含主轴、多级叶轮、叶轮挡套、轴套等核心部件，各段壳体通过拉紧螺栓紧固。轴封采用机械密封结构，依托平衡室压力水实现持续润滑冷却。设备运行时，电机带动叶轮高速旋转，介质在离心力作用下从叶轮中心向外甩出，逐级进入下一级叶轮叠加压力与流速，通过多级串联结构持续增压，最终实现高扬程、高压力流体输送，搭配水力平衡结构，可有效抵消轴向力，运行低噪、平稳无抖动。

三、产品材质与性能优势

泵体外套采用1Cr18Ni9Ti不锈钢材质，耐腐蚀、不易锈蚀，搭配耐磨机械密封，全程无渗漏、使用寿命长。整机节能高效，结构紧凑，安装适配性优于传统DL型水泵。产品规格齐全，共9大系列70余款机型，进出口直径25-100mm，流量区间2-72m³/h，扬程覆盖25-150m，可适配绝大多数给排水、增压循环工况。

四、安装规范要求

设备安装时严禁管路重量承压泵体，安装前需清理泵体内硬质杂物，避免磨损过流部件。安装需紧固地脚螺栓并定期复检，防止设备震动松动。高扬程工况需在进出口加装压力表、调节阀、止回阀，吸程工况配套底阀与管道过滤器，进口管路减少弯道、杜绝漏水现象，装配前手动转动转子，确保无卡顿、无摩擦异响。

五、应用工况范围

该设备适配多行业流体输送场景，可用于高层建筑增压供水、园林喷灌、空调制冷循环、锅炉高温热水循环；同时适配食品、制药、化工、石油行业轻微腐蚀性介质输送，可适配煤矿、防爆车间等特殊防爆工况，可分别适配80℃常规介质与150℃高温介质使用环境。
