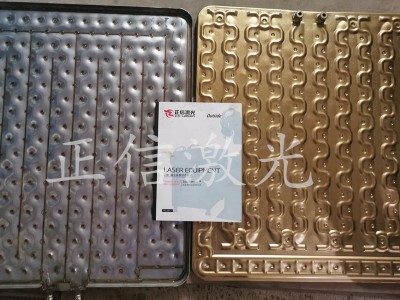

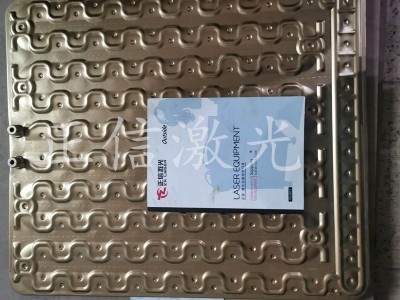

热交换板龙门式激光焊接机

龙门激光焊接机简介

   龙门式结构,加工头通过龙门结构进行双工位切换,或横向,上下自动高精度移动,双工位内置单独前后移动轴,四轴运动结构,全伺服驱动系统。可实现双工 位切换加工,节省上下料的加工时间,综合提高设备加工效率。

   龙门式激光焊接机厂家龙门式激光焊接机是适应太阳能集热器产业市场快速发展而研制出的一款连续光纤传输激光焊接机。该机专为焊接铜管-铝板式、铜管-铜板式集热器。整机由激光器、激光电源、光学系统、光纤传输系统、制冷系统、CNC控制系统等组成,采用双光纤传输,其焊接技术不仅灵活,而且很大程度上降低了对表面涂层的破坏;不易引起金属吸热器薄片的变形;开放的工作方式,易于与生产中上、下工序链接,实现自动化。

设备参数

激光类型

连续激光

型号

ZXL-CF500 ZXL-CF800 ZXL-CF1500 ZXL-CF2000

激光波长

1080nm

焊接深度

              0.1mm-1.0mm    0.1mm-2.0mm               0.1mm-3.0mm    0.1mm-4.0mm

输出功率稳定性

 ±3%

光纤芯径

 0.6mm

功率调节范围

 10%-99.99%

红光定位

 有

观察系统

 CCD视觉影像

电力需求

220V±10%/单相三线 380V±10%/5三相四线

额定功率

2kw 3kw 4kw 6kw

冷却方式

水冷

工作台行程

200mm*200mm-1200mm*2000mm
