| 价格 | 面议 |
| 发货 | 广东省深圳市付款后3天内 |
| 品牌 | ELITECHIP |
| 工作电压 | 2.4-5.0V |
| 型号 | EC220218-242C-2854 |

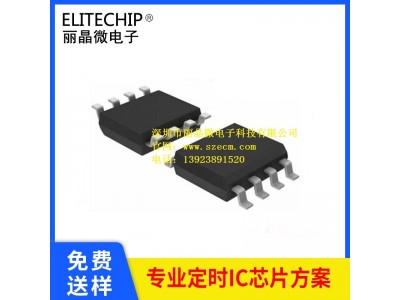

| 封装 | SOP-8 |
| 库存 | 1000000PCS起订3000PCS |
EC220218-242C-2854 10-20-30分钟定时芯片
一． 功能说明
供电方式：3.7-4.2V锂电池供电。一个轻触开关输入，五路输出：2路电平信号同步输出（OUTL低电平有效，OUTH高电平有效,可二选一。）,3路指示灯LED1，LED2，LED3。
上电不工作，长按2秒开启定时10分钟模式，OUTL输出低电平，OUTH输出高电平，LED1指示灯亮，短按一下，进入定时20分钟模式，OUTL输出低电平，OUTH输出高电平，LED1、LED2指示灯亮。再短按一下，进入定时30分钟模式，OUTL输出低电平，OUTH输出高电平，LED1、LED2、LED3指示灯亮。再短按一下返回定时10分钟，LED1指示灯亮，依次循环。
计时过程中，指示灯随着计时时间递减而递减（如：定时30分钟，LED1,LED2，LED3亮灯，当时间剩余20分钟，此时LED3灭，LED1，LED2亮，中途触发进入下一档（例如30分钟定时，为20分钟时还是30分钟模式，触发按键则进入10分钟模式）。
任何模式下长按2秒关机。再开机从10分钟模式开始。
二． 电参数（VDD=5.0V TA=25℃）
参数 | 符号 | 小值 | 典型值 | 值 | 单位 | 条件 |
工作电压 | VDD | 2.4 | 3.0 | 5.0 | V | |
工作电流 | IOP | 1.6 | mA | Fcpu=2MHz@XTAL-4M | ||
静态电流 | ISTB | 3 | uA | VDD=5V, WDT 开, LVR 关 | ||
驱动电流 | Iol | 30 | mA | Vol=0.6V | ||
工作温度 | TA | -10 | 25 | 70 | ℃ | |
储存温度 | Tstg | -20 | 25 | 100 | ℃ |
三． 封装脚位图（SOP-8）
管脚号 | 符号 | 功能描述 |
1 | VDD | 电源正 |
2 | OUTL | 信号输出，低电平有效 |
3 | OUTH | 信号输出，高电平有效 |
4 | KEY | 触发开关 |
5 | L1 | 指示灯1输出，低电平有效 |
6 | L2 | 指示灯2输出，低电平有效 |
7 | L3 | 指示灯3输出，低电平有效 |
8 | GND | 电源负 |
四． 电路图参考
主控推LED应用图
五． 封装尺寸图（SOP-8）
六． 版本说明
版本 | 日期 | 描述 |
EC220218-242C-2854 | 2022/2/24 | V01初版 |
