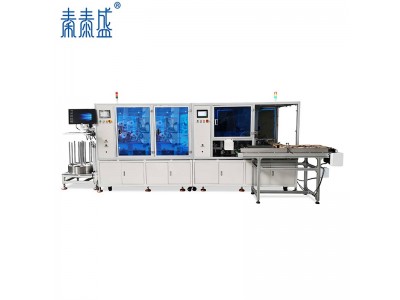

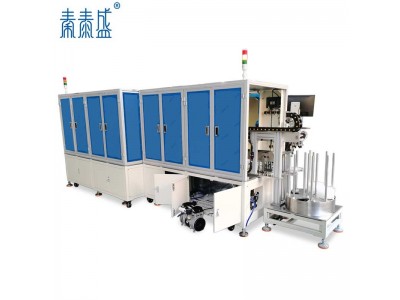

秦泰盛SMD多功能全自动在线打印贴标机可连接mes系统

秦泰盛SMD多功能全自动在线打印贴标机可打包装盒连接mes系统设备特点: .

1.效率:张贴单张标签不低于20盘/分钟;

2.贴标机精度:土2mm;

3料盘上料架7英寸*4工位；

4. 可对接MES系统;

5.纸盒下料皮带可以*多放10盒；

6.程序可设定一个纸盒装4盘或5盘。

7.可对接计数器，规范盘点.

设备外形尺寸：约4400(长)*1300(宽)*1800(高)

设备动作简述

一、上料机与升降机构

机构说明：

1.  ①工位为人工上料盘区域

2. ②为缓冲待料区，用完一区域后，转盘转动，将满料区域运动至上料区域；

3. ③工位为取料盘工位；

4. ④工位为待装盘缓冲区。

二、统一料盘角度+读取原始标签信息

机构说明：

到达旋转工位后气缸下行；

步进电机旋转，光纤感应到空位后电机停止转动；

气缸上行，避开料盘移动安全空间；

到达读码工位后，视觉CCD或读码器读取原始标签信息并连接MES系统；

上位机根据回传的信息控制打印机打印标签。

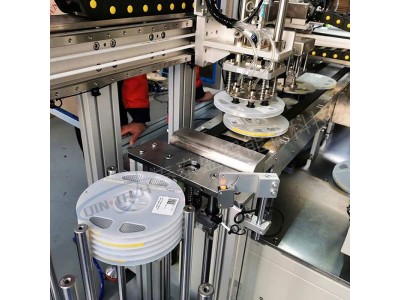

三、打印贴标

机构说明：

1.不沾平台承接打印机打印出来的标签 ；

2.贴标模组驱动吸标头吸取标签贴到料盘上；

3.当需要贴两个标签时程序控制打印机反方向打印标签内容，这样吸标头部就不用旋转180度；

4.Y轴、Z轴采用XXX电机，可以确保贴装速度。

四、核对CCD+料盘落料

机构说明：

1.顶部视觉模组核对贴好的标签并通过MES系统核对内容是否OK，如果有异常推料气缸将料盘推送到不良品区域；

2.识别出的标签异常软件同步显示在软件界面方便人员查看；

3.OK料盘移动到下料工位，到位感应器触发后三个气缸同时缩回，确保料盘水平落下，减少料盘倾斜几率。

技术参数
