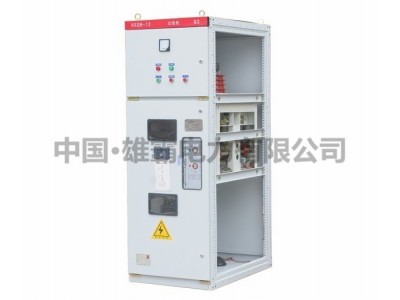

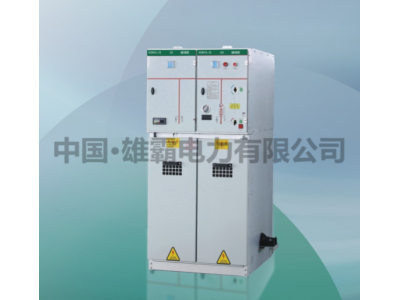

XGN15-12环网柜（六氟化硫环网柜）

XGN15-12六氟化硫环网柜详细介绍

XGN15-12环网柜 HXGN15-12环网柜 咨询订购：13758891909 雄霸电力有限公司

XGN15-12型环网柜主要用于环网、终端配电网和工业用电设备，起接受、分配电能和保护作用等。也适用于装入箱式变电站。可配装FN12压气式负荷开关、FZN21、FZN25真空负荷开关，方案灵活多变，配套性强。

HXGN15-12系列箱型固定式交流金属封闭开关设备（以下简称环网柜），适用于额定电压3.6-12kV、额定频率50Hz的户内交流高压成套装置。符合***GB3906-91《3-35kV户内交流金属封闭开关设备》、KL404/T《户内交流高压开关柜定货技术条件》及国际是工委员会IEC-298《交流金属封闭开关设备和控制设备》标准。

本产品采用FN□-10（R）D/100-31.5型户内交流高压负荷开关—熔断器组合电器、FN□-10D/630-20型户内交流高压真空负荷开关、FN□-10（R）D/630型户内交流空气负荷开关—熔断器组合电器、FZN□-真空负荷开关作为主开关，主要用于三相交流环网、终端配电网和工业用电设备，作为接受和分配之用。也适用于箱式变电站之用。

适用范围

我公司引进的XGN15-12高压环网柜，是新一代空气绝缘的金属封闭开关设备，经过不断的改进，使其完美的性能及灵活装配的特点可满足市场不断变化的需求。

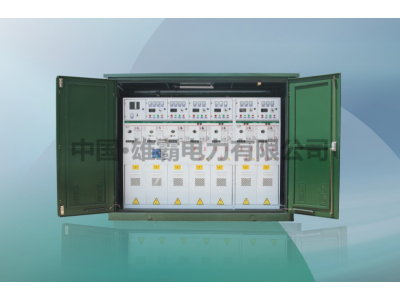

XGN15-12开关柜为各种不同的应用场所提供了远期的技术方案。设备安全、方便和外形尺寸小巧紧凑。该设备用于12KV环网供电，双辐射供电系统，也可用于终端供电，作为电能的控制和保护装置。设备亦适用于装入箱式变电站。

XGN15-12开关柜是一种适用于配电自动化系统的既紧凑又可扩充的开关设备，传感技术和保护继电器的采用，使开关柜即便使用于运行要求苛刻的医院和机场，仍胜任自如。

本开关满足IEC420-1990、GB3906等标准要求，具有防止关合负荷开关，防止接地开关处在闭合位置时关合负荷开关以及下门的联锁功能。

型号及含义

XGN15-12（F）/T630-20

XGN15-12（F、R）/ T 100-31.5

交流高压六氟化硫环网开关设备

 技术条件

1、范围

本技术条件适用于XGN15-12（F）/T630-20、XGN15-12（F、R）/T100-31.5型交流高压六氟化硫环网开关设备（以下简称“环网柜”），规定了该产品的额定参数、技术特性、型式试验项目和方法以及标志、包装、运输、储存等要求。

环网柜用于额定电压12kV及以下环网供电或双幅射供电系统中，也可用于终端供电，装入箱式变电站，作为电能的控制和保护。产品性能符合GB3906《3～35kV交流金属封闭开关设备》、IEC298的规定。

环网柜主要元件为六氟化硫负荷开关及与高压限流式熔断器组合，属可扩展式结构，具有***的一次方案，如架空线或进线柜、变压器保护柜、联络柜、计量柜等，能完全满足各种接线要求。

 2、规范性引用文件

   GB311.1-1997       高压输变电设备的绝缘配合

   GB1985-1989       交流高压隔离开关和接地开关

       GB3804-1990       3~63 kV交流高压负荷开关

       GB3309-1989       高压开关设备在常温下的机械试验

       GB3906-1991       3~35kV交流金属封闭开关设备；

       GB/T11022-1999    高压开关设备和控制设备标准的共用技术要求

       GB/T13384-1992    机电产品包装通用技术条件

       GB/T16926-1997    交流高压负荷开关－熔断器组合电器

       GB/T16927.1-1997   高电压试验技术

       DL/T404-1997      户内交流高压开关柜订货技术条件

       DL/T593-1996      高压开关设备的共用订货技术导则

IEC 420：1990     高压交流负荷开关—熔断器的组合电器

3、正常使用环境条件

a) 海拔高度：不超过1000m；

b) 周围环境温度：-25℃～＋40℃；

c)  周围相对湿度：日平均值不大于95%，月平均值不大于90%；

d)  周围空气应不受腐蚀性或可燃性气体，水蒸气等明显污染，无经常性的剧烈震动；

e)  地震烈度：8度。

当使用条件不同或有特殊要求时需与制造厂协商。
