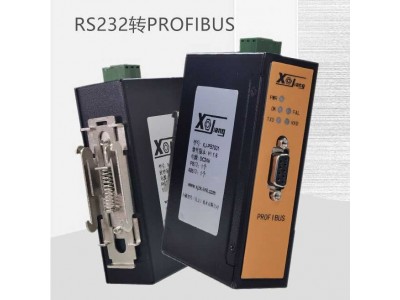

小疆智控RS232转PROFIBUS网关GW-PB5002

小疆智控RS232转PROFIBUS网关

产品型号：GW-PB5002

一、产品特点

1、应用广泛：RS232转PROFIBUS网关凡具有RS232接口、用户能够得到接口通信协议的现场设备，都可以使用本产品实现现场设备与PROFIBUS主站的互连。如：变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、智能现场测量设备及仪表等等。

2、 应用简单：用户根据本手册及提供的应用实例，可以在短时间内实现RS232转PROFIBUS连接通信。

3、透明通信：GW-PB5002是通用型通信产品，可实现PROFIBUS主站与设备之间通信报文的透明传输。

4、通用性强：GW-PB5002接口产品与设备通信协议无关。设备通信协议由PROFIBUS主站编程实现。本手册附有STEP 7编程实现通信协议的实例可供参考。

相关产品：对于一些开放的、应用广泛的通信协议，如Modbus协议，本公司另有产品来实现PROFIBUS到这些设备的透明通信。

二、产品功能：实现RS232转PROFIBUS的功能；

1、产品型号为GW-PB5002；

2、标准PROFIBUS-DP驱动接口, 波特率自适应，波特率12M；

3、PROFIBUS输入/输出：

① Input Bytes + Output Bytes ≤232 Bytes

② Max Input Bytes ≤224 Bytes

③ Max Output Bytes ≤224 Bytes

4、 标准RS232接口，半双工，波特率在300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K可选；数据位：8、7；校验位(偶、奇、无)、RS232主/从设备可选；

5、外形尺寸：40mm×110mm×74mm；

6、35mm导轨安装，工作环境温度：-20～65℃，相对湿度≤90%（无冷凝） ；

7、宽压供电：10～30VDC，200mA；

8、保护等级：IP20。

9、产品尺寸：40×110×74（mm）

关键词：RS232转Profibus、RS232转Profibus网关、RS232转Profibus网桥
