非标定制电磁铁 H133145圆形吸盘式电磁铁 24V 直流

产品基本信息
产品名：	圆形吸盘式电磁铁
产品型号：	H133145
产品价格：	590元
外形尺寸：	133*145
电压：	24V

产品描述

H133145是方形吸盘式电磁铁，它可用在起重或者牵引方面。

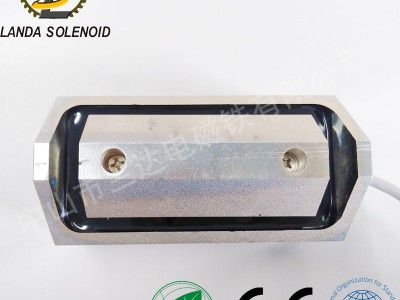

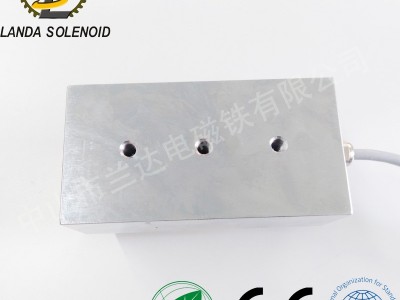

实物图展示

联系方式：19928001601 熊小姐

电磁铁设计的必需参数

电磁铁设计的必需参数

一、行程的概念:

动铁芯相对于完全吸入位置的位移，见下面的图示：

二、力量:

电磁铁通电就会产生力量,在相同功耗下，不同大小的行程位置力量的大小不同；在行程相同情况下，不同功耗力量也会不同；不同的功耗对应不同通电率（既是占空比）。通常规律是：⑴行程↑力量↓(⑵功耗↑力量↑。在电磁铁应用时，应考虑安全性能，即对力量的测试应是电磁铁在一定通电率下，温升稳定后所测得的力量即为电磁铁的力量，一般情况下，初始力量是温升稳定后力量的1.5倍左右。如产品的通电率很低（一天只有几次通断，而且时间非常短）则可将安全系数降低至1.2倍。

三、通电率:

通电率的概念如下公式所示。即表示通电时间（On time）除以一个周期的时间（On time + Off time），通电率的通俗叫法为占空比。例如：一个电磁铁的通电时间为1秒，断电时间为3秒，那么它通电率就为1/（1+3）＝25％

通电率是一个非常重要的参数，因为当电磁铁被激励是会导致线圈发热，如果发热过大会烧毁线圈。负载周期或者****长通电时间,以及电磁铁的功率和散热决定了电磁铁工作时的温升，同时也决定了通电率。

四、绝缘等级

电磁铁工作温升,和工作时的环境温度决定了电磁铁需要的绝缘温度等级.有以下等级分类：

A=105℃, E=120℃, B=130℃, F=155℃, H=180℃, 200=200℃, 220=220℃, 250=250℃
