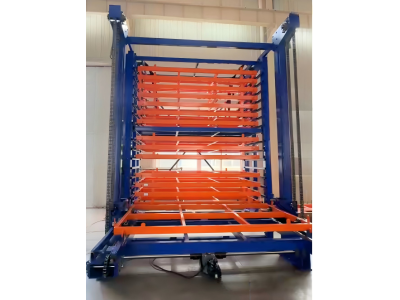

智能多塔板材仓储料库 全自动上料双塔联排重型抽屉式板材货架

一、产品概述

智能双塔联排全自动抽屉式板材仓储料库，是钣金、激光切割行业仓储‑自动上料一体化智能重型存储设备，适配厚钢板、不锈钢板、铝板、平板模具等大规格重载板材存储。采用双塔联排模块化架构，配置多层独立电动全抽出抽屉、升降对位机构、PLC 智能控制系统，可对接真空吸盘、行车以及工厂 WMS/MES 系统，实现板材存储、调取、自动对位上料、余料回库、库存数字化管理闭环。 摒弃传统地面堆料、翻垛找料模式，双塔既可分开独立工作，也可协同联动作业，同等占地面积存储量大幅提升；抽屉单独伸缩取料，无需挪动上层板材，避免板面划伤压伤。源头工厂支持塔数、层数、载重、板材尺寸全非标定制，适配中小型钣金车间到数字化无人下料产线配套使用。

二、主要结构组成

1. 双塔联排重型主体框架

整机采用 Q235B/Q355B 国标加厚重型型钢焊接成型，焊后做去应力消焊理，配置横向加强拉杆、斜拉防倾结构，整体刚性强，满载工况无晃动、形变小。双塔对称联排布局，中间预留升降机构运行通道，底座加宽配重，通过膨胀螺栓紧固硬化地面。 模块化螺栓拼装结构，现场无需焊接；可双塔使用，也可扩展多塔集群，后期可增塔扩容。表面喷砂磷化 + 高温静电喷塑，耐焊渣、铁屑、潮湿，适配钣金车间长期工业工况。

2. 全自动升降对位上料机构

采用工业级链条 / 齿轮传动升降系统，定位精度高、运行平稳静音。接收系统指令后自动升降至目标层位，与目标抽屉精准对位，配合抽屉抽出完成板材转运，实现自动供料、自动对接上料，可直接衔接激光切割上下料工位，减少叉车、人工搬运介入，打通仓储到加工的物料流转通道。

3. 重载独立电动抽屉单元

每塔配置多层独立电动重载抽屉，抽屉框架与底板密布加强筋，严格控制满载挠度，长期承载厚钢板不易下垂变形。抽屉支持全行程电动抽出，单层独立驱动互不干涉，调取板材只伸出对应抽屉，不扰动其余层物料，保护高光不锈钢、铝板板面质量。 抽屉设置防滑挡边，防止板材滑移；重载导向滑轨保障满载抽拉顺滑；可选手摇应急机构，停电、电机检修时手动操作，保障生产不停工。

4.PLC 智能全自动控制系统

工业 PLC 主控，搭配工业触摸屏 + 无线遥控双操作模式，支持一键选层、抽屉伸缩、升降对位、自动归位、库存记忆。双塔版本支持任务调度，优化存取顺序。预留标准通讯接口，可对接 WMS、MES 系统，完成入库、出库、余料回库、库存查询、物料溯源，实现板材仓储数字化管控。电控元器件选用工业品牌，适合车间长时间连续运行。

5. 全套防护系统

配置电子 + 机械双限位、升降防坠保护、电机过载断电、急停按钮、抽屉机械自锁、防脱限位、整机防倾加固、操作锁止。多重防护规避超程、抽屉滑脱、物料坠落、设备过载等险，满足工厂生产规范。

三、产品核心优势

1. 双塔联排，库容效率双提升：双塔独立储料，可分区存放不同材质板材，可协同供料，相比单塔设备，同等占地存储能力显著提升，支持后期扩展多塔集群。

2. 全自动上料联动产线：升降机构自动对位，抽屉全抽出，兼容行车真空吸盘，可对接激光切割生产线，实现仓储‑下料物料流转自动化，降低人工搬运强度。

3. 立体密集存储，释放车间场地：向上利用垂直空间，替代地面平铺堆料，减少板材存放占地面积，腾出更多生产作业区域。

4. 分层独立取料，保护板材品质：无需翻垛挪料，避免板材挤压、划伤、压弯，降低厚板、不锈钢、铝板原料报废损耗。

5. 数字化仓储管理：对接工厂信息化系统，库存实时记录，告别纸质台账，出入库、盘点、物料溯源便捷准确。

6. 重载工业结构，适配大板厚板：加强抽屉与主体框架，可承载 6m 大板、厚钢板、模具板，长期满载运行稳定。

7. 高度非标定制：塔数、层数、抽屉长宽、伸缩行程、单层载重均可依据板材规格、车间现场条件定制。

四、适用存储物料

热轧厚钢板、冷轧板、不锈钢板、铝板、铜板、合金板材、钣金毛坯、激光切割余料、重型平板模具、工装垫板等大尺寸重载平板物料。

五、适用行业场景

自动化钣金加工厂、激光切割下料车间、装备制造、模具加工厂、钢结构企业、数字化智能制造车间、重工原料仓储库区。
