一、产品概述
上海奇高阀门制造有限公司生产的GD/ GDQ系列高真空挡板阀（又称角阀），是真空系统中用于接通或切断流的专用阀门。产品采用不锈钢材质，支持KF（快卸法兰）、ISO（国际标准法兰）及CF等多种连接方式。阀门按驱动方式可分为动与手动两大类别；按轴封结构可分为橡胶轴封与波纹管密封两种型式；按通导形式可分为GD-J角通型式与GD-S带预抽口三通型式。
本产品广泛应用于石油、化工、钢铁、制药、环保、矿山、造纸、城建、给排水等行业。
二、产品分类与型号体系
1. 按驱动方式分类
| 驱动方式 | 系列型号 | 说明 |
|---|---|---|
| 动 | GDQ-J-A / GDQ-J(b)-A / GDQ-ISO | 以压缩空为动力，通过电磁换向阀控制启闭 |
| 电、动 | GDQ-J(b) | 以电信号为开关信号，压缩空为启闭动力 |
| 手动 | GD-J / GD-J(b) | 依靠人手旋转手轮，通过螺纹结构启闭阀板 |
2. 按轴封结构分类
奇高阀门高真空挡板阀按轴封结构主要分为以下两种：
（1）橡胶轴封型（GDQ-J型）
采用氟橡胶（FKM）或丁腈橡胶（NBR）作为轴封密封材料，通过轴活动摩擦实现密封。轴封结构没有波纹管，使用寿命更长，可达100万次。缺点是抗腐蚀性相对较弱。
（2）波纹管密封型（GDQ-J(b)型）
采用不锈钢波纹管作为轴封密封元件。波纹管密封比橡胶密封具有更好的密封性和更高的机械强度，使用时间长不易泄漏。波纹管密封型特别适用于对真空度要求更高的场合，适用范围可达2×10⁵～1.3×10⁻⁶ Pa。波纹管密封的缺点是寿命约为15万～20万次。
3. 按通导形式分类
| 型式 | 型号后缀 | 说明 |
|---|---|---|
| 角通型式 | GDQ-J | 90°直角流道设计 |
| 三通型式 | GDQ-S / GDQ-JS | 带预抽口的三通结构 |
| L型/Y型 | L型/Y型 | 阀体设计为90°直角（L型）或45°（Y型） |
三、主要系列产品介绍

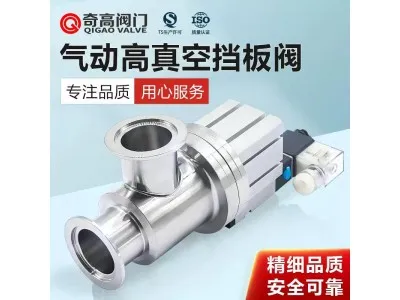

1. GDQ-J-A系列 常闭型动高真空挡板阀
本系列阀门通过电磁转向阀依靠压缩空作为阀板启闭动力。常闭型设计：在失去电源或压缩空时，通径DN80以下的阀门依靠弹簧力自动关闭；DN100以上的阀门通过电磁阀组利用单向阀迅速关闭。
GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。阀门适用介质为空及非腐蚀性体。
主要技术参数：
| 参数 | 指标 |
|---|---|
| 适用范围 | 10⁵～1.3×10⁻⁴ Pa |
| 阀门漏率 | ≤1.3×10⁻⁵ Pa·L/S |
| 介质温度 | -25～+80℃（丁腈橡胶）/ -30～+150℃（氟橡胶） |
| 源压力 | 0.4～0.8 MPa |
| 电源电压 | AC220V/50Hz（标准）；AC110V；DC24V；DC12V等（可选） |
2. GDQ-J(b)-A系列 波纹管密封动高真空挡板阀
本系列采用波纹管密封结构。以压缩空为动力，通过电磁换向阀改变路方向，推动缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭。本阀具有工作平稳、密封可靠、寿命长等一系列优点，是真空设备自动化的推荐阀门之一。
主要技术参数：
| 参数 | 指标 |
|---|---|
| 适用范围 | 2×10⁵～1.3×10⁻⁶ Pa |
| 阀门漏率 | ≤1.3×10⁻⁷ Pa·L/S |
| 适用温度 | -25～+40℃ |
| 源压力 | 0.4～0.6 MPa |
| 法兰标准 | GB4982 |
3. GDQ-J(b)系列 电、动高真空挡板阀
本系列采用波纹管密封，以电信号作为阀门开关信号，依靠压缩空作为阀板启闭动力。在失去电源或压缩空时，阀门依靠弹簧自动关闭。适用范围为1×10⁵～1.3×10⁻⁶ Pa，阀门漏率≤1.3×10⁻⁷ Pa·L/S。
4. GD-J(b)系列 手动高真空挡板阀
本系列为手动操作，传动部件采用螺纹结构，依靠人手旋转手轮启闭阀板。适用范围2×10⁵～1.3×10⁻⁶ Pa，阀门漏率≤1.3×10⁻⁷ Pa·L/S。法兰标准为GB4982，安装位置任意。
5. GDQ-ISO系列 动高真空挡板阀
采用ISO国际标准法兰连接。适用范围2×10⁵～1.3×10⁻⁵ Pa，工作温度-30～+150℃，源压力0.4～0.8 MPa。
四、连接方式
奇高阀门高真空挡板阀提供多种连接方式，满足不同安装需求：
| 连接方式 | 对应型号 | 说明 |
|---|---|---|
| KF（快卸法兰） | GD-J/KF、GDQ-J/KF | 快速装拆，适用于频繁拆卸维护的场合 |
| ISO（国际标准法兰） | GDQ-ISO | 符合国际标准，适用范围广 |
| CF（金属密封法兰） | GD-CF | 适用于超高真空场合 |
KF连接规格包括KF16、KF25、KF40、KF50等；ISO连接规格包括ISO63、ISO80、ISO100、ISO160等。
五、材质与表面理
1. 阀体材质
阀体采用优质不锈钢（SUS304/SUS316L） 材质，具有坚固耐磨、不易生锈的特点。产品用料厚实，每一道工序都经过层层把控。
2. 表面理
产品表面经过内外镜面抛光理，焊接光滑、平面度好，焊接技术过硬。阀柄丝杆顺畅不卡顿。
六、密封系统
1. 轴封结构对比
| 项目 | 橡胶轴封（GDQ-J型） | 波纹管密封（GDQ-J(b)型） |
|---|---|---|
| 密封原理 | 氟橡胶与轴活动摩擦密封 | 不锈钢波纹管密封 |
| 使用寿命 | 约100万次 | 约15万～20万次 |
| 密封性 | 良好 | 优异 |
| 机械强度 | 一般 | 高 |
| 抗腐蚀性 | 相对较差 | 优异 |
| 适用真空度 | 10⁵～1.3×10⁻⁴ Pa | 2×10⁵～1.3×10⁻⁶ Pa |
2. 阀板密封
阀板密封件采用丁腈橡胶或氟橡胶材质，可根据介质温度选择：
丁腈橡胶密封：-25～+80℃
氟橡胶密封：-30～+150℃
进口氟橡胶密封：-30～+260℃
3. 泄漏等级
阀门泄露等级可达到VI级双向密封。
七、技术参数汇总
| 参数项目 | 橡胶轴封型 | 波纹管密封型 |
|---|---|---|
| 适用范围 | 10⁵～1.3×10⁻⁴ Pa | 2×10⁵～1.3×10⁻⁶ Pa |
| 阀门漏率 | ≤1.3×10⁻⁵ Pa·L/S | ≤1.3×10⁻⁷ Pa·L/S |
| 适用温度 | -25～+150℃（视密封材料） | -25～+40℃ |
| 源压力 | 0.4～0.8 MPa | 0.4～0.6 MPa |
| 连接方式 | KF / ISO / CF | KF / GB4982 |
| 阀体材质 | 不锈钢（SUS304/SUS316L） | 不锈钢（SUS304/SUS316L） |
| 安装位置 | DN<300任意，DN≥300垂直 | 任意 |
八、应用领域
奇高阀门高真空挡板阀广泛应用于以下领域：
石油化工：真空管路系统流切断与接通
制药行业：真空干燥、真空输送
环保设备：废治理、真空除尘
锂电负极材料：反应釜进料口、出料口、尾口阀门
半导体与电子：高真空制程
科研院所：真空实验装置
冶金矿山：真空系统控制
九、产品优势总结
品种齐全：动/手动、常闭型/常开型、角通/三通、橡胶轴封/波纹管密封，满足不同工况需求；
密封可靠：波纹管密封型可实现高真空（1.3×10⁻⁶ Pa）等级密封；橡胶轴封型使用寿命长达100万次；
连接灵活：支持KF快卸法兰、ISO国际标准法兰、CF金属密封法兰等多种连接方式；
材质优良：不锈钢阀体，内外镜面抛光，耐腐蚀、寿命长；
自动化程度高：动/电动系列可实现远程自动控制，是真空设备自动化推荐阀门；
可靠：常闭型设计在失电/失时自动关闭，确保系统；
泄漏等级高：可达VI级双向密封。
十、定制服务
上海奇高阀门制造有限公司可根据客户特定要求配置各类驱动装置及非标产品。客户如对产品有特殊要求，可在订货合同中提供以下说明：
结构长度
连接形式
公称直径、全通径/缩径、管道尺寸
运行介质及温度、压力范围
试验、检验标准及XXX要求
公司严格按照ISO9001-2000质量体系认证要求组织生产，产品严格按照中国GB、HG标准和美国API等标准设计、制造、验收。产品品质期为自出厂起12个月，实行“三包”服务（包退、包换、保修）。
欢迎来电来函咨询洽谈。
