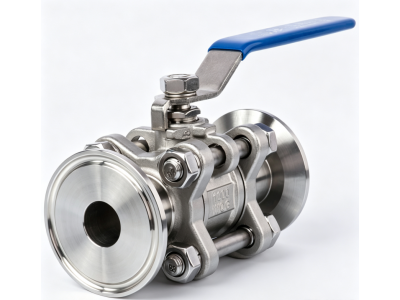

液冷阀不锈钢卫生级BA级EP级三片式快装焊接零泄漏球阀

一、产品概述

本产品是一款专为液冷系统及高洁净度工况研发的不锈钢三片式球阀，适用于对流体洁净度、密封可靠性及耐腐蚀性有严苛要求的应用场景。产品采用三片式模块化阀体结构，支持卫生快装（卡箍式）与焊接两种连接方式，广泛应用于液冷设备、生物制药、微电子半导体、精细化工及食品饮料等领域。

阀体采用优质不锈钢（SUS304/SUS316L）材质，并可提供BA级（光亮退火）与EP级（电解抛光）两种表面理等级，以满足不同洁净度等级的工况需求。阀门通过手柄或执行器使阀轴90°旋转实现启闭操作，结构简单、开闭迅速。

二、材质与表面理

1. 阀体材质

阀体采用SUS304或SUS316L不锈钢精密铸造，具有优异的耐腐蚀性能和机械强度。316L材质含钼元素，在含氯离子介质及酸碱环境中具有更出色的耐蚀性，特别适用于液冷系统中去离子水、乙二醇等冷却介质。

2. 表面理等级

本产品可根据客户需求提供BA级与EP级两种表面理：

BA级（Bright Annealed，光亮退火） ：通过在高纯氢和真空状态下进行高温热理，材料内部应力，在管路表面形成一层均匀的钝化膜，提升表面形态与结构。BA级表面光洁度优于普通酸洗（AP）管，适用于对纯度有一定要求但非极端严格的介质输送。

EP级（Electro-Polished，电解抛光） ：在BA管基础上对内表面进行电化学抛光理。通过电解作用去除表面微观毛刺、氧化层及微小瑕疵，实现Ra≤0.2μm的镜面效果。EP级表面具有以下显著优势：

• 超低表面粗糙度：表面极其平滑，有效减少流体阻力与微粒附着；

• 优异的耐腐蚀性：表面微观结构优化，减少腐蚀介质与基材的直接接触；

• 极高的洁净度：无残留、无污染，满足高纯及超高纯流体系统的要求。

EP级不锈钢管广泛应用于半导体、生物医药、精细化工、液晶显示及高纯体系统等对纯净度要求极为严苛的领域。

三、三片式结构设计

本产品采用三片式模块化阀体结构，由左阀体、中阀体、右阀体三段组成。这一结构设计带来以下核心优势：

1. 在线维护便捷：只需拆卸三段阀体间的紧固螺栓，即可取出内部阀球、阀座组件进行检修或更换，无需切割管道，大幅降低维护成本与停机时间；

2. 全包覆式无滞留设计：阀座采用全包覆式设计，球体被阀座包裹，有效避免液体滞留阀腔内，满足CIP/SIP在线清洗和要求；

3. 全通径流道：采用全通径无缩径设计，流体阻力极小，阻力系数与同长度管段相当，有效降低系统能耗。

四、连接方式

本产品提供两种连接方式，满足不同安装场景需求：

1. 卫生快装式（卡箍式）

采用卫生级快装卡箍连接，安装拆卸快捷方便，无需焊接工具即可完成管路连接。快装式设计特别适合需要频繁拆卸清洗或设备维护的场合，广泛应用于制药、食品及实验室设备等领域。

2. 焊接式

采用对焊（BW）或承插焊（SW）连接方式，与管道一体化熔接成型。焊接式连接无垫片、无螺纹渗漏点，密封性远超螺纹或法兰连接，可抵御高压冲击与管道热变形。焊接式特别适用于高压、易燃易爆、剧毒及高纯介质的密闭输送管线。

五、密封与零泄漏

密封系统是保证阀门零泄漏性能的核心。本产品采用以下密封设计：

1. 高品质密封材料：阀座密封圈采用PTFE（聚四氟乙烯） 材质，具有优异的耐化学腐蚀性、低摩擦系数及宽温域适应性。针对液冷系统去离子水、乙二醇等介质，密封材料经过特殊优化，确保在频繁动作下仍能保持优异的密封性能；

2. 弹簧补偿式阀杆密封：阀杆密封采用弹簧补偿式设计，可自动补偿磨损，具有寿命长、扭矩小的特点，可长期在高温工况下稳定运行；

3. 零泄漏性能：软密封结构可实现双向零泄漏。泄漏等级可达ANSI/FCI 70-2 Class VI零泄漏标准，确保液冷系统等关键应用中绝无介质渗漏险。

六、技术参数

七、应用领域

本产品凭借优异的洁净度、可靠的零泄漏密封及灵活的连接方式，广泛应用于以下领域：

• 液冷系统：数据中心液冷、储能系统液冷、服务器散热循环

• 生物制药：无菌介质输送、CIP/SIP清洗系统

• 微电子与半导体：高纯化学品、超纯水、特殊体输送

• 食品饮料：卫生级介质管路、啤酒酿造、乳品设备

• 精细化工：腐蚀性介质、高纯溶剂输送

• 暖通空调：冷热水循环系统

八、产品优势总结

1. 超洁净表面：BA/EP级表面理，满足半导体、制药等高端行业洁净度要求；

2. 零泄漏保障：软密封结构实现双向零泄漏，杜绝介质渗漏险；

3. 在线易维护：三片式结构无需切割管道即可快速检修更换内部组件；

4. 无滞留设计：全包覆式阀座，避免液体滞留，满足卫生级清洗要求；

5. 连接灵活：快装与焊接两种方式可选，适配不同安装场景；

6. 全通径低流阻：流阻极小，节能降耗，适合大流量循环系统；

7. 材质可靠：SUS304/316L不锈钢，耐腐蚀、寿命长。

九、定制服务

本公司可根据客户需求提供非标定制服务，包括但不限于：

• 特殊通径与接口规格定制

• 特殊密封材料与温度范围定制

• 动/电动执行机构配套

• 特殊表面理等级要求

欢迎来电来函咨询洽谈。
