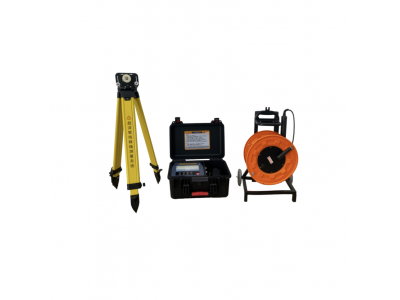

UPM 超深管线测量系统

【产品概述】

   传统电磁检测具备便捷的特点，针对超深管线探测场景下信号施加难度大、测量精度有待提升的需求，超深管线测量系统可搭配卫星同步发射机，向待测管线施加探测信号。系统通过探井内的专用探头，实现对管线水平位置、走向及埋深的测量，可有效改善磁梯度法小孔径管线信号弱、无防腐层管线信号不易稳定的问题。UPM 探测深度取决于测量线缆长度，操作便捷，抗环境干扰能力良好，可满足超深管线的探测需求。

【功能特点】

   电磁法与探井测量技术相结合，形成一体化探测方案；可测量管线埋深、方位及水平距离，满足超深管线探测需求；采用主动信号测量方式，提升管道定位的稳定性；具备管道旁侧 10m 外钻孔测深的作业能力；井中发射探头信号施加灵活，适配多样探测场景；采用 “裸管三眼定位法”，助力管道快速定位。

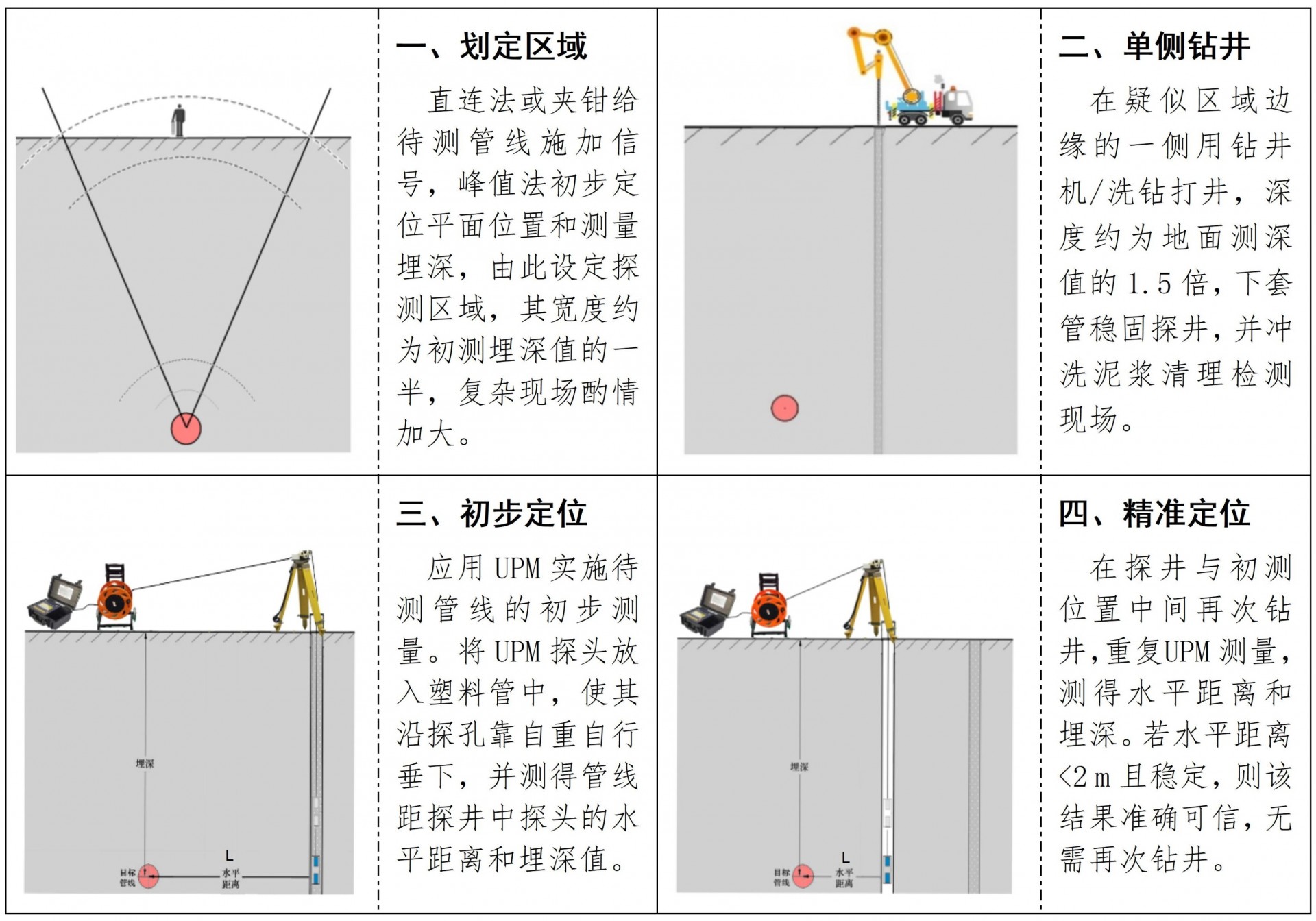

【检测流程】

【技术规格】

检测频率：50Hz、640Hz、33kHz

工作模式：探头下放、位置测量

数据存储：主机内flash及外部U盘

埋深量程：50m（可定制）

埋深精度：±5%横距+0.1m

横距精度：±5%横距+0.1m（＜5m）

主机屏幕：7.0英寸65k色 高亮屏

主机机壳：PP合金材料，防水防震

内部电源：12V 9.6Ah锂电，续航16h

工作温度：-10℃～60℃

探头尺寸：φ40*480mm

主机尺寸：L410*W319*H204mm

仪器重量：测量装置10kg；主机5.5kg

【推荐配置】

UPM主机1台，绕线装置、无线测距装置及三脚架1套，接收探头1套。
