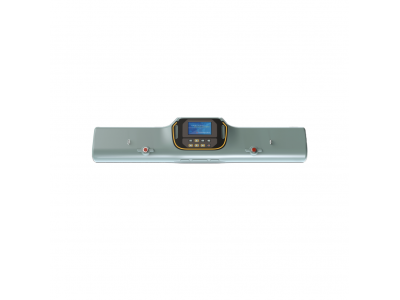

JX-MTM 金属磁记忆检测仪

【产品概述】

金属磁记忆检测仪 JX-MTM，是融合经典铁磁学理论、金属磁记忆检测技术，以及多年埋地管道缺陷检测实战经验打造的自主知识产权检测设备。无需开挖破土，无需额外施加激励信号，通过捕捉钢质管体自身泄漏磁场，即可精准定位管体缺陷位置、判定缺陷严重程度。仪器内置亚米级 DGPS 模块，实现缺陷点位置与相对里程的精准记录，大幅提升后期修复作业效率。搭配专属专业管体应力分析软件 G-MTM，可深度解析检测数据，输出缺陷数量、位置、长度、危险因子，以及管道运行压力、运行期限等关键指标，为管道运维提供科学依据。

【功能特点】

• 无需改变管道正常运行状态，不影响现场作业连续性；

• 无需对检测管道施加任何激励信号，简化检测操作流程；

• 采用非接触式检测方式，精准识别钢质管体缺陷；

• 检测作业便捷，仅需在管道上方沿路由平稳行进即可完成；

• 搭载 DGPS 定位功能，实现缺陷点定位及检测长度精准计量；

• 可实时显示磁场数据曲线及检测距离，直观呈现检测过程；

• 支持异常点及管道特征点实时标注，搭配专业分析软件可输出分析结果；

• 能够定量计算管道运行压力，为管道运维提供数据支撑；

• 可科学估算管道缺陷区域的运行期限，助力险预判。

【产品结构】

【技术规格】

金属磁记忆检测仪

系统功能：管体缺陷非开挖检测

采样频率：40Hz

传 感 器：测量精度达0.1nT；量程±10万nT

数据显示：480×272高亮真彩色显示屏

通讯方式：高速USB通讯接口

存  储：8G容量闪盘

定位精度：亚米级定位（DGPS），测距误差＜1%

数据理：专业数据分析软件G-MTM

工作温度：-20℃～50℃

电  池：12V/6Ah锂电，供电＞10小时

机  壳：ABS工程塑料外壳，防水防震设计

尺  寸：80cm×16cm×9cm

重  量：4kg

数据分析软件G-MTM

1、数据录入

• 录入管道详细基础信息，准确测算状态

• 支持批量数据文件导入，便于数据整合分析

• 多文件检测距离自动对接，检测方向可设定

• 标识信息自动链入现场检测数据

2、生成异常结果详细报表，可用Excel打开

• 报表中包含：地面标识里程和类型、GPS坐标、缺陷等级状况、危险等级指数、缺陷段相对距离、缺陷段相对长度、异常类型预测结果、运行压力计算结果、运行期限计算结果、管道系数、应力和张力计算结果等等。

3、生成异常分布密度图，可直接保存为图片

• 以离散点的方式展示管道异常的区段分布情况和异常等级分布情况，直观展示管体缺陷严重区段分布状况。依据管体等级和分布情况，判定管道高险位置区段，为管道管理方提供重点险控制区域。

4、生成缺陷钟点位置图，可直接保存为图片

• 将管体异常点的分布情况以离散点的方式展示在管道检测距离轴向剖面的钟点位置，展示管道的缺陷部位分布状况，辨识管道易发生腐蚀位置，为管道维护方提供维修便利。

5、生成应力曲线、磁场曲线、腐蚀形态等曲线图，可保存为Word文档

• 以曲线方式展示检测管体的应力分布、磁场畸变、腐蚀形态等分析结果；以图示的方式展示异常在管道上的位置分布和对应地面标识；支持图表筛选功能，保留所需图表，存储于Word文档；检测数据展示里程可调，便于查看分析结果。
