PWD 管道焊缝磁力检测仪

【产品概述】

埋地钢质管道焊缝缺陷定位仪（PWD）基于经典铁磁学理论，可为确定异常焊缝和内检测缺陷的地面位置提供非开挖检测手段。设备屏幕实时显示磁场曲线，采用峰值响应方式准确定位出管道的环焊缝，同时根据焊缝位置上的应力集中程度对缺陷进行分级。该设备在在役管道的焊缝险排查工程中，通过对环焊缝的异常进行筛选、焊缝缺陷严重程度排序等方式，有效提升工程效率，合理降低施工成本。

【功能特点】

地面定位出钢质管道环焊缝位置；现场评判缺陷焊缝的严重程度；缺陷级别排序，实施有针对性维修；支持坐标回找提升现场施工效率；支持北斗系统提升管道信息性；拥有自主知识产权迭代升级无忧。

【技术原理】

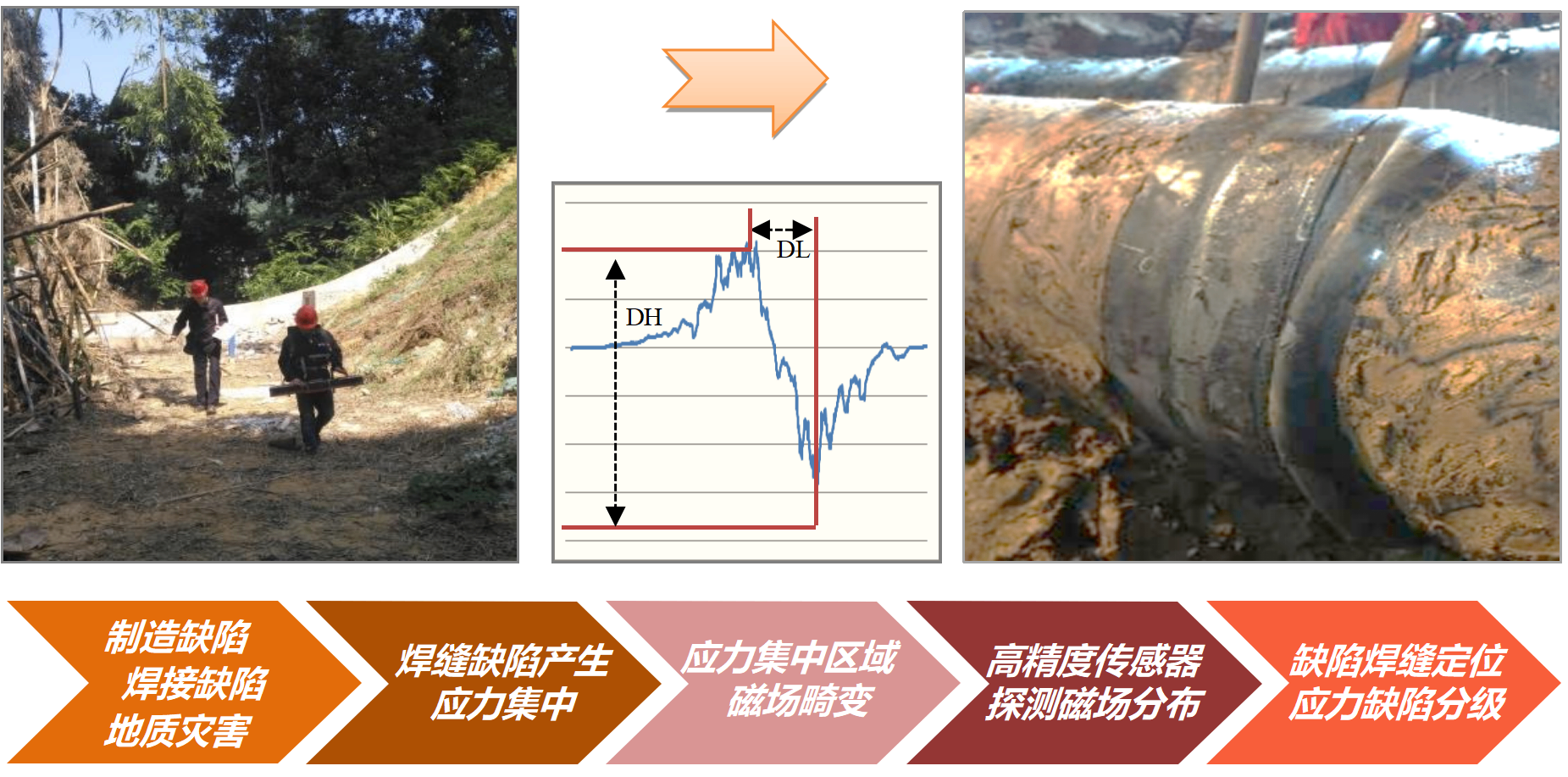

仪器内置的高精度磁力仪传感器阵列，可探测环焊缝上方地面的磁场分布。典型缺陷焊缝的曲线上，波峰-波谷之间的宽度与缺陷的长度DL成正比关系；波峰-波谷之间的高度差值DH受缺陷深度的影响明显。

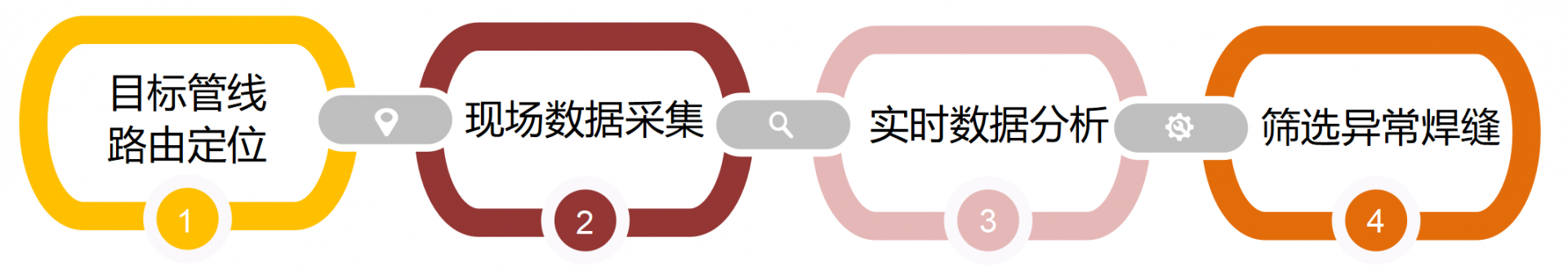

【检测流程】

【技术规格】
