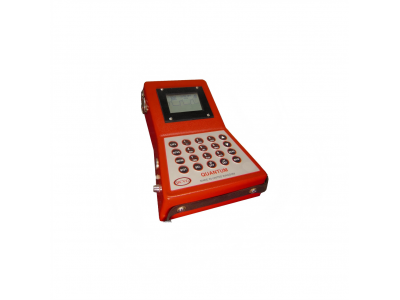

密间隔管地电位检测仪 CIPS

【产品概述】

密间隔电位测量（CIPS）方法是通过尾线与管道进行电性连接，检测人员携带检测仪，手持探杖沿着管道的路由前行，并以很小的间距记录路由上方管地电位的数值，测量时能得到两种管地电位，一是阴保电源开时的管地电位（Von电位），二是阴保电流瞬间关断电位（Voff电位）。CIPS是埋地管道阴极保护有效性精密检测的工具，它能够在管线的任意位置测量，并保护电流在土壤中流动而形成的IR降，所测量电位更接近真实值，通过该测量数值准确评定管道阴极保护有效性。

【功能特点】

• 专用的数据记录仪，重量仅为1.25公斤

• 坚固耐用，灵巧轻便，适合现场使用

• 操作简单，带有字母的全数字键盘

• 屏幕实时显示ON/OFF电位、GPS状态等信息

• 四个通道可以同时记录不同的电位信息

• 以1.2m/秒的速度进行检测，连续工作20小时以上

• 可与DCVG联合使用，同时记录防腐层的检测数据

• 可配合断流器以不同的ON/OFF时间顺序进行检测

• 实时显示电位曲线，便于观察阴、阳极波峰、AC干扰

• 数据存储器达128MB，能充分满足长时间检测的数据存储需求

【技术规格】

CIPS的Quantum数据记录仪

数据记录：常规CIPS测量；常规CIPS测量+与纵向半电池之间的电位差的测量；常规CIPS测量+与横向半电池之间的电位差的测量；DCVG破损中心点的定位和电性测量；GPS坐标、时间和日期等数据记录等5种数据数据记录通道

检测量程：±10,25,50,100,250,1000,2500,5000,10000,25000毫伏

工作范围：62.5km

使用温度：-20℃～50℃

内  存：32Mb 可以记录62500行数据

工作时间：22小时

电  池：内置锂电电池

环  境：IP54

认  证：CE

CIPS卫星同步断流器

工作范围：阴极保护系统

中断电流：50A

使用温度：-20℃～50℃

中断模式

• 模式1  0.45秒通电，0.8秒断电

• 模式2  1.6秒通电，0.9秒断电

• 模式3  0.8秒通电，0.45秒断电

• 模式4  3.0秒通电，2.0秒断电

• 模式5  4.0秒通电，1.0秒断电

电  池：内置铅酸蓄电池 12V 4.h
