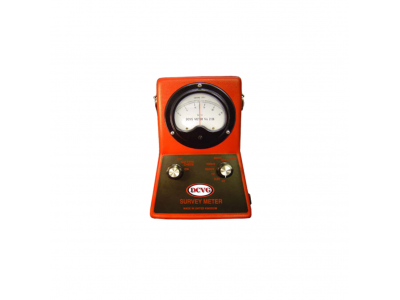

直流电压梯度检测系统 DCVG

【产品概述】

DCVG测量方法是在保护站的阴极保护仪上串接一个断流器，使CP电流以一定的时间周期进行开/关，开/关时间通过GPS同步技术校正，确保与接收机同步。检测时在管线的上方，通过测量地面上的电位梯度与土壤中的电流方向来确定缺陷的位置。接收机也带有GPS同步系统，测量时一个电极探头在管线正上方，另一个探头在管道的一侧，两探头相隔1米左右，沿管线的走向每间隔1米测量一组数据，根据测量结果可准确定位缺陷位置和级别。

【产品功能】

• 精准定位管道外防腐层破损区域中心位置；

• 定量评价防腐层破损的严重程度等级；

• 判定防腐层破损管体的腐蚀活性状态；

• 判定防腐层破损点的分布形态与规律。

【技术规格】

DCVG测量主机

使用温度：-20℃～50℃

工作时间：22小时

量  程：10mV、25mV、50mV、100mV、250mV、1V、2.5V、4V

电  池：内置锂电电池

环  境：IP54

认  证：CE

DCVG卫星同步断流器

工作范围：阴极保护系统

中断电流：50A

使用温度：-20℃～50℃

中断模式

• 模式1  0.45秒通电，0.8秒断电

• 模式2  1.6秒通电，0.9秒断电

• 模式3  0.8秒通电，0.45秒断电

• 模式4  3.0秒通电，2.0秒断电

• 模式5  4.0秒通电，1.0秒断电

电  池：内置铅酸蓄电池 12V 4.h
