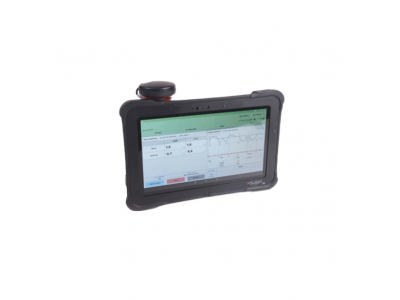

阴保系统管道检测仪 CPSI-CS

【产品概述】

阴保系统管道检测仪CPSI-CS可以同时执行四种不同类型的调查：CIPS/DCVG/ACVG/GIS地理信息；所有数据均在同一地点、同一时间、同一现场条件下获得；轻松关联阴极保护数据与涂层完整性数据，以更好地优先考虑补救措施存储波形允许用户捕捉电干扰；GPS定位数据可以导入到地图软件中；可集成蓝牙管道定位器，可存储覆盖深度和信号强度数据；采用 PODS 兼容的数据存储格式，生成.csv 文本文件，无需专用软件，可直接在标准电子表格中打开、制图，或导入数据库程序进行深度分析；可选精度＜10cm的亚米级GPS；长期为客户免费提供设备软件的升级；可以为客户提供免费的现场设备操作技术培训及技术支持；保修1年，长期提供设备的备品备件的供应。

【功能特点】

• 16种不同的测量模式，包括闭合间隔（CIPS），多个DCVG通道，ACVG通道，双阻抗

• 工作中断周期快至1秒

• 可以启用用户自定义的电位变化报警，DCVG指示和断尾线，以帮助确保数据完整性

• 记录链长，日期，时间，高度和GPS位置数据与每次读数

• 集成所有蓝牙无线检测、Ridgid和Vivax Metrotech管道定位器，以存储覆盖深度和CIPS、DCVG和ACVG读数的信号强度数据

• 有源交流滤波器，感应交流电影响，100V

• CPSI-CS的运行时间为24小时，平板电脑在现场条件下为16小时，平板电脑可选配额外电池

• 坚固，密封，快速连接推挽连接器

• 读取和存储直流和交流波形

• 注释可以很容易地输入到数据流中

• 用户可编程GPS偏移工作在当地时间

• 中文APP操作界面

• 设计满足IP65和EN61010标准

【用户体验】

• 由腐蚀专业人士为腐蚀专业人士量身打造

• 大型坚固的Mil Spec规格触摸屏平板电脑用户界面

• 定制汉化版基于自定义图形的APP，易于导航，易于学习

• 可以同时查看5个可用屏幕中的任意2个（表格，图表，地图，鸟瞰图，模拟仪表）

【技术规格】

CIPS范围：±5V DC（opt±10V DC），分辨率0.1mV DC

DCVG范围：±500mV DC，分辨率0.1mV DC

ACVG范围：800mVp-p AC，分辨率1mV AC

内存容量：提供8GB或更大的micro SD卡

CIPS阻抗：25兆欧或250兆欧

梯度阻抗：15兆欧

AC抑制：在60Hz时为-90db，当叠加有效值为100V交流电压时，直流误差为3mV

连接器：IP67级，推拉式

通讯：USB 2.0，2×蓝牙2.1

GPS：全集成WAAS GPS线

电池：锂离子，3.7V 33瓦特，约24小时运行时间

包装箱：ABS塑料，专IP65

设备尺寸：30×25×10cm，2.7kg

【测量模式】

CIPS/CIS：标准CIPS调查，评估阴极保护(CP)水平

DCVG（opt+ACVG）：标准DCVG调查，评估涂层状况

CIPS+DCVG（opt+ACVG）：综合CIPS和DCVG调查，一次性评估阴保水平和涂层状况

2通道DCVG（opt+ACVG）：左右两个方向的DCVG测量，确认缺陷位置和电流流向-在有大量杂散电流的区域非常有用

CIPS+2通道DCVG（opt+ACVG）：2通道DCVG增加CP评估，亦称侧漏调查

4通道DCVG：4个方向DCVG（左，右，前，后），适用于复杂的测量区域，定位涂层缺陷

双阻抗CIPS：每个CP读数都是在两个输入阻抗，计算真极化势-在高电阻率土壤中非常有用

双阻抗CIPS+DCVG（opt+ACVG）：DCVG双阻抗CP测量，将涂层评估添加到真实电位调查中

平行CIPS：评估两个平行，电连接的管道的阴保，用一台仪器同时进行调查

双阻抗CIPS+2通道DCVG（opt+ACVG）：在双阻抗CP测量中增加2个DCVG读数，计算杂散电流区域的真实电位并确认缺陷位置

【推荐配置】

检测主机与平板电脑1套，背包式绕线架1个，绕线架连接线1条，主机/平板电脑充电器1套，参比电极2支，探杖2根，探杖连接线（1m）2条，与计算机连接的USB电缆1条，主机与电脑连接线1条，人体工学四点肩部背带1条，绕线架内线轴2个，DCVG延长线1条，便携式电位测试电缆1条，20米GPS延长线1条，GPS线1条，包装箱1个，操作手册1份。
