埋地管道阴极保护检测系统DCVG/CIPS

【产品概述】

直流电压梯度检测系统（DCVG）和密间隔管地电位检测仪（CIPS）检测一体机，DCVG/CIPS检测仪配合GPS同步断流器应用瞬间断电法，可测量管道上通/断电位、通/断电位梯度，可有效测量过程中IR降的影响，精准获取管道阴极保护电位分布情况，定位管道防腐层破损点，检测管体破损点的腐蚀活性，同时可辅助计算防腐层破损严重程度，预估破损点的形状及环向位置。

【功能特点】

探杖方向自动识别，防腐层缺陷点实时指示；探杖电位偏移自动校正功能，提升检测便捷性与效率；自动/手动采集(周期、距离)模式自由切换，适配多样检测场景；GPS定时信号规避阴/阳极峰，助力电位精准测量；直流电位梯度定位管道外防腐层破损点，辅助判定破损点管体腐蚀活性及破损严重程度；支持通用 U 盘存储方式，便于现场采集与数据下载；检测数据可与配套软件兼容。

【测量主机及系统组成】

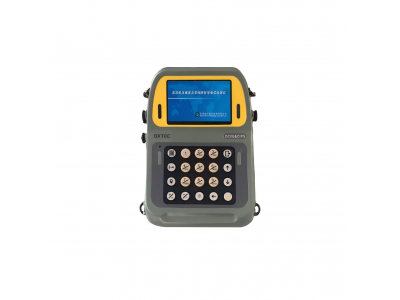

DCVG/CIPS检测仪，由主机、断流器、背架系统和探杖组成，该系统可实现对埋地钢质管道防腐层缺陷点及阴极保护效果检测。

【数据理】

阴极保护检测数据理软件 CIPS-DView，适用于阴极保护检测评价领域。针对密间隔管地电位检测仪现场采集数据的特点，软件可通过预理功能自动筛除检测过程中产生的冗余数据，有效 GPS 累积测量误差；支持静态、动态检测数据同步显示，借助静态数据对动态电位的修正，降低杂散电流干扰对管地电位测量结果的影响。软件依托阴极保护分析评价相关标准，输出保护时间比、保护距离比等评价指标，为管道运行提供专业的数据支撑。

【技术规格】
