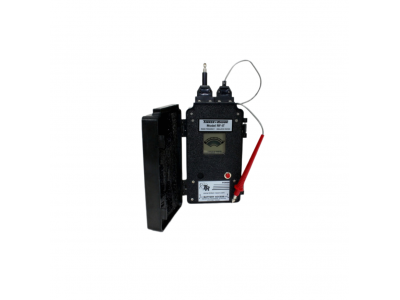

地表绝缘装置检测仪RF-IT

【产品概述】

RF-IT是一款高度感的地表绝缘装置检测仪。它的自动检测功能能够使操作人员能够定位接触点。当操作人员在绝缘装置滑动测试针时，靠近接触点的时候，检测仪会发出蜂鸣声，而且越接近接触点，声音越急促，同时仪表盘指针从左向右移动。

【工作原理】

RE-IT型地表绝缘装置检测仪采用无线电频率技术。无线电频率信号通过两个探针中的一根发射到一个绝缘装置的一侧，第二个探针在另一端接收的高频信号。如果收到的信号是和发射的信号强度一样，那么这个绝缘装置是短路了。

【功能特点】

• 可逐点检测定位接触点

• 无论有没有阴极保护均适用

• 使用无线电频率测试评估地表绝缘装置的有效性

• 自动关机功能延长电池使用时间

• 轻便小巧：尺寸203mm*102mm*76mm，净重0.9kg

【使用方法】

• 在绝缘装置的一侧放置固定黑色探头的探针，使探针与金属管道有良好接触。

• 将性电缆红色探头的探针放置到绝缘装置的相对侧，使探针与金属管道有良好接触。如果绝缘装置是“短路”的（即低电阻），则液晶屏的显示将降低到0，即仪表的左侧（对于较旧的型号,液晶屏上显示只有一个或两个黑色方形点）。

• 如果液晶屏的读数为，即到达屏幕的右侧，则绝缘装置的绝缘性能相当好（对于较旧的型号,液晶屏上两行黑色方形点会显示到右边）。

• 如果液晶屏的读数在这两个极限值之间，则表明绝缘性能的不同程度级别。读数越低，则绝缘装置的电阻越低，说明绝缘效果越差。

• 对于大直径法兰，即大于16英寸（406mm）直径，建议RF-IT探针测量法兰周边两个或多个部位。
