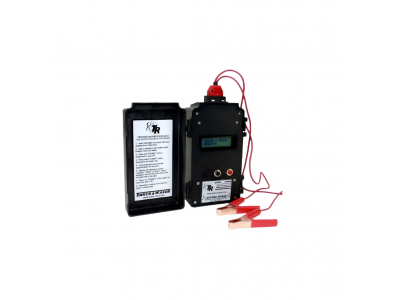

埋地绝缘装置检测仪CE-IT

【产品概述】

CE-IT绝缘性能测试仪是一款全自动、高灵度的电子设备，用于测试埋地管道绝缘装置的绝缘性能有效性，还可以用于确定公路穿越等套管与管道间的隔离状态。仪器内部电路可自动适配地下管道系统的电压极性，检测结果以英文读数形式显示于 LCD 液晶屏；测试完成后，仪器会发出音频信号，提示操作人员检测结束。

【工作原理】

埋地绝缘装置的真实电阻值取决于很多因素，例如所在位置的环境等。如果一个绝缘良好的绝缘装置于电阻率非常低的土壤环境，在地面对绝缘装置的电阻测量值应该低于0.5欧姆（此时有通过土壤的电阻通路与绝缘装置并联，导致并联电阻通路显示低电阻，造成绝缘装置短路的误判）。所以对于埋地管道的绝缘装置的检查，电流泄漏测试比内置电阻测试更可靠。为此，CE-IT绝缘性能测试仪考虑的是绝缘装置本身的电性能，而不是其内置阻抗。

【功能特点】

• 感应外部极性

• 匹配外部极性

• 感应外部电压

• 匹配内置电压与外部电压

• 发送充电电压

• 测试在整个测试周期流过的电流

• 给出结果

【仪器操作】

• 将CE-IT绝缘性能测试仪通过测试桩连接到埋地绝缘装置的两侧。打开电源开关后按“开始”按钮，依次发生：

首先CE-IT绝缘性能测试仪检测到测试引线的电压极性，然后与设备内置电压的极性相匹配；

绝缘性能测试仪检测到施加到管道上的外部电压，然后参考外部电压与内置电压进行匹配（的外部电压不应超过50伏直流或10伏交流）；

在匹配外部极性和电压后，在一个检测周期内，绝缘性能测试仪开始测量施加到被测量管线保护侧的通电电流，然后测试通过绝缘装置的当前电流，共约20秒；

绝缘性能测试仪会显示测试的结果：短路意味通过绝缘装置的电压降在10到12毫伏之间或更低，或者通过绝缘装置的电流泄漏率在25%以上；开路则意味从测试桩到管线或绝缘性能测试仪测试线的连接线是开路；良好则意味在管线未保护侧的地面电压读数较小或于相反极性，通过绝缘体的电流泄漏在25%以下，并且通过绝缘装置的电压降在10到12毫伏以上。

• CE-IT绝缘性能测试仪的内部电路能够自动适应地下管道系统上存在的电压极性，检测结果以读数显示在LCD屏幕上：

良好:架设CE-IT绝缘性能测试仪后，可以建立一个电容性负载，且电流不从绝缘装置的一边泄漏到另一边，因此绝缘装置的绝缘是有效的；

失效/短路:绝缘装置两侧的管道电流从一边泄漏到另一边，不能够建立一个电容性负载，因此绝缘装置的绝缘不是有效的；

失效/开路:绝缘装置一侧或两侧没有电负荷。这一结果表明，从测试桩到管线或绝缘性能测试仪测试线的连接线是断开的。

• 整个测试过程在30秒内完成，测试周期结束时有声音信号提醒操作者。如果仪器超过10分钟不使用，将自动关闭，以节省电池。

• 仪器已经进行工厂标定，可以直接使用，无需现场调整。
