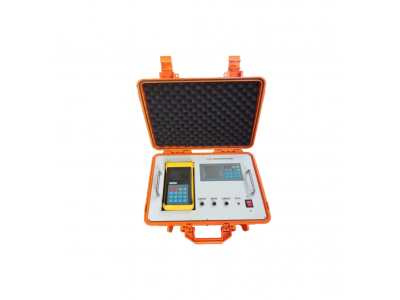

防腐层绝缘电阻测量仪GH-AY508C

【产品概述】

管道防腐层绝缘电阻测量仪由综合性发射机与远端接收机两部分组成，是依据变频选频法原理研制的专用测量仪器。变频选频法可根据被测管段的长度及防腐层质量状况，选用不同频率的信号输入管道，通过测量信号在管道内的传输衰耗（电平差），实现对连续管道任意长度管段防腐层绝缘电阻的测量。

【功能特点】

• 采用DDS数字频率合成锁相技术；配备彩色图形液晶显示屏，支持中文菜单显示；发射机输出功率60W，信号传输距离可达10km（测试条件：无强干扰环境、管道连续性良好）；接收机灵度160dB，支持移动测量，适配多样现场检测场景；设备组装调试简便，降低用户操作门槛，便于快速上手；配备抗干扰装置，助力提升测量数据的稳定性；具备电源监测功能，电压过低时自动停机保护，保障设备。

• 综合发射机：具备输出短路保护、功率超限保护、输出接触不良保护功能；测量参数、设备运行状态及异常提示均在彩色图形液晶显示屏上直观呈现。

• 接收机：具备自动校准误差扣除功能，无需人工干预；所有测量参数均在彩色图形液晶显示屏上清晰显示，测试操作简洁易懂。

【技术规格】

综合发射机

发射机功能

• 输出频率：300Hz～1000kHz

• 频率分辨率：1Hz

• 输出电平范围：-30dB～+25dB连续可调

• 输出电平误差：±0.5dB

• 电平分辨率：0.1dB

• 输出阻抗：0Ω±10%

监测接收机功能

• 测量频率：300Hz～1000kHz

• 频率分辨率：1Hz

• 测量电平范围：+50dB～-110dB自动测量

• 电平分辨率：0.1dB

• 测量电平误差：±0.5dB

• 输入阻抗：＞10kΩ

电源（内置电池）：直流12V/10Ah

环境温度：-30℃～+40℃

连续工作时间：≥12小时

接收机

测量频率：300Hz～1000kHz连续可调

频率分辨率：1Hz

测量电平范围：+50dB～-110dB自动测量

电平分辨率：0.1dB

测量电平误差：±0.5dB

输入阻抗：＞10kΩ

电源：7.6V/4Ah

环境温度：-30℃～+40℃

连续工作时间：≥8小时

【推荐配置】

综合发射机1台、接收机1台、测试线1套、接地针1套、仪器箱1个、说明书1份、保修卡合格证1套。
