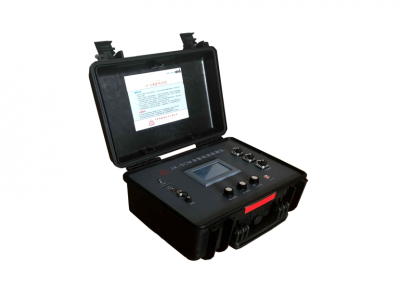

杂散电流检测仪器

产品整体介绍

杂散电流检测系列产品是专为埋地金属管道、轨道交通、化工管网等场景研发的专业化检测设备，整套设备主要用于现场杂散电流干扰勘察、数据检测、腐蚀风险评估工作。该系列仪器能够精准捕捉杂散电流干扰强度、电位变化规律，精准定位干扰源头，为管道排流改造、防腐防护方案设计提供真实、精准的实测数据支撑，是管道阴极保护运维、交流腐蚀治理的核心配套设备。

整套设备涵盖四款不同功能、不同便携等级的检测设备，分别为SCL杂散电流记录仪、JX-SCM杂散电流检测仪、GH-SCM手持式检测仪、uDL2/MDL数据记录仪，可覆盖前期普查、精细检测、效果评定、长期数据监测全流程作业需求，适配工程标准化检测规范。

检测作业目的与测试分类说明

开展杂散电流检测作业，核心目的是精准排查管网杂散电流隐患，明确干扰来源方向、实测干扰强度数值、梳理电流变化规律，为防腐缓解方案、排流施工措施提供精准参数依据，从源头降低管道交流腐蚀风险。

行业标准将现场测试分为三类标准化流程，适配不同施工阶段需求。普查测试用于前期初步排查，摸清整体干扰程度与管地电位分布；详细测试用于精准采集数据，为防护措施落地提供核心参数；防护效果评定测试主要用于后期系统调试，优化防护参数、核验治理成效。

标准化检测选点规范

根据管道交流腐蚀检测行业规范，检测选点需优先覆盖交流腐蚀高发区域，精准排查隐患点位。优先选择与交流干扰源长距离并行的管段、土壤电阻率低于25Ω·m的低阻区域、过往出现过腐蚀隐患的管段。

同时需要重点检测阴极保护电位异常区域，包含极化电位负于-1.15VCSE、正于-0.90VCSE的管段，以及内检测发现金属损耗密集的区域，全方位排查杂散电流造成的腐蚀隐患，保障管道运行安全。

SCL杂散电流记录仪设备参数与优势

SCL杂散电流记录仪采用全铝合金全天候机壳，结构坚固耐磨，适配野外长期露天作业。设备搭载4组磁力探头，可同步测量管地电位、横纵双向梯度、交流电压，检测精度可达1mA@1m，数据采集精准稳定。

设备搭载12V 10Ah铅酸电池，连续工作时长可超36小时，支持外接电源持续供电，杜绝野外作业断电问题。采用8GB通用U盘存储数据，搭配掌上Pad终端，可实时查看四通道数据变化曲线，支持多途径数据转存，完美兼容专业分析软件，适配大型管线长时段监测作业。

JX-SCM杂散电流检测仪功能特点

JX-SCM机型采用轻量化ABS工程塑料外壳，整机重量仅3.0kg，便携性更强，适合野外移动巡检。设备支持管地电位、交流电压、电位梯度同步检测，搭载高精度检测芯片，电位梯度检测精度可达0.5%+0.1mV，多维度数据采集误差极低。

设备配备高清LED省电屏幕，搭配40Hz高频率采样模式，数据捕捉更灵敏，量程覆盖电位梯度-10V～+10V、交流电压0V～200V，适配绝大多数管网检测工况。依托蓝牙高速通讯与16GB大容量存储，可稳定保存海量检测数据，配套SC-Dview专业分析软件，可快速完成数据整理与腐蚀风险分析。

GH-SCM手持式杂散电流检测仪应用特性

GH-SCM手持式机型为便携式精密检测设备，机身尺寸小巧，重量轻便，适配日常高频次巡检作业。设备功能全面，支持实时测试、单次测试、连续密集测试、绝缘测试、电位梯度测试等多种模式，还可适配ER设备完成智能校准与数据采集。

该设备覆盖通电电位、断电电位、自然电位、交直流腐蚀试片电流等全参数检测，多档位量程自动切换，检测精度最高可达1mV，输入阻抗≥10MΩ，具备超强抗干扰能力，可抵御30VRMS以上交流干扰。设备内置GPS模块、时钟模块与通断继电器，支持3000万条超大容量数据存储，搭配雷电浪涌保护功能，设备稳定性与耐用性大幅提升。

uDL2/MDL数据记录仪技术优势

uDL2/MDL数据记录仪为微型高精度监测设备，搭载四通道同步采集功能，可同时检测交直流电位、交直流电流、断电电位，无需切断阴极保护电流即可完成监测，不影响管道正常防护系统运行。

设备采样周期可在1s至72h区间自由调节，适配短时密集检测与长期静态监测需求，内置卫星定位模块，可自动记录测点坐标，方便后期数据溯源。整机具备4000V超高抗浪涌能力，防护等级达IP65，可适应野外雨雪、风沙等恶劣环境，3000mAh电池可实现30天超长续航，满足长期无人值守监测作业。

产品整体适用场景

整套杂散电流检测系列设备通用性极强，广泛应用于长输油气管道、城市燃气管道、化工埋地管线、轨道交通管网等各类埋地金属构筑物的杂散电流监测工作。可完成管道日常巡检、腐蚀隐患排查、阴极保护系统维护、排流设施效果检测、防护工程验收评定等全场景作业。

设备严格遵循GB/T 50698-2011、GB 50991-2014等国家检测标准，检测数据合规有效，可直接用于工程验收、资料归档、隐患整改方案编制，适配市政、石油、化工、轨道交通等多行业标准化作业需求。

设备选型与使用注意事项

工程选型可根据作业场景匹配设备，大型管线长期监测优先选用SCL记录仪，野外移动巡检适配JX-SCM机型，日常高频点位检测选用GH-SCM手持设备，长期无人值守监测可搭配uDL2/MDL微型记录仪，多设备搭配可实现全工况覆盖。

设备作业前需提前核查电池电量，野外长期监测建议外接辅助电源，保证设备持续工作。检测作业需严格按照规范选点，优先覆盖腐蚀高发区域，保证检测数据全面、精准。作业完成后及时导出备份数据，定期清理设备存储，避免数据溢出影响后续采集。

日常维护与售后保障

杂散电流检测设备属于精密工业检测仪器，日常使用需避免剧烈磕碰、高温暴晒、积水浸泡，铝合金机身与ABS外壳需定期擦拭除尘，保护设备外观与接口完好。长期闲置时，需定期充电养护电池，避免锂电池、铅酸电池亏电损坏。

全系设备出厂前均经过精度校准、老化测试、高低温性能测试，附带出厂合格证明，性能参数符合行业标准。设备提供完善售后保障，非人为故障可享受免费维修、参数校准服务，厂家持续提供技术指导，协助用户完成设备操作、数据分析、隐患判定等工作。

品牌生产实力说明

本产品生产企业长期专注管道防腐、杂散电流检测类工业仪器的研发与生产，深耕管网腐蚀检测领域多年，熟悉各类管道检测国家标准与行业施工规范。企业生产工艺成熟稳定，产品规格体系齐全，全系设备精度校准严格、性能稳定，可适配各类工控检测配套需求，供货能力稳定，技术参数完善，能够满足各类工程常态化、标准化检测作业需求。
