埋地管道防腐层检测云管理系统

产品整体概述

埋地管道防腐层检测云管理系统是一套一体化智能化管道检测管控设备，由移动数据终端记录仪与云端数据分析管理模块两大部分组成，整套系统主打现场数据采集、实时云端传输、智能数据分析、报告自动生成全流程作业模式。设备完全适配市政、油气、化工各类埋地钢质管道防腐层检测作业，颠覆传统人工记录、线下分析的低效模式，大幅降低数据分析对人员经验的依赖，适配规模化、标准化的管道巡检工程。

整套系统可完美兼容PCM、DM全系列防腐层检测设备，依托蓝牙通讯完成设备联动，同时搭载多星座高精度定位功能，可实现野外无人基站环境下的厘米级定位，有效解决传统管道检测定位偏差大、数据留存混乱、报告编制繁琐等行业痛点，是现阶段管道完整性检测的主流智能配套系统。

设备核心工作原理

系统采用“现场采集+云端运算”的智能化工作模式，作业流程简单高效。现场作业时，移动终端通过蓝牙无线通讯对接检测主机，自动抓取管道埋深、检测电流、检测频率、坐标高程等全套检测数据，无需人工手动录入，从源头规避人工记录误差。

终端集成多星座卫星解算模块，兼容GPS、BDS、GLONASS、Galileo等多类卫星信号，搭配中国精度星基增强服务，无需架设地面基站，即可实现全球范围内高精度点位定位。采集完成的所有数据、现场作业图片会实时加密上传云端服务器，云端系统依托内置行业标准算法，自动完成数据整理、分段分析、缺陷评级、数据统计等工作，最终生成标准化检测报告。

全套详细技术参数

两大核心组成模块功能介绍

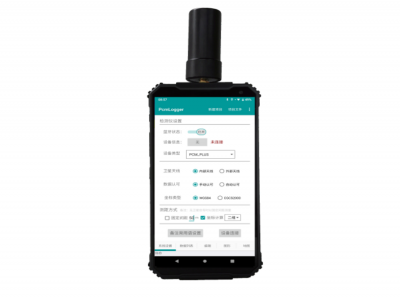

移动数据终端-防腐层检测数据记录仪

该终端为现场核心采集设备，承担一线数据采集与传输工作，可自动采集序号、检测频率、管道埋深、定位电流、经纬度、大地高程、大地坐标等全维度检测数据，所有数据实时同步上传服务器，无需人工二次整理。设备支持单北斗独立定位模式，适配国内野外无网络、无基站的复杂作业场景，精准锁定管道缺陷点位，方便后期快速回找检修。

终端搭载多组可视化展示功能，可实时查看数据表格、管线图形、电流衰减曲线，作业人员可实时判断检测数据是否合格，及时调整检测方案。设备支持自动计距与手动计距切换，适配不同地形、不同管线铺设工况，适配性极强。

云平台管理系统-CESTEC防腐层检测评估模块

云端模块是整套系统的数据处理核心，严格遵循GB/T 19285-2014、SY/T 0087.1-2018、CJJ95-2013多项行业标准开展数据分析，运算结果合规有效。平台具备完善的项目与设备管理功能，可绑定设备MAC地址、记录设备认证与同步信息，实现多设备、多项目统一管控。

平台支持人工分析与智能分析双模式，可自动完成管线智能分段、数据合并计算、防腐层等级统计，精准统计各防腐等级管段的长度与占比，以图表、曲线等可视化形式展示管线防腐状态。同时可自动生成标准化检测报告，规避人工分段、人工核算产生的偏差错误，大幅提升检测作业的专业性与精准度。

产品核心性能优势

整套系统具备高精度定位、全数据自动采集、云端智能分析、全程数据加密四大核心优势，彻底改变传统管道检测作业模式。设备无需人工记录数据，全程自动化采集存档，有效提升作业效率，减少人工误差。依托星基增强技术，野外复杂地形依旧可以实现厘米级定位，精准锁定防腐层破损缺陷点位。

云端系统功能对标经典ESTEC软件，在保留全部专业分析功能的基础上，新增云端存储、远程查看、多终端同步、智能统计等现代化功能，不受设备、地域限制，管理人员可随时查看项目进度与检测数据。多格式数据导出功能，可适配各类工程归档、报审、验收需求，通用性极强。

适用行业与作业场景

该系统广泛应用于城市市政管网巡检、长输油气管道检测、化工厂区埋地管线验收、燃气管道防腐评估、老旧管道隐患排查等各类场景。无论是新建管道竣工质检、在役管道定期维保检测，还是管道防腐缺陷整改复检，均可适配使用。

设备适配野外露天、郊外荒地、城市硬化路面等各类复杂作业环境，续航持久、定位稳定、数据传输可靠，能够满足工程长期、高频次的检测作业需求，是管道完整性管理、防腐质量评估的核心配套智能设备。

设备操作与选型要点

选型时可根据作业需求选择对应工作模式，常规巡检可使用单点定位模式，高精度缺陷排查可开启RTK差分定位与星基增强功能，保障点位精准度。现场作业前，需完成终端与检测设备的蓝牙配对，确认卫星信号正常、电量充足后再开展检测工作。

作业过程中系统自动保存数据，无需手动操作，完成单段管线检测后，可在云端实时查看数据分析结果，无需线下二次处理。多项目作业时，可通过平台项目管理功能分类归档，避免数据混淆，方便后期溯源查阅。

日常维护与保养规范

移动终端属于精密电子设备，日常使用需避免剧烈磕碰、浸水、高温暴晒，野外作业后及时清理机身灰尘污渍，保护屏幕与接口。长期闲置时，需定期补电，避免锂电池亏电损坏，保障电池使用寿命。

云端系统无需硬件维护，定期登录后台核对设备绑定信息、清理冗余数据即可，保证系统运行流畅。日常使用中避免频繁强制断电、强制断开蓝牙连接，防止数据传输中断、文件损坏。

售后保障说明

整套设备出厂前经过严格的通电测试、定位精度校准、数据传输测试、高低温老化测试，所有参数均符合行业标准，出厂附带合格检测报告。产品提供完善的售后质保服务，硬件设备非人为故障可享受免费维修、校准服务，云端系统终身提供基础更新与技术维护，持续适配行业标准更新，同时提供全程技术指导，协助用户熟练掌握设备操作与数据分析流程。

品牌生产实力说明

本产品生产企业长期专注管道检测智能设备与配套云系统的研发生产，深耕腐蚀检测、管网智能化管控领域多年，熟悉各类管道检测行业标准与工程作业规范。企业生产工艺成熟，产品规格体系完善，软硬件配套完整，可适配市政、油气、化工等多行业管道检测智能化升级需求，供货稳定，设备参数精准，系统运行稳定，可满足各类工程标准化作业与验收要求。
