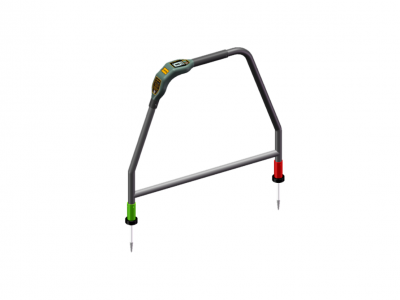

管道防腐层破损检测 A 字架

产品基础介绍

智能独立A字架属于埋地钢质管道配套检测装置，依托交流电位梯度法（ACVG）开展检测作业，主要用来定位地下钢质管道防腐层破损点位，同时测量破损位置对应的dB数值，依靠检测数据综合评估管道防腐层整体完好程度。

传统A字架需要线缆连接接收机，野外长期使用容易出现线路断裂故障。这款设备搭载独立液晶显示屏，支持无线蓝牙数据传输，摆脱有线束缚，可直接搭配DM、PCM全系列主流防腐层检测仪发射机使用，通用性较强。整机采用工业化轻量化结构设计，便于人员长途携带，野外勘测、城市管网巡检都能够稳定使用。

设备检测原理说明

检测作业时，发射机向埋地管道加载特定频率电信号，和阴极保护电流原理相近。当管道防腐层存在破损，裸露金属与土壤之间形成回路，地面表层会形成球状电位分布区域。

防腐层破损面积越大，漏出的电流密度越高，地表电位梯度数值也会随之增大。仪器依靠A字架两支电极采集地表电位差值与相位关系，自动换算电位梯度分贝数值，并且直观给出破损点指引方向，操作人员顺着指引逐步缩小范围，最终精准锁定漏点位置。

完整技术参数规格

核心功能与性能优势

设备内置4+8Hz双频检测方案，可以兼容市面上DM、PCM各型号防腐层检测仪发射机，客户现有设备无需更换即可配套使用，降低采购成本。仪器支持单机独立运行，不需要外接接收机就能完成破损点查找，简化野外作业携带设备数量。

搭载稳定蓝牙无线通讯模块，检测数据实时传输，规避传统连接线拉扯、磨损、断裂等常见故障。整体结构轻量化处理，单人轻松搬运，长时间野外徒步巡检不易产生负重压力，适配各类复杂野外地形工况。

适用场景与应用行业

广泛应用于城市燃气埋地管网、自来水钢质管道、长输油气输送管道、化工厂区埋地工艺管线的防腐层完整性检测。既适用于新建管线铺设完成后的竣工检测，也可用于在役管线定期巡检、防腐缺陷排查、管道阴极保护系统配套检测工作。

不管是城区硬化路面周边管线，还是郊外野外长输管线，都能够开展非开挖式破损点定位，不用大面积开挖地面，有效提升管线检测效率，降低施工成本。

选型与现场操作要点

选型阶段优先确认现场正在使用的防腐层发射机型号，本款设备适配DM、PCM系列发射设备，匹配度高。开展检测前，需要将发射机信号正常耦合至被测管道，保证信号能够沿着管线正常传导。

现场巡检过程中，保持A字架两支电极垂直插入土壤，保证电极与大地充分接触，泥土干燥区域可以少量洒水提升导电性。跟随仪器屏幕指示方向缓慢向前移动，dB数值持续升高说明正在靠近破损点位，直至定位出精准漏点。

日常维护与使用注意事项

每次作业结束后，清理电极表面附着泥土、砂石，防止电极锈蚀影响信号采集精度。长期存放前将电量补充充足，建议每隔两至三个月进行一次补电，保护锂电池使用寿命。

搬运过程避免大力磕碰铝合金框架与显示屏，不要重压机身。尽量避免在强电磁干扰区域长时间作业，强干扰环境会影响信号识别精度。如果长时间不使用设备，收纳至干燥通风环境存放。

售后相关说明

产品出厂前经过整机通电测试、精度校验、连续续航测试，确保各项指标达到设计标准。设备提供常规质保服务，出现非人为损坏故障支持维修与参数校准，厂家持续提供基础技术指导，协助操作人员熟悉检测流程、处理现场常见问题。

品牌生产实力说明

生产企业长期专注管线检测仪器研发制造，深耕埋地管道防腐检测设备领域，产品严格参照管道腐蚀防护相关国家标准进行生产，产品规格体系完善，生产工艺稳定可靠。企业具备完整的出厂检测流程，设备参数一致性高，可适配市政管网、油气储运等多行业管线检测配套需求，供货周期稳定，配套技术资料齐全。
