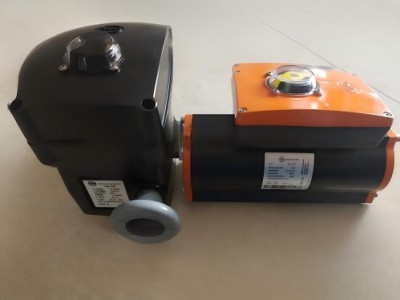

角行程电动阀门执行器

国内外标准规范说明

EN ISO 5211是全球阀门执行器法兰连接通用国际标准，统一规定执行器与球阀、蝶阀等角行程阀门的安装法兰尺寸、扭矩匹配基准，这款E50-E210执行器完全遵循该标准加工法兰，可直接适配市面上绝大多数符合国际标准的工业角行程阀门，无需额外转换连接件。

国内配套执行GB/T 26480-2011《阀门电动装置》国家标准，标准划定电动执行器扭矩、防护、温控、信号反馈等全部检测门槛，进口设备进入国内化工、市政、电力项目使用，均需要满足该标准的性能要求，设备出具的阀门调控数据可作为工程验收有效依据。

两项标准同时明确，工业管道配套电动执行器必须具备应急手动操作、电机过热保护、可靠位置反馈三大基础配置，本款依博罗执行器全部标配以上结构，满足国内外工程通用硬性规范。

阀门驱动设备完整运行原理讲解

整套设备依靠内置交流/直流驱动电机输出原始转速，经过一体式涡轮蜗杆减速传动结构放大输出扭矩，带动输出轴完成0至90度角行程转动，以此驱动配套蝶阀、球阀完成管道介质通断、流量调节动作。

机身内部搭载自抑制制动装置，电机停止运转后可立刻锁死输出轴，杜绝管道介质压力冲击阀门造成的自行偏移，保证阀门开度长期稳定不变，避免流量失控。

同步集成多重监测元件，内置电位器实时采集输出轴转动位置，转化为4-20mA标准电流信号上传至中控系统，操作人员可远程实时查看阀门当前开度；独立限位开关可精准判定全开、全关点位，自动切断电机电源防止过行程损坏阀体。

机身外侧配备独立应急手轮，断电、电机故障等突发工况下，人工转动手轮即可手动调节阀门开度，15圈手轮行程刚好完成完整90°开关动作，保障管道系统紧急工况下可控。

整机结构用料户外工况耐用特性

设备外部壳体采用一体压铸高强度铝合金材质，表层做防腐氧化处理，抵御化工水汽、市政雨水、粉尘腐蚀，长时间户外露天安装不会出现壳体锈蚀破损。

内部核心传动涡轮蜗杆选用高硬度合金钢精密加工，啮合间隙均匀，传动损耗低，长期高频启停运行不易磨损，设备出厂标定免维护设计，常规工况下无需定期加注润滑油。

壳体接缝、出线口全部搭配耐老化丁腈橡胶密封件，整机达到IP67防尘防水防护等级，可短时浸泡清水，车间潮湿、露天雨水、多粉尘环境下内部电路、电机不会进水短路。

驱动电机内置独立过热保护开关，电机长时间过载升温后会自动切断供电，避免绕组高温烧毁，降低现场故障停机概率；机械式位置指示盘直接外露于壳体表面，无需中控系统，现场人员肉眼即可直观判断阀门实际开关状态。

E50-E210执行器多场景实用性能优势

第一，扭矩覆盖范围广，100Nm至3500Nm多扭矩规格可选，小型给排水蝶阀、大型化工管道球阀都能匹配，中小型市政管线、重型石化管道项目均可统一选用同系列设备，简化备件采购种类。

第二，供电适配兼容性强，同时支持220V工业交流、400V大功率交流、24V直流三种主流工控供电，新建自动化厂房、老旧市政改造项目无需改动供电线路，直接替换原有老旧执行器。

第三，拓展功能模块化选配灵活，可按需加装额外限位开关、双向电流反馈、扭矩过载保护、定时启闭模块，简单调节即可适配流量连续调节、安全联锁、定时排污等复杂自控工艺。

第四，环境适应能力优秀，-20℃低温至70℃高温区间稳定运行，北方冬季室外管线、化工高温介质管道旁均可安装，不会因温度极端出现电机卡顿、信号漂移故障。

适配安装的行业管道应用场景

市政给排水、污水处理行业为基础使用场景，管网蝶阀、污水池排污球阀配套安装，远程中控自动调控供水、污水排放流量，应急手轮可在停电时人工管控管网，避免管网溢水、断供事故。

化工、石化、石油加工生产线管道配套，调控油品、化工溶剂介质输送阀门，IP67防护抵御车间腐蚀性水汽，扭矩过载保护可防止介质高压冲击损坏阀体与执行机构。

电力、采矿、造纸、食品制药工厂工艺管线使用，分别适配循环水管道、矿浆输送阀门、造纸浆液调控、制药无菌管路开关，电机过热保护、稳定信号反馈满足自动化生产线连续不间断运行需求。

暖通空调、通用机械设备配套，风管风阀、循环水小型球阀驱动控制，小扭矩规格机型体积小巧，狭小设备机房内部也可完成安装调试。

项目采购选型实操判断要点

采购角行程电动执行器首要确认设备法兰匹配EN ISO 5211国际标准，非标法兰机型无法通用主流阀门，后期更换阀体需要同步替换执行器，增加改造成本。

根据配套阀门公称通径、介质压力选择对应扭矩规格，低压小型蝶阀选用100-500Nm机型，高压大口径球阀需要2000-3500Nm大扭矩型号，扭矩选型偏小会出现阀门关不严、卡滞故障。

户外、潮湿化工车间必须选用IP67防护等级机型，室内干燥机房可按需降低防护标准；北方冬季露天管线优先确认设备-20℃低温稳定运行参数，避免低温环境电机启动困难。

需要远程精准调节流量的自控项目，必须选配4-20mA双向电流反馈模块；仅做全开全关通断控制，基础单路反馈配置即可满足使用需求。

现场安装与长期使用维护规范

设备安装前核对阀门法兰尺寸，确保与EN ISO 5211标准匹配，紧固螺栓均匀受力，避免法兰偏心造成输出轴卡顿；接线时区分交流、直流供电端子，禁止错接高压烧毁内部控制板。

初次通电调试前，先使用手轮手动全程开关阀门，确认无卡滞异物后再通电自动运行，同步校准电位器零点、满度位置，保证中控开度显示与实际阀门状态同步。

日常巡检只需查看外部位置指示盘，无需拆解壳体；壳体密封胶条出现老化开裂及时更换，防止水汽粉尘渗入内部；整机免维护传动结构，无需定期开盖加注润滑油脂。

每年配合厂区设备年检，检测4-20mA反馈信号精度、限位开关通断状态，出现信号漂移、开关延迟可联系原厂校准内部传感元件。

整机配套售后保障相关说明

每台原装E50-E210执行器出厂前完成扭矩、防护、温控、信号反馈全套性能检测，附带原厂出厂质检合格报告；非人为损坏的传动、电机、控制板故障可享受原厂配件更换维修服务。

原厂配套完整多语言操作、安装调试手册，提供法兰匹配选型、接线调试、拓展模块加装专业技术指引；全系列扭矩规格长期备货，可快速完成设备交付，缩短项目施工等待周期。

品牌同步配套同系列直行程执行器、手动阀门、定位器等全套管道自控配件，整套流体控制设备可统一配套采购，统一享受原厂校准、故障检修技术支持。

品牌生产实力说明

德国EBRO依博罗长期专注流体控制阀门与电动执行机构研发生产，旗下角行程电动执行器扭矩规格覆盖百至三千五百牛米区间，整机压铸壳体、传动组件、电控模块均自主研发制造，整机各项扭矩、防护、温控参数均通过国际第三方机构核验，供货体系稳定，适配化工、市政、电力、食品制药各类工业管道自控配套需求。
