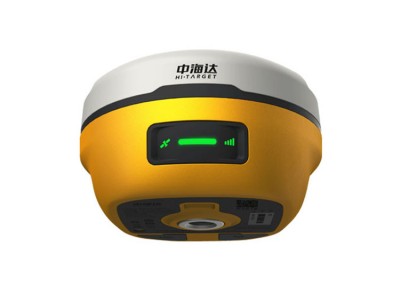

GNSS 实时动态测量接收机（激光影像 RTK）

国家标准规范说明

BD 420023-2019是北斗GNSS RTK接收机专用行业规范，完整规定测绘型RTK设备的卫星接收通道、定位精度、惯导性能、数据协议、环境防护等硬性检测指标，所有用于国土、工程测绘的北斗兼容测量接收机必须满足这份标准，设备采集的坐标数据可作为国土确权、工程验收合法成果。

配套执行GB/T39616-2020卫星网络RTK测量国标，规范了网络差分作业流程、点位精度评判、数据存储格式，本款V5Pro支持NTRIP、VRS等主流网络差分模式，完全匹配国标对外业测量设备的功能要求，可适配全国各省市CORS基准站网络作业。

两项标准同步要求测绘设备需具备宽温工作、高防尘防水、多格式静态存储能力，这款设备IP68防护、-45℃超低温作业、双格式静态存储的设计全部达标，可满足野外山区、露天工地全年不间断测绘作业需求。

多传感器融合测绘设备工作逻辑讲解

整机核心搭载1408全通道GNSS芯片，同步接收北斗、GPS、GLONASS、伽利略、QZSS、IRNSS六大全球卫星系统全部民用频点，通过多频点抗干扰滤波算法解析卫星定位信号，快速解算出测点平面与高程坐标，输出1至20Hz连续定位数据。

设备集成200Hz高频惯性导航模组，实现无感自动初始化，无需人工摇晃校准，倾斜作业时自动补偿杆高偏差，搭配机身Class3R激光测距模组、双高清摄像镜头，形成卫星定位+惯导补偿+激光测距+实景影像四合一测量体系。

内置Linux系统完成多传感器数据融合运算，激光测距数值、实景影像画面、卫星坐标实时叠加同步传输至配套手簿，实现实景放样、远距离非接触测量、CAD三维图纸可视化放样，解决传统RTK必须到达测点才能采集坐标的局限。

机身内置1W大功率可调电台、4G全网通eSIM、蓝牙5.2、双频WiFi多通道通信模组，可自由切换电台差分、网络CORS、L-BAND星站差分三种作业模式，无手机信号偏远山区也能稳定获取差分数据，持续输出高精度固定解。

镁合金机身野外作业耐用特性

整机外壳采用轻量化一体成型镁合金材质，金属密度低、整机重量控制在0.74kg以内，测绘人员长时间手持对中杆作业不易产生手臂疲劳，同时镁合金具备高强度抗冲击性能，工地跌落、磕碰不易变形开裂。

整机密封结构达到IP68最高工业防护等级，可完全隔绝粉尘、泥沙侵入，短时深水浸泡不会损坏内部主板、天线、激光模组，雨季户外、隧道泥泞工地、矿山多粉尘环境均可稳定作业。

内部核心元器件全部做宽温耐候处理，工作温度覆盖零下45度至零上75度，北方冬季冻土野外、南方夏季高温露天工地都不会出现芯片停转、激光失准、定位漂移故障；机身接缝搭配耐高低温硅胶密封件，长期冷热交替不会硬化漏水。

光学镜头表层做耐磨防刮涂层，野外砂石、树枝剐蹭不会损伤镜片，保障激光测距、影像采集清晰度；内置大容量64GB固态存储，可长期留存上万组静态观测数据、影像放样记录，无内存卡丢失数据风险。

V5Pro激光双摄RTK核心作业优势

第一，全星座超大通道接收能力，1408通道同步捕捉全部卫星频点，城市高楼、山林遮挡环境下卫星信号捕捉数量更多，RTK固定解速度小于10秒，固定可靠性高于99.99%，大幅减少野外等待搜星耗时。

第二，激光+实景影像双功能拓展作业边界，5米内激光测距误差≤2cm、10米≤3cm，无需走到障碍物遮挡点位，远距离非接触采集坐标；实景放样画面直观叠加CAD图纸，新手也能快速找准放样点位，放样精度稳定控制在2cm级别。

第三，无感惯导大幅简化操作流程，开机自动完成惯导初始化，倾斜、高低不平地面无需严格垂直对中杆，8mm倾斜补偿精度规避人为杆高误差，提升地形图、地籍测绘数据一致性。

第四，多模式差分通信适配全场景，内置电台7公里作业距离适配中小工地独立基准站；4G eSIM附赠3年流量，全国CORS网络即开即用；L-BAND星站差分无手机信号区域也可独立作业，山区、荒漠项目不受通讯限制。

设备适配测绘行业应用场景

国土地籍、不动产确权测绘是核心使用场景，实景影像拍照留存宗地边界影像，激光测距测量房屋墙角、绿化带遮挡点位，惯导倾斜测量提升野外地籍采集效率，静态双格式存储数据可直接用于国土数据库入库。

公路、铁路、市政工程施工放样，CAD实景三维放样功能直观展示道路中线、管网、构筑物点位，远距离激光测量跨越沟渠、基坑，不用架设临时脚手架，降低高空、深坑作业安全隐患。

矿山、电力线路勘测，IP68防护适应矿区粉尘、野外雨雪环境，宽温机身适配冬季山区低温作业，星站差分解决偏远矿区无手机网络问题，高效完成杆塔点位、矿区边界勘测。

建筑房产、园林规划测绘，实景影像记录现场地貌，双摄成像同步留存施工前后对比影像，静态高精度观测可完成小区控制网布设，满足规划验收精度标准。

测绘项目采购选型实操要点

采购测绘RTK设备必须确认设备符合BD 420023-2019北斗RTK通用规范，无标准认证的杂牌设备定位精度无保障，采集成果无法通过自然资源部门验收。

常年山林、高楼密集城区作业优先选择1408全通道机型，多卫星频点接收抗遮挡能力更强；需要房屋、基坑远距离测量，必须选用带Class3R激光测距、双摄影像的V5Pro型号。

偏远山区、无移动信号区域作业，需确认设备支持L-BAND星站差分，仅依靠4G网络的机型无法正常开展野外测绘；市政、公路批量放样项目，实景影像放样功能可显著缩短现场作业时长。

北方严寒地区野外作业重点核对-45℃低温工作参数，普通民用测绘设备低温会出现搜星卡顿、电池快速掉电，本款宽温机型可全年稳定作业；工地泥泞、粉尘环境优先选用IP68防护等级机型。

野外作业与设备养护操作规范

每日出工前检查机身激光镜头、卫星天线有无泥沙遮挡，镜头污渍会造成激光测距数值漂移，使用专用镜头软布擦拭，禁止砂石、金属硬物刮擦光学镜片。

切换差分模式前核对电台频段、网络CORS账号参数，静态观测作业提前设置Rinex存储格式，采集完成后及时导出数据备份，避免机身存储满覆盖历史观测记录。

设备充电仅使用配套USB标准充电器，禁止大功率快充损坏电池；长期存放需将电量充至50%，放置55℃至+85℃区间干燥库房，避免阳光长期暴晒镁合金机身。

每年联系厂家完成整机计量检定，校准RTK定位精度、激光测距误差、惯导补偿参数，留存检定证书，满足国土、工程测绘项目资料审核要求。

整机配套售后保障相关说明

每台V5Pro激光双摄RTK出厂前完成卫星搜星、定位精度、激光测距、防护等级全套检测，附带原厂出厂质检合格报告；镁合金机身、GNSS主板、激光模组、惯导传感器等核心部件提供专项质保服务。

厂家配套全套Hi-Survey专业测绘软件，同步提供实景放样、静态数据处理、CAD图纸导入导出操作教学，支持设备在线OTA免费升级固件，持续更新卫星频点与测绘功能。

品牌同步配套全站仪、水准仪、手持测绘手簿、基准站接收机全套测绘设备，整套测量仪器可一站式配套采购，统一享受年度计量校准、故障检修技术支持。

品牌生产实力说明

中海达长期专注北斗GNSS测绘测量仪器研发生产，旗下RTK接收机、激光测绘设备、工程测量仪器规格品类齐全，整机镁合金壳体、卫星接收芯片、激光传感模组、惯导模块均自主研发调校，标准化生产线稳定把控整机定位、测距、防护性能，设备各项技术参数均经过第三方测绘计量机构核验，供货周期稳定，适配国土测绘、市政工程、矿山电力、建筑规划各类野外测量配套需求。
