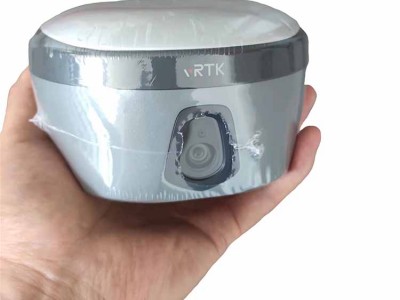

全星座影像型 GNSS RTK 接收机

国家标准规范说明

BD 420023-2019是北斗GNSS测绘接收机行业统一规范，完整划定多星座RTK设备卫星接收通道、多频信号解析、动态静态定位精度、数据存储格式、环境防护等级等硬性检测指标，国土、市政、水利、建筑工程测绘所用测量主机必须满足该标准，采集的CGCS2000平面坐标成果可直接通过项目验收归档。

配套执行GB/T39616-2020网络RTK测量国家标准，规范了CORS网络差分接入流程、实景放样点位精度评判、静态观测数据处理规则，这款北斗海达TS6内置全国通用CORS服务，开机即可输出2000国家大地坐标系坐标，完全匹配国内各地测绘作业规范。

两项标准同步要求野外测绘设备具备宽温工作、IP高等级防尘防水、多模式差分通讯能力，本机零下45℃至75℃宽温运行、IP68全密封防护、电台/4G双通讯架构全部达标，能够适配全年露天工地、山区、矿区复杂测绘环境。

多星座影像测绘主机完整运行逻辑讲解

整机搭载2GHz高性能多星GNSS芯片，1408通道同步接收北斗、GPS、GLONASS、伽利略、QZSS、IRNSS六大全球导航卫星全部民用频点，多系统联合解算降低高楼、树林遮挡带来的信号失锁概率，持续输出厘米级定位坐标。

机身搭载四核专用影像处理芯片，搭配双高清镜头实现2米至15米远距离实景影像测量，设备实时将现场实景画面与CAD设计底图叠加，3厘米稳定放样精度，无需走到遮挡点位即可完成坐标采集，解决基坑、沟渠、围挡遮挡无法直接对中的作业难题。

内置无感惯导传感模组，开机无需人工摇晃校准自动完成初始化，测量时地面坑洼、对中杆倾斜状态下自动补偿杆高偏差，搭配机身电子气泡实时提示垂直状态，大幅减少人为操作带来的数据误差。

主机搭载双网双待4G通讯模块，内置三年流量eSIM卡，无手机信号薄弱区域可切换内置0.5W至2W可调功率电台转发差分信号，同时支持WiFi热点、蓝牙4.0多通道连接配套iHand55手簿，Hi-Survey测绘软件内置CAD解析、AI语音控制、三维点云建模全套工具，离线无网络环境也可完成图纸放样与数据采集。

镁合金密封机身野外长期作业耐用特性

整机外壳采用一体压铸轻量化镁合金材质，整机重量控制在0.97kg以内，长时间手持对中杆测绘不会产生手臂酸胀疲劳，镁合金结构强度高，工地2米高度跌落不会出现壳体开裂、内部元件损坏。

整机密封结构达到IP68最高工业防护标准，可完全隔绝工地泥沙、雨水、粉尘侵入机身内部，雨季露天施工、矿山多粉尘作业、泥泞基坑环境下，主板、卫星天线、影像镜头不会进水短路故障。

内部全部元器件做宽温耐候处理，北方冬季零下45℃冻土野外、南方夏季零上75℃露天高温工地均可稳定搜星定位，不会出现芯片卡顿、电池快速掉电、影像画面漂移问题；机身接缝搭配耐高低温硅胶密封件，长期冷热交替不会硬化漏水。

内置7000mAh大容量锂电池，常规移动站模式可连续稳定作业15小时，单日中小型工地放样、地籍测绘无需中途更换电池；整机平均功耗仅2.6W，低功耗影像处理器相比前代设备性能提升50%，长时间影像放样不会快速消耗电量。

北斗海达TS6影像RTK核心作业实用优势

第一，双镜头实景影像测量拓展作业边界，2至15米远距离非接触放样，3厘米稳定精度，沟渠、基坑、围挡遮挡点位无需搭设脚手架，降低高空、深坑作业安全隐患，暗光环境镜头成像清晰不影响放样作业。

第二，全星座全频段信号接收能力强，1408多频通道在城市高楼峡谷、茂密山林遮挡环境下可捕捉更多卫星信号，RTK固定解获取速度更快，减少野外等待搜星初始化的闲置时间。

第三，双网双待通讯架构适配各类信号环境，4G全网通搭配三年流量，城区依托CORS网络直接作业；偏远无手机信号区域切换大功率内置电台，116组可调频道兼容市面绝大多数基准站设备，差分信号传输稳定不中断。

第四，配套Hi-Survey软件功能覆盖全流程测绘需求，CAD图纸直接导入、AI语音解放双手、三维点云建模满足地形数字化采集，离线模式下也可完整完成放样、测点工作，不受网络信号限制。

设备适配测绘行业各类野外作业场景

建筑施工、市政道路放样是核心使用场景，实景影像功能直观展示道路中线、构筑物、管网设计点位，基坑、边坡远距离测量无需下坑，IP68防护适配工地泥水、粉尘环境，内置CORS开机直接输出CGCS2000标准坐标，满足施工验收规范。

国土不动产地籍、乡镇宗地测绘，多星座卫星信号在村庄房屋密集区域固定解稳定，双通讯模式适配偏远乡村无4G信号地块，静态双格式存储数据可直接导入国土确权数据库归档。

矿山、电力杆塔野外勘测，宽温机身适配冬季严寒、夏季高温矿区环境，大功率电台拓展作业距离，三维点云建模功能可采集矿区地形地貌，为开采规划提供数字化地形数据。

园林规划、水利渠道勘测，无感惯导倾斜补偿适配田间坑洼不平地面，实景影像同步留存现场地貌影像，方便后期图纸核对、工程量复核。

测绘项目采购选型实操判断要点

采购工程测绘RTK主机首要确认设备符合BD 420023-2019北斗多星座测绘设备规范，无标准认证设备定位精度无保障，观测成果无法通过自然资源、工程质监部门验收。

工地基坑、围挡遮挡点位较多的施工项目，优先选用带双镜头实景影像测量的TS6型号，远距离放样功能可大幅提升现场作业效率；仅开阔场地长线线路测绘，可选择无影像基础款机型。

偏远山区、矿区无稳定手机4G信号区域，重点核对内置可调功率电台配置，仅依靠网络差分的机型无法独立完成野外作业；常年高温、严寒露天作业，必须确认设备-45℃至75℃宽温工作参数。

需要数字化地形、场地三维建模的规划、矿山项目，优先选择搭载三维点云建模功能的Hi-Survey配套机型，可省去额外三维扫描设备采购成本。

野外测绘作业与设备养护操作规范

每日出工前擦拭机身顶部卫星陶瓷天线与前端双影像镜头，泥沙、树枝遮挡会削弱卫星信号、造成实景放样数值漂移，使用专用镜头软布擦拭，禁止砂石、金属硬物刮擦光学镜片。

切换电台、网络差分模式前核对频段、CORS账号参数，静态观测作业提前设置Rinex、GNS双存储格式，采集完成后及时导出数据备份，避免机身存储满自动覆盖历史观测记录。

设备充电仅使用配套15W以内USB标准充电器，禁止大功率快充损坏内置锂电池；长期闲置存放时将电池电量维持50%左右，放置常温干燥库房，避免阳光长期暴晒镁合金机身造成表层老化。

每年联系厂家完成整机计量检定，校准RTK动态定位、实景放样精度、惯导补偿参数，留存检定证书，满足国土、工程测绘项目资料内审、甲方现场核查要求。

整机配套售后保障相关说明

每台北斗海达TS6影像RTK出厂前完成全通道搜星、定位精度、影像放样、防护等级、续航时长全套性能检测，附带原厂出厂质检合格报告；镁合金机身、GNSS主板、影像镜头、惯导传感器、锂电池等核心部件提供专项质保服务。

厂家配套完整iHand55手簿与Hi-Survey测绘软件操作教学，同步讲解实景放样、三维点云建模、CORS网络接入、云端协同作业全流程，支持设备在线OTA免费升级固件，持续更新卫星频点与测绘配套功能。

品牌旗下全系列测绘RTK设备完整覆盖，包含海星达、中海达、华星、北斗海达四大子品牌多款型号，整套测量仪器可一站式配套采购，统一享受年度计量校准、故障远程检修技术支持。

品牌生产实力说明

中海达集团长期专注北斗GNSS高精度测绘测量仪器研发生产，旗下北斗海达子品牌面向工程测绘市场打造高性价比RTK系列，整机镁合金壳体、多星接收芯片、影像传感模组、惯导模块均自主研发调校，标准化生产线稳定把控整机定位、影像放样、防护续航性能，设备各项技术参数均经过第三方测绘计量机构核验，供货周期稳定，适配建筑施工、国土测绘、矿山电力、市政水利各类野外高精度测量配套需求。
