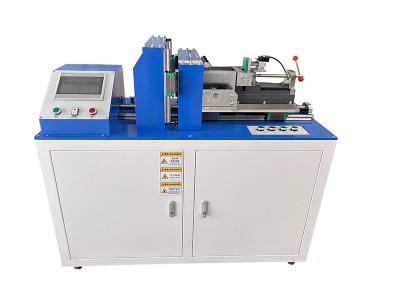

交联电缆护套切片试验机

table>

国家标准规范说明

这款DC-Z29一体切片设备专为电缆国标试样制备设计，设备切削、夹持、分切功能完全匹配GB/T 12706、GB 11017两项电力电缆检测强制标准要求。交联电缆绝缘、护套的热延伸、拉伸试验，都需要厚度均匀、切面平整的标准试样，人工裁切无法满足精度，必须采用专业切片仪器完成标准化制样。

线缆质检对试片厚度一致性要求严格，厚度偏差过大会直接导致拉力、热延伸检测数据失真，该设备依靠精密导轨结构稳定控制切削进给量，从硬件层面保障检测数据具备实验室复现性。

DC-Z29一体切片设备功能结构详解

DC-Z29属于横向、纵向双功能一体化护套切片设备，整合线缆纵向对剖、端面环形切片两套加工结构，一台机器即可完成交联电缆、控制电缆护套与绝缘层全部制样工序，不用单独采购多台制样设备，节省实验室设备摆放空间。

设备滑动传动部位采用高精度直线导轨与滑块组合，切削进给过程运行顺滑无卡顿，刀片进给速度均匀稳定，最终切割出的试片厚薄误差极小，完全符合实验室检测试样外观标准。

整机搭载0.55KW专用切削电机，搭配硬质合金宽幅切片刀，刀片宽度达100mm，一次走刀就能完整切取长200mm标准试样，无需多次分段裁切，提升质检人员制样效率。

夹持结构与切削可调参数说明

设备配备两种夹持工装，常规线缆固定夹具最大可夹紧外径130mm电缆，适配绝大多数低压交联电力电缆、信号控制电缆；独立端面切环专用卡盘支持直径150mm工件装夹，粗截面高压电缆护套环样制备也能兼容。

切削厚度可在0.2mm至3mm区间无级调节，操作人员可根据不同检测项目需求调整厚度，薄试片用于低温拉伸、厚试片适配热延伸试验，一机覆盖多类检测试样需求。

纵向对剖功能可沿电缆护套轴向完整剖开，分离内部绝缘层与外护套，方便工作人员分别制取绝缘试样、护套试样，分开开展材料性能对比检测。

设备配套检测试验用途

使用本设备切取的均匀试片，可直接配套电子拉力试验机做绝缘护套拉伸强度、断裂伸长率检测，同时适配热延伸试验装置，检验交联材料高温下的形变稳定性，以此判定电缆绝缘护套原材料是否达标国标。

设备广泛用于电缆生产企业出厂质检车间、第三方公正检测实验室、市场监管检验机构、高校高分子材料实验室，是交联线缆成品出厂检验必备前置制样仪器。

整机外形尺寸规整，底座稳固，放置在标准实验台地面即可固定使用，三相380V工业电源直接供电，开机调试简单，新手短时间内就能熟练完成电缆切片操作。

同厂配套全套橡塑检测仪器清单

该设备生产厂家可提供整套电线电缆、橡塑材料实验室检测设备，一站式配齐全流程检测仪器，适配新建电缆质检实验室采购需求。

力学检测设备包含电子拉力试验机、冲击试验机、环刚度试验机、磨耗试验机；橡塑流变与理化仪器有熔融指数测定仪、橡胶硫变仪、密度计、测厚仪、标准冲片机。

环境模拟类仪器搭配高低温环境试验机、橡塑低温脆性试验机，可搭建完整标准化电缆检测实验室，覆盖电缆原材料到成品全项目国标检测需求。

设备日常操作维护基础要点

每次装夹电缆前清理卡盘、导轨内部电缆碎屑，线缆装夹保证同心不偏移，偏心夹持会造成切片厚薄不均，损坏硬质合金刀片。

刀片长期使用出现毛刺、缺口时及时更换，切削完成后擦拭导轨并涂抹少量润滑油，避免导轨生锈卡顿，保证长期切削精度稳定。

定期核对切削厚度刻度标尺，每半年做一次精度校准，防止刻度偏移导致试样厚度超标，影响后续检测数据准确性。

品牌生产实力说明

该设备生产厂家长期深耕电线电缆、橡塑材料专用检测试验机研发制造，全线仪器均依据现行线缆国标设计生产，出厂前全部完成切削精度、夹持稳定性全项检测。产品线覆盖制样设备、力学试验机、环境模拟仪器，设备结构工艺成熟，参数标准化，可成套供应线缆实验室整套检测方案，设备配件供货稳定，售后技术维护体系完善，适配线缆制造工厂、第三方检测机构长期常态化试样制备使用。
