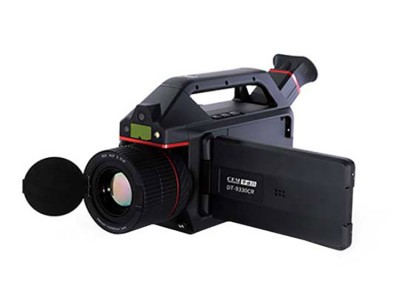

便携式 VOC 光学气体成像红外热像仪

国家标准规范说明

DT-9330CR气体泄漏热像仪整机OGI气体成像检测性能、测温系统、环境适应性全部依据GB/T 47577-2026《无损检测 VOCs泄漏光学气体成像检测方法》全新国标、HJ 733-2014《泄漏和敞开液面排放的挥发性有机物检测技术导则》环保行业规范、GB/T 19870-2018《工业检测红外热像仪》通用设备标准完成研发与出厂校准检测。

三套标准统一规范石化行业VOC泄漏可视化检测、环保执法取证的设备硬性指标与检测流程，本机拍摄的气体泄漏红外影像、温度数据可直接作为环保、消防部门现场执法取证归档材料，检测报告具备监管机构采信效力，满足石化企业LDAR泄漏检测修复合规工作要求。

制冷型机芯专属气体探测核心能力讲解

这款DT-9330CR是专业级OGI光学气体成像设备，区别于普通测温热像仪，搭载专用制冷型320×256红外探测器，匹配3.2~3.54μm甲烷特征吸收波段，专门捕捉管道、阀门、法兰处挥发的VOC、甲烷气体，将无色无味的泄漏气体转化为可视化动态云团图像，远距离快速筛查泄漏点位。

设备热灵敏度低至＜10mK，搭配0.79mrad高精度空间分辨率，微小微量泄漏也能清晰识别，不会出现漏检、模糊虚影；整机预热时间控制在5分钟以内，开机即可投入厂区巡检，无需长时间等待机芯制冷稳定。窄角度14.5°×10°长焦镜头搭配1~32倍连续电子变倍，远距离高危储罐、高空管道无需近距离靠近，保障检测人员人身安全。

对焦系统集成手动、电动、自动三种模式，大面积厂区快速巡检使用自动对焦，精细排查阀门微小泄漏切换手动精准对焦，兼顾巡检效率与检测精度；30Hz高帧频画面无拖影，流动的气体云团动态清晰，不会错过瞬时微量泄漏。

全维度测温分析与智能声光预警功能

设备同时兼顾VOC气体检漏与高精度温度检测两大功能，测温区间覆盖-40℃至350℃，低温储罐、高温炼化设备均可同步完成泄漏筛查与温度监测。测温分段精准校准，100℃以内误差仅±1℃，高温工况误差控制在读数2%以内，满足设备壁厚、介质温度精准测算需求。

系统内置十余组点、线、区域测量工具，可同步标记设备多处温度点位；支持0.01步进连续调节辐射率，搭配环境温湿度、测距补偿校正，金属、保温层、防腐涂层各类材质测温误差大幅降低。自带高温、低温双重声光报警，设备管壁超温、异常高温隐患实时提醒，同步标记画面异常区域。

内置12套标准成像调色板，还支持自定义调色方案，可根据现场光线、气体浓度切换成像色彩，弱泄漏气体云团辨识度大幅提升；5.5寸1920×1080 OLED高清屏搭配独立电子寻像器，强光户外、昏暗厂房内均可清晰观察画面细节。

激光定位测距与选配甲烷定量检测模块

机身标配二级635nm红色激光指示器，激光光斑实时叠加在红外成像画面上，精准锁定气体泄漏对应的实体点位，方便现场标记、拍照取证；可选配长距离激光测距组件，最远测距超1500米，屏幕实时显示检测距离，方便记录泄漏点空间位置，完善巡检档案。

可加装专用激光甲烷检测模块，实现泄漏浓度定量测算，量程覆盖0~99999ppm·m，最低检出限300ppm·m，检测灵敏度5ppm·m，既能可视化找漏，又能量化泄漏量级，满足环保部门定量检测、企业分级管控泄漏隐患的双重需求。

机身搭载1600万像素可见光辅相机，同步记录现场实景，每张图片、视频可配套语音、文字注释，标注设备编号、泄漏点位、检测时间；支持定时自动抓拍，3秒至59分59秒周期自定义，无人值守连续巡检留存完整证据资料。

大容量存储、高清输出与完整多媒体记录配套

设备采用可插拔TF卡存储，兼容51GB及以上大容量存储卡，双格式存储方案兼顾原始数据与通用视频文件。图片保存标准JPEG格式，完整绑定测温、气体检测原始参数；视频支持16位红外原始数据流与带音频MP4两种格式，既可供实验室专业数据分析，也可直接播放提交执法材料。

完整音频配套体系，单帧图片可录制语音备注、文字标注，录像同步收录现场声音，后期复盘可还原现场工况；配备独立HDMI高清视频输出接口，可外接大屏、记录仪实时同步画面，多人协同查看泄漏成像。系统内置多语言操作界面，温度单位可自由切换℃/°F/K，适配不同操作人员使用习惯。

主流落地应用场景与现场操作规范提示

设备核心服务石油炼化、天然气输送、化工园区、油气仓储行业，用于管道、储罐、阀门、泵体、法兰密封点甲烷、VOC挥发性有机物泄漏远距离可视化排查；同时供生态环境执法、消防应急部门现场取证、隐患排查，快速定位无组织排放点位，出具合规影像证据。

现场巡检优先保持安全距离，利用长焦变倍远距离筛查高危密闭设备；每次检测前完成辐射率、环境温湿度校正，保证测温与气体识别准确；长期存放前清空存储卡，电池半电存放，避免极端高低温环境损伤制冷机芯。每年送至计量机构完成空间分辨率、热灵敏度、测温精度全套校准，确保检测数据符合环保、安监验收标准。

长期配套供应技术说明

CEM华盛昌长期专注工业红外检测、VOC气体泄漏成像仪器研发生产，规格齐全，工艺稳定，可适配石化炼化企业、环保执法大队、消防应急、第三方检测机构远距离气体检漏、温度监测配套需求，供货稳定，技术参数完善。全系OGI制冷型气体热像仪均按照VOC泄漏成像国标、工业红外检测规范完成灵敏度、测距、测温精度出厂校验，整机成像稳定，可长期为各类工矿、监管单位提供标准化泄漏检测设备与现场巡检、数据报告配套技术指导服务。
