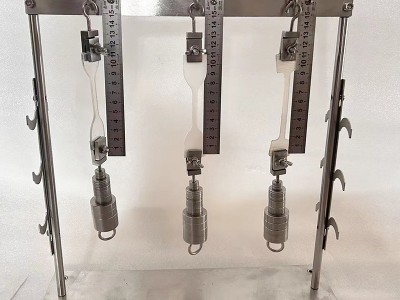

电缆绝缘护套热延伸试验装置

国家标准规范说明

整套热延伸试验装置的结构尺寸、砝码配重规格、夹具夹持方式均严格依据GB/T 2951-2008《电缆和光缆绝缘和护套材料通用试验方法》与GB 5013-2008《额定电压450/750V及以下橡皮绝缘电缆》两项线缆检测国标进行生产加工。

国标明确规定橡塑绝缘、护套材料高温热延伸检测必须采用分级标准砝码加载、固定式耐高温支架、刻度直尺测量形变长度，本套装置所有配件尺寸、砝码重量均经过计量校准，搭配401系列老化箱完成试验后得出的数据可直接用于线缆出厂质检报告、第三方检测机构合规存档，满足电线电缆行业材料性能判定要求。

装置核心用途与配套使用逻辑

DC-401热延伸试验装置属于线缆老化检测专用配套辅具，不能单独开展试验，必须搭配401-A系列高温老化试验箱配套使用，是检测橡胶、塑料类电缆绝缘层、外护套高温形变性能的专用工装。

电缆护套、绝缘材料在高温环境下会出现拉伸延展现象，该装置通过标准砝码施加恒定拉力，在规定高温恒温环境下静置规定时长，取出后测量试样拉伸长度，以此判定材料热延伸指标是否达标，区分劣质易形变橡塑材料与合格线缆原料。

整套工装全部采用耐高温原材料加工，长时间放置在300℃高温箱体内部不会出现支架弯曲、砝码氧化增重、夹具变形打滑等问题，保证多次重复试验的数据误差控制在标准允许范围内。

全套配件配置与分级配重设计优势

设备出厂配备完整成套配件，包含一体式不锈钢试验支架、三支150mm刻度钢直尺、三组砝码夹持夹，以及多规格分级标准砝码，无需额外采购配件即可直接开展多组试样同步检测。

砝码分为1g、2g、5g、10g、20g、50g、100g七种规格，多规格组合能够灵活搭配出国标要求的各类加载拉力，适配不同截面积、不同材质线缆试样的检测标准，不用单独定制专用配重块。

三组独立夹具可同时固定三根试样同步试验，对比不同配方橡塑材料的热延伸差异，大幅提升质检实验室单次试验检测效率，减少分批次试验带来的环境温度误差。高精度钢直尺刻度清晰，耐高温不变形，高温取出试样后可快速读取拉伸长度数值。

适配材料与各类行业使用场景

该装置主要服务电线电缆生产企业质检车间，针对PVC绝缘、橡胶护套、低烟无卤复合材料、聚氨酯填充护套等线缆原材料开展热延伸检测，是线缆出厂必检项目配套工装。

高校材料实验室、第三方橡塑检测机构也可配套使用，用于新型高分子塑料、弹性体材料高温拉伸形变研究，记录不同温度、不同拉力下材料延伸变化数据，为材料配方改良提供实测依据。

除线缆热延伸检测外，工装也可搭配高温烘箱完成小型橡塑密封件、塑胶管材高温拉伸耐久试验，一套工装可兼顾多类高分子材料高温力学性能测试，降低实验室辅具采购成本。

试验操作与配件养护基础提示

开展检测前，先将整套支架、夹具放入老化箱预热至规定试验温度，再固定试样、悬挂对应配比砝码，避免常温工装放入高温箱体造成箱内温度大幅波动，影响试验精度。

砝码使用后及时擦拭表面油污、橡塑析出物，长期沾染油污会造成砝码重量偏移，影响拉力标准；钢直尺避免磕碰刻度面，出现磨损模糊及时更换，保证长度测量数据准确。

试验完成后等待支架完全冷却再取出存放，高温支架直接接触台面容易造成漆面灼伤；整套配件存放于干燥通风柜体，防止铸铁砝码受潮生锈改变配重数值。

长期配套供应技术说明

长期专注橡塑、电线电缆全套检测试验设备及配套辅具生产，规格齐全，工艺稳定，可适配线缆厂质检实验室、第三方检测机构、高校材料科研实验室各类材料性能检测配套需求，供货稳定，技术参数完善。全系热延伸装置、老化试验箱、万能材料试验机均按照线缆检测国标完成尺寸、配重、耐高温性能校验，计量精度达标，可长期为线缆制造企业、材料检测单位提供标准化检测设备与配套工装及试验操作技术支持服务。</p
