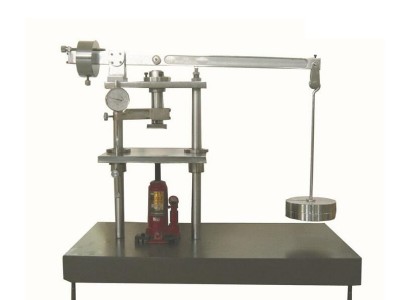

塑料波纹管导管压力试验机

国家标准规范说明

DC-3255导管压力试验机的加压结构、压头规格、变形测量系统全部依照GB/T 14823.2《电气安装用导管 特殊要求——刚性绝缘材料平导管》、JG/T 3050《建筑用绝缘电工导管及配件》、ZBG33008《聚氯乙烯塑料波纹电线管》三项管材检测标准设计制造。

上述标准统一规定了建筑电工塑料管压扁压力试验的加载力值、压块尺寸、变形测量判定方式，本机杠杆砝码加压结构输出载荷稳定，百分表可精准记录管材受压外径收缩量，整套检测数据可直接用于管材出厂质检、工地进场复检、第三方建材检测机构存档，满足建筑水电管材验收全部合规要求。

杠杆砝码式加压结构运行原理讲解

这款压力试验机区别于电动液压拉力设备，采用纯机械杠杆砝码加载结构，依靠砝码自重通过杠杆放大输出恒定压力，全程压力输出平稳无瞬时冲击，完美还原管材长期静态受压工况。

设备整体分为四大核心部件，厚重铸铁底座保障整机加压过程不晃动；杠杆放大机构均匀传递砝码载荷；千斤顶辅助调节升降平板高度适配不同管径试样；高精度百分表实时捕捉管材受压后的外径收缩变形量。

试验操作流程简单直观，将截取标准长度的波纹管、平导管放置在升降平板中心，上方平稳放置50×50mm标准钢压块，缓慢增加砝码重量，杠杆持续对试样施加递增压力，百分表同步记录外径压缩数值，静置规定时间后读取变形数据，判定管材抗压性能是否达标。

机械杠杆加压方式不会出现液压设备漏油、压力漂移问题，长期多次重复试验载荷误差稳定控制在±1%以内，同批次管材对比检测数据重复性高，减少设备自身误差带来的检测误判。

大行程升降平台与高精度变形测量配套优势

升降承压平板具备90mm可调升降行程，适配市面上多种规格32mm、40mm、50mm等常用建筑电工波纹管、刚性平导管，不用更换工装即可完成多种管径试样检测，设备通用性强。

平板台面尺寸252×240mm，放置管材试样时摆放空间充足，多根短试样可分区摆放对比测试，台面平整无凸起，保证管材受压受力均匀，不会出现局部单点挤压变形。

配套大量程百分表测量区间0~30mm，最小读数0.01mm，微小的管材外径收缩变化都能清晰读取，精准区分优质高刚性管材与低硬度易压扁劣质管材，细微性能差异可通过数值直观体现。

整套测量装置独立固定在机身侧边，不会受杠杆加压动作震动干扰，加压过程百分表指针稳定不跳动，操作人员可实时观测变形变化趋势，把控试验静置时长。

全品类电工管材适配使用场景细分

设备核心检测对象为建筑电气施工使用的各类绝缘塑料管，包含PVC刚性电工平导管、PVC塑料波纹电线管，是管材生产企业出厂必检力学设备。

工程监理单位、第三方建材检测实验室可用于工地进场管材抽样复检，通过恒定压力压扁试验核验管材抗压刚性，避免施工回填、浇筑混凝土时管路受压塌陷堵塞，降低后期电路检修、管路更换的工程隐患。

高分子材料研发实验室可使用本设备开展改性PVC、复合塑料管材配方对比试验，记录同等压力下不同配方管材的变形量，优化原料助剂配比，提升管材抗压耐久性能。

整机尺寸726×340×545mm，自重70kg，厚重铸铁底座放置平稳，无需地脚螺栓固定，普通质检操作台、试验室水泥台面均可安放，中小型管材加工厂、流动检测工位均可配套使用。

现场试验操作与设备日常养护提示

放置管材试样时保证管材、压块、杠杆中心垂直对齐，受力中心点偏移会造成管材单侧挤压，变形测量数值失真；砝码添加过程缓慢轻放，禁止抛掷砝码产生冲击载荷，人为造成管材破损。

试验完成后先取下全部砝码再降下升降平板，避免长期载荷持续作用于杠杆结构造成部件形变；百分表属于精密计量配件，擦拭、移动时轻拿轻放，避免磕碰表头影响测量精度。

每日试验结束清理平板表面塑料碎屑、管材析出油污，杠杆转轴、千斤顶螺杆定期涂抹防锈润滑油，防止金属部件生锈卡顿；每年送至计量机构校准砝码载荷、百分表精度，保障检测数据符合国标计量要求。

厂家全系列橡塑管材检测设备配套说明

厂家除DC-3255波纹管压力试验机外，完整覆盖橡塑、管材、线缆全套检测仪器，包含电子拉力机、环刚度试验机、冷热老化试验箱、冲击试验机、哑铃制样机、弯曲试验机、熔融指数仪、冲片机、测厚仪、硫变仪等整套试验设备。

管材质检实验室可一站式配齐制样、力学、老化全套检测设备，同厂设备试验标准、工装规格相互匹配，整套检测流程衔接顺畅，减少多供应商设备调试的繁琐工作。

长期配套供应技术说明

长期专注橡塑、建筑电工管材、电线电缆全套检测试验设备生产，规格齐全，工艺稳定，可适配管材制造车间、第三方建材检测机构、高校高分子材料实验室各类管材抗压性能检测配套需求，供货稳定，技术参数完善。全系管材压力试验机、制样设备、老化箱体均按照建筑管材、塑料检测国标完成载荷、变形精度校验，计量指标达标，可长期为管材生产企业、工程检测单位提供标准化检测设备与现场试验操作技术支持服务。
