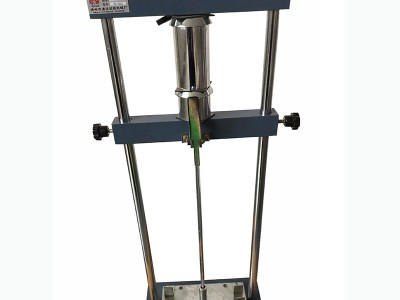

建筑绝缘电工导管冲击试验机

国家标准规范说明

DC-6001塑料管冲击试验机的落锤高度、重锤配重、工作台结构、冲击工装尺寸全部依照GB/T 14823.2《电气安装用导管 特殊要求——刚性绝缘材料平导管》、JG/T 3050《建筑用绝缘电工导管及配件》、ZBG33008《聚氯乙烯塑料波纹电线管》三项管材检测规范完成加工与出厂校验。

以上标准统一规定建筑电工塑料管落锤冲击试验的工装尺寸、冲击能量、试样判定标准，本机整套落锤组件、V型支撑工装完全匹配国标公差要求，冲击后观测管材开裂、破损情况得到的试验结果，可直接用于管材出厂质检、工地进场材料复检、第三方建材检测机构存档，完全满足建筑水电管材验收合规要求。

落锤式冲击设备完整试验运行逻辑

这款冲击试验机采用纯机械落锤结构，依靠固定高度自由落体产生标准冲击能量，模拟管材运输、土建回填施工过程中受到硬物撞击的受力工况，以此检测塑料管材抗冲击、抗开裂性能。

整机由厚重铸铁底座、垂直导向立柱、光滑金属导杆、配重冲击锤、磁吸挂钩、两种规格支撑工作台构成，整体结构简洁无复杂电控部件，上手门槛低，普通质检人员经过简单讲解即可独立完成整套检测流程。

操作时根据管材规格选择平板或120°V型工作台放置试样，将1kg或2kg标准重锤提升至300mm固定高度，挂钩锁死重锤后松开卡扣，重锤沿导杆垂直自由下落撞击管材，单次冲击完成后取出试样，观察管材外壁、内壁有无裂纹、碎裂、发白脆化等破损缺陷，以此判定管材冲击强度是否达标。

300mm恒定下落高度搭配两种配重锤，可组合输出国标规定6J标准冲击能量，下落过程依靠光滑导杆限位，重锤不会左右偏移，冲击点始终落在管材中心位置，避免落点偏移造成试验数据失真，多次重复试验对比结果一致性高。

双工作台切换工装带来的适配优势

设备配备两种可更换工作台，平板工作台适配硬质平直绝缘平导管，120°V型槽工作台专门适配波纹类管材，波纹管材卡入V型槽内不会滚动移位，保证冲击点位精准可控，不用额外定制工装即可检测市面上两类主流电工套管。

间隔钢块端部曲率半径严格按照R300mm国标尺寸加工，撞击接触面弧度贴合管材外壁，不会出现单点尖锐挤压，完整还原实际撞击受力状态，避免人为造成管材非正常破损，保障试验判定客观真实。

导向导杆采用抛光不锈钢材质，摩擦阻力极小，重锤下落顺滑无卡顿，不会消耗冲击动能，保证实际冲击能量稳定达到6J标准值；立柱与底座一体化焊接固定，整机自重20kg放置台面不会发生晃动、移位，无需额外地脚螺栓固定。

多类建筑电工管材适配使用场景

设备核心检测对象为建筑电气施工配套塑料管材，包含PVC刚性绝缘平导管、PVC塑料波纹穿线管，是管材生产企业生产线出厂必检力学试验设备。

工程监理单位、第三方建材检测实验室可用于工地进场管材抽样复检，核验管材抗撞击性能，防止回填、浇筑混凝土时管材受石块、钢筋撞击破裂，规避后期线路短路、管路报废返工的工程隐患。

高分子材料研发实验室可利用本机开展改性PVC、复合绝缘管材配方对比试验，同等冲击能量下对比不同配方管材破损程度，调整原料助剂配比，提升管材耐撞击耐久性能。

整机外形尺寸小巧仅300×140×670mm，重量轻便便于搬运挪动，中小型管材加工厂、现场流动检测工位、小型材料实验室普通操作台均可安放，无需改造专用场地。

试样摆放与设备日常养护实操要点

放置管材试样时，平直管材选用平板工作台，波纹管材固定在120°V型槽内部，保证管材完全贴合支撑面，无悬空、翘起部位，悬空位置受冲击容易出现非正常断裂。

提升重锤时确认挂钩完全锁死配重块，避免未固定牢固提前坠落造成人员磕碰；释放重锤动作轻柔，禁止人为向下推送重锤增加额外冲击力，人为加速下落会放大冲击能量，无法客观反映管材本身强度。

每日试验结束清理工作台、导杆表面塑料碎屑，碎屑堆积会增大重锤下落摩擦阻力，改变实际冲击能量；导向导杆定期涂抹少量防锈润滑油脂，防止金属部件生锈卡顿。

每年送至计量机构校准重锤质量、落锤高度、工装曲率尺寸，保证长期检测尺寸、能量精度符合建材检测国标计量要求，试验数据具备完整合规效力。

厂家全套橡塑管材检测配套仪器说明

厂家除DC-6001电工导管冲击试验机外，完整覆盖橡塑、管材、线缆全流程检测仪器，包含电子拉力机、环刚度试验机、冷热老化试验箱、弯曲试验机、哑铃制样机、波纹管压力试验机、球压耐热试验装置、熔融指数仪、冲片机、测厚仪、硫变仪等全套检测设备。

管材、线缆质检实验室可一站式配齐制样、力学、耐热全套检测设备，同厂设备试验标准、工装规格相互匹配，整套检测流程衔接顺畅，减少对接多家供应商调试设备规格产生的额外工作量。

长期配套供应技术说明

长期专注橡塑、建筑电工管材、电线电缆全套检测试验设备与配套工装生产，规格齐全，工艺稳定，可适配管材制造车间、第三方建材检测机构、高校高分子材料实验室各类管材抗冲击性能检测配套需求，供货稳定，技术参数完善。全系管材冲击试验机、制样设备、老化箱体均按照建筑管材、塑料检测国标完成冲击能量、工装尺寸精度校验，计量指标达标，可长期为管材生产企业、工程检测单位提供标准化检测设备与现场试验操作技术支持服务。
