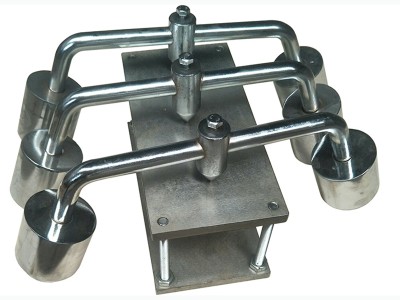

绝缘电工套管球压耐热试验装置

国家标准规范说明

本款DC-0826球压耐热工装的压球尺寸、载荷重量、试样放置结构全部依照GB/T 14823.2《电气安装用导管特殊要求—刚性绝缘材料平导管》与JG/T 3050《建筑用绝缘电工套管及配件》两项建材检测国标加工制造。

两项标准统一规定了建筑电工塑料套管耐热判定试验流程，明确要求60℃恒温环境下施加20N恒定压力保压60分钟，冷却后压痕直径不得大于2mm，本机整套载荷、钢球规格完全匹配国标公差要求，搭配老化烘箱完成试验后得出的压痕尺寸数据，可直接作为管材出厂质检、工地进场复检、第三方建材检测机构合规存档依据，满足建筑水电管材验收规范全部硬性要求。

管材耐热性能检测完整试验原理

这款球压耐热装置属于配套高温烘箱使用的专用检测工装，无法单独完成试验，核心用来检验PVC绝缘电工套管、塑料管件在高温环境下的抗软化、抗形变能力。

建筑预埋电工套管长期埋藏在混凝土内部，环境温度会随墙体、地暖升高，若塑料耐热性能不足，高温受压后会出现凹陷软化，缩小管路内径甚至堵塞穿线通道，存在后期电路检修困难的隐患。

试验流程还原管材预埋高温受压工况，将剖开的套管试样与整套工装一同放入恒温60℃±2℃老化箱，5mm标准钢球在20N恒定载荷下垂直压在管材凹面，持续保压一小时，取出冷却后使用游标卡尺测量钢球留下的压痕直径，以此判定材料耐热性能是否达标。

全不锈钢一体结构带来的使用优势

整套工装全部采用304不锈钢一体加工成型，耐高温、耐塑料高温析出物腐蚀，长期放置在60℃恒温烘箱内部不会出现生锈、结构变形，不会因为金属氧化改变20N标准载荷数值。

施压钢球选用高硬度轴承钢精密加工，直径严格控制5mm，球面光滑无毛刺，施压过程不会划伤管材试样表面，保证压痕轮廓规整，卡尺测量尺寸精准无偏差。杠杆配重结构经过精密平衡调校，输出载荷稳定维持20N，无压力衰减、瞬时冲击等问题。

整机尺寸小巧仅380×250×120mm，净重8kg，轻便易搬运，市面常规401系列热老化试验箱均可容纳整套工装，无需定制超大容积烘箱，中小型管材加工厂、小型检测实验室无需改造现有设备即可配套使用。

多类绝缘管材适配落地使用场景

工装核心检测对象为建筑电气施工使用的各类硬质绝缘塑料套管，包含PVC刚性电工平导管、套管直接、弯头、接线盒等配套塑料管件，是管材生产线出厂前必检配套工装。

工程监理、第三方建材检测机构可用于工地进场管材抽样复检，核验采购管材耐热指标是否符合国标，杜绝低耐热劣质管材预埋后高温塌陷，降低后期工程返工、电路故障维修成本。

高分子材料研发实验室可利用工装开展改性PVC、复合绝缘塑料配方对比试验，通过同等温度、同等压力下的压痕大小对比材料耐热差异，优化原料助剂配比，提升管材高温耐久性能。

工装操作流程简单直观，无需电控、编程调试，质检人员仅需放置试样、放入烘箱计时即可完成检测，零基础操作人员短时间内即可熟练掌握整套试验操作。

试验操作流程与工装日常养护实操提示

试验前按照标准截取80mm长度套管并沿轴向剖开，将剖开后的管材凹面朝上平稳放置在工装平板，保证钢球垂直压在管材中心位置，受力偏移会造成压痕形状不规则，测量数值失真。

整套工装连同试样一同放入烘箱升温至60℃±2℃，待箱体温度稳定后再放下压球开始计时，禁止常温工装直接放入高温箱体，避免箱内温度大幅波动干扰试验条件。保压满60分钟后取出试样自然冷却至室温，再使用游标卡尺测量压痕直径。

每次试验结束擦拭钢球与工装平板表面塑料碎屑，碎屑堆积会改变钢球接触状态；长期闲置时放置干燥通风柜体，在杠杆转轴薄涂防锈润滑油，防止不锈钢部件卡滞生锈。

每年送至计量机构校准杠杆载荷、钢球直径尺寸，保证长期检测精度符合建材检测国标计量要求，试验数据具备完整合规效力。

厂家全套橡塑管材检测设备配套介绍

生产厂家除DC-0826球压耐热试验装置外，可一站式供应橡塑、管材、电线电缆全套检测仪器，包含电子拉力机、环刚度试验机、冷热老化试验箱、弯曲试验机、哑铃制样机、波纹管压力试验机、熔融指数测定仪、冲片机、测厚仪、硫变仪等完整检测设备。

管材、建材质检实验室可统一采购整套检测设备，制样、力学、耐热试验设备标准相互匹配，整套检测流程衔接顺畅，不用对接多家厂商调试设备规格，简化实验室设备采购与运维管理工作。

长期配套供应技术说明

长期专注橡塑、建筑电工管材、线缆全套检测试验工装与主机设备生产，规格齐全，工艺稳定，可适配管材制造车间、第三方建材检测机构、高校高分子科研实验室各类耐热性能检测配套需求，供货稳定，技术参数完善。全系球压工装、老化试验箱、力学试验机均按照建筑管材检测国标完成载荷、尺寸、耐高温性能校验，计量精度达标，可长期为管材生产企业、工程检测单位提供标准化检测工装、整机设备以及现场试验操作技术支持服务。
