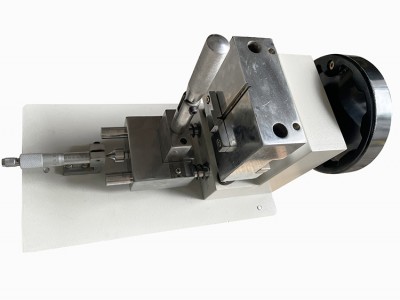

塑料悬臂梁冲击缺口制样机

国家标准规范说明

本款DC-0838缺口制样机的铣刀轮廓、试样夹具尺寸、进给切削参数全部依照GB/T 1043、GB/T 1843国内塑料冲击检测标准，同时匹配ISO 179-1993、ISO 180-1993国际橡塑试验规范设计制造。

国内外标准统一规定悬臂梁、简支梁冲击试样缺口的角度、圆角公差，本机铣削成型的缺口尺寸完全符合标准公差范围，加工完成的试样可直接配套各类冲击试验机开展韧性测试，检测数据可作为材料研发、成品出厂质检、第三方检测机构存档的合规依据。

冲击试验前置制样设备核心作用解析

各类塑料、非金属材料开展悬臂梁、简支梁冲击韧性检测时，必须在试样中部加工标准缺口，缺口的圆角、角度精度会直接影响冲击强度测试结果，人工裁切、手工打磨无法保证尺寸统一，这款缺口制样机就是专门标准化铣削加工试样缺口的专用工装设备。

设备采用低速匀速进给铣削结构，切削速度稳定控制在4mm/min，缓慢进给可以避免铣刀拉扯塑料基材，防止缺口边缘产生微裂纹、应力损伤，从源头消除制样缺陷带来的试验误差，真实还原材料本身的抗冲击韧性。

设备内置多规格定位夹具，一次性兼容国标1、2、3、4四种标准冲击试样，同时配套A、B、C三类标准缺口铣刀，切换试样规格、缺口类型无需额外更换整机主体，仅调整夹具定位即可快速切换，大幅提升实验室多批次试样加工效率。

多规格缺口一体化加工设计优势

市面上普通缺口制样机仅能加工单一缺口规格，更换A、B、C型缺口需要拆装整套铣刀组件，调试步骤繁琐，本设备整合三套标准缺口成型刀具定位槽，对应三种国标缺口完整尺寸参数。

A型缺口45°夹角搭配0.25mm标准圆角，多用于常规通用塑料冲击检测；B型缺口圆角放大至1.0mm，适配高韧性橡塑复合材料；C型超薄缺口厚度控制2mm以内，用于薄膜、薄板材类非金属试样，覆盖绝大多数橡塑冲击检测需求。

进给系统单次切削进给量固定0.5mm，分段逐层铣削成型，不会一次性过切损伤试样本体；10mm有效加工行程搭配24mm总行程余量，厚薄不同的塑料板材毛坯都能完整加工标准缺口，无需提前二次裁切毛坯。

整机底座采用一体铸铝材质，自重24kg放置试验台不会发生铣削震动偏移，夹具夹持力度均匀，加工过程试样不会滑动，保证每一件试样缺口尺寸一致性，同批次材料对比试验数据偏差极小。

适配使用单位与各类检测场景

设备核心服务塑料、非金属材料生产企业质检实验室，在悬臂梁、简支梁冲击试验前统一制备标准缺口试样，是橡塑生产线必备前置制样设备。

各大高校材料学院、科研院所高分子实验室可用于新型改性塑料、弹性体、复合板材配方研发，通过标准化缺口试样对比不同配方材料冲击韧性，优化原料配比。

第三方材料检测机构批量检测各类塑料管材、绝缘板材、橡胶配件时，依靠本机快速统一制样，标准化加工流程让不同批次、不同送检单位的检测数据具备横向对比参考价值。

整机体积小巧，460×310×420mm尺寸适配普通试验操作台，重量轻便便于挪动摆放，中小型塑料加工厂、小型科研实验室无需改造场地即可配套使用。

设备切削操作与日常养护规范

装夹试样前确认夹具完全锁紧板材毛坯，试样贴合定位基准面，避免铣削过程试样偏移造成缺口角度、圆角尺寸超标；加工时匀速进给，禁止手动强行推动进给机构，防止硬质合金铣刀崩刃破损。

每日制样结束清理机身内部塑料碎屑，碎屑堆积会卡滞进给导轨，影响进给精度；铣刀长期使用出现磨损、缺口轮廓模糊时及时更换，磨损刀具加工的试样会出现不规则缺口，干扰冲击试验判定。

设备采用220V民用单相电源，长期停机断开总电源，进给导轨定期涂抹防锈润滑油脂，防止金属部件生锈卡顿；每年送至计量机构校准铣刀轮廓、进给行程尺寸，保证长期制样精度符合橡塑检测国标要求。

厂家全套橡塑检测设备配套品类介绍

生产厂家除DC-0838缺口制样机外，可一站式供应全套橡塑、管材、线缆力学检测仪器，包含电子拉力机、环刚度试验机、冷热老化试验箱、各类冲击试验机、哑铃制样机、管材弯曲试验机、压力试验机、熔融指数测定仪、冲片机、测厚仪、硫变仪等完整检测设备。

橡塑、管材质检实验室可统一采购整套检测设备，制样设备与冲击试验机、老化箱体标准相互匹配，整套检测流程衔接顺畅，不用对接多家厂商调试设备规格，简化实验室设备采购与运维管理工作。

长期配套供应技术说明

长期专注橡塑、电线电缆、建筑管材全套检测试验设备与制样工装生产，规格齐全，工艺稳定，可适配塑料制造车间、第三方材料检测机构、高校高分子科研实验室各类冲击试样制样配套需求，供货稳定，技术参数完善。全系缺口制样机、力学试验机、老化试验箱均按照塑料冲击检测国内外标准完成铣刀尺寸、进给精度校验，制样尺寸合规，可长期为橡塑生产企业、材料检测单位提供标准化制样设备与现场试验操作技术支持服务。
