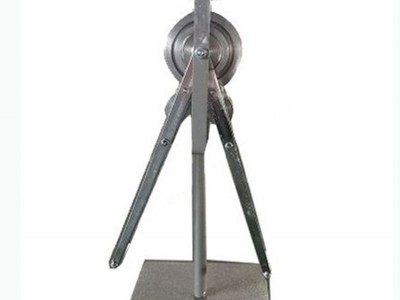

建筑绝缘电工套管弯曲试验机

国家标准规范说明

本款ZWW-3025电工套管弯曲试验机的模具尺寸、弯曲行程、角度控制全部依照GB/T 14823.2《电气安装用导管特殊要求 刚性绝缘材料平导管》与JG/T 3050《建筑用绝缘电工导管及配件》两项建筑管材检测标准加工制造。

两套标准明确规定绝缘电工套管180°弯曲试验的模具半径、辊轮尺寸、试样判定标准，本机配套模具全部匹配国标尺寸公差，完成弯折后观测管材裂纹、破损的试验结果可直接作为管材出厂质检、工地进场复检、第三方检测机构存档的合规依据，满足建筑水电管材验收规范要求。

一体式多规格模具结构设计亮点

市面上多数同类弯曲设备仅能适配单一种管径，更换试样规格需要拆装整套成型模与弯曲辊，调试步骤繁琐，而ZWW-3025做了一体化集成优化设计。

设备机身整合两种主流规格模具槽位，可分别夹持32mm、40mm直径绝缘电工套管，全程无需拆卸、更换成型模与弯曲型辊，切换检测规格仅需直接调整管材放置位置即可，大幅缩减实验室频繁换样的调试时间。

成型模与弯曲辊均采用耐磨合金钢加工，表面经过调质硬化处理，长期反复弯折管材不会出现槽位磨损、尺寸偏移，保证上千次试验后模具尺寸依旧符合国标公差，避免因模具损耗造成试验判定失误。

整套辊轮轨迹半径、槽底直径、槽半径全部严格对标国标给定数值，辊轮贴合管材外壁，弯折过程受力均匀，不会出现局部应力集中，完整还原管材实际施工弯折时的受力状态。

管材弯曲试验完整检测逻辑讲解

设备核心作用是模拟建筑施工现场水电布线时，电工套管弯折铺设的受力工况，通过标准180°弯折操作，检验刚性绝缘塑料管、波纹管的韧性与抗开裂能力。

操作时将标准长度管材试样卡入对应规格模具槽内，手动驱动弯曲辊沿标准轨迹完成180度完整弯折，弯折完成后静置片刻，取出试样肉眼观察管材外壁、内壁有无裂纹、断裂、发白脆化现象。

如果弯折后管材无任何开裂、破损，代表材料韧性达标，符合建筑管路铺设使用要求；若出现裂纹、分层，则说明管材原料塑化不足、韧性较差，施工弯折时极易破损漏电，判定为不合格产品。

整套操作流程直观简单，无需专业编程与复杂电控调节，操作人员仅需对照试样管径选择对应槽位，匀速完成弯折即可，零基础质检人员也可快速上手操作。

多场景管材检测适配范围

设备主要面向建筑管材生产企业质检车间，用于PVC刚性电工套管、塑料波纹管、绝缘穿线管出厂前弯曲性能抽检，是水电管材生产线必备检测工装。

建筑工程监理单位、第三方建材检测实验室可使用本机开展进场管材复检，核验采购管材是否满足国标韧性要求，杜绝劣质脆化管材流入工地，降低后期线路漏电、管路破损的安全隐患。

高分子材料研发实验室可搭配设备开展改性塑料管材配方对比试验，通过弯折后开裂情况调整原料助剂配比，优化管材低温、常温韧性指标，开发适配施工弯折的新型绝缘导管。

整机体积小巧350×320×850mm，净重仅35kg，无需固定大型地基，普通试验台、质检操作台均可放置，搬迁、挪动便捷，小型管材加工厂、现场流动检测工位都能适配使用。

设备操作与模具日常养护要点

开展试验前清理成型模、弯曲辊槽内残留塑料碎屑，碎屑堆积会挤压管材造成局部受力异常，干扰真实弯折试验结果；区分32mm、40mm管材时，确认管材完全卡入对应规格槽底，避免管材偏移受力不均。

弯折操作保持匀速缓慢推动辊轮，禁止快速猛力弯折试样，瞬时冲击力会人为造成管材开裂，无法客观反映材料本身韧性性能，严格按照标准匀速完成180°弯折动作。

每日试验结束用干布擦拭模具与辊轮，清除管材摩擦产生的塑料粉末；长期闲置时在金属模具表面薄涂防锈油，放置干燥通风区域，防止合金钢模具受潮生锈改变槽位尺寸。

每年可送至计量机构对模具半径、辊轮轨迹尺寸进行校准，确保长期检测尺寸精度符合建材检测国标要求，试验数据具备完整合规效力。

同厂配套全套橡塑管材检测设备品类

厂家除ZWW-3025电工套管弯曲试验机外，可一站式供应橡塑、管材全系列检测仪器，覆盖电子拉力机、环刚度试验机、冷热老化试验箱、冲击试验机、低温脆性试验机、熔融指数仪、冲片机、测厚仪、硫变仪等全套设备。

管材、线缆质检实验室可统一采购整套检测设备，设备之间试验标准、配套工装相互匹配，不用对接多家厂商调试设备规格，简化实验室设备采购、运维管理流程。

长期配套供应技术说明

长期专注橡塑、建筑管材、电线电缆全套检测试验设备及工装生产，规格齐全，工艺稳定，可适配管材生产工厂质检车间、第三方建材检测机构、高校高分子材料实验室各类力学性能检测配套需求，供货稳定，技术参数完善。全系管材检测试验机模具尺寸、力学结构均按照建筑管材、塑料检测国标完成校验，尺寸精度达标，可长期为管材制造企业、工程检测单位提供标准化检测设备与现场试验操作技术支持服务。
