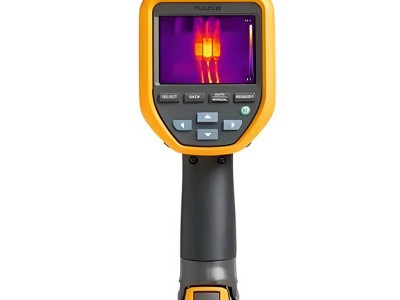

手持式长波红外热成像测温仪

国家标准规范说明

福禄克TiS20+与TiS20+MAX两款热像仪整机成像、测温性能全部依照GB/T 19870-2019工业检测红外热像仪通用技术条件完成出厂校准与检测。

国标对长波工业热成像设备的空间分辨率、热灵敏度、测温误差、环境防护、图像存储传输功能划定统一检测门槛，设备采集的全辐射温度图像可作为设备故障诊断、产线品控、建筑节能验收的有效参考数据，两款机型所有核心技术指标均满足国标合格判定要求，适配各类工业现场合规测温作业。

两款机型测温量程区分与成像硬件基础

TiS20+与TiS20+MAX外观、机身结构、硬件配置完全一致，核心差异仅在于测温量程，企业可根据现场工况灵活选择对应型号，降低设备采购成本。

标准版TiS20+测温范围为-20℃至150℃，适合常温设备、暖通管路、低压配电柜、室内线路等中低温场景；升级款TiS20+MAX量程拓展至-20℃至400℃，可覆盖高温电机、热处理设备、冶金小型工件、高温管道等高温检测场景，两款机型零下10℃以下区间均无校准，常规工业测温区间精度稳定可控。

整机搭载120×90规格红外探测器，一万零八百个独立测温像素，搭配7.6mRad空间分辨率与130:1远距离测温比值，中远距离设备表面发热点位能够清晰识别；设备采用定焦光学镜头，最小拍摄距离50厘米，兼顾远距离巡检与近距离端子精细测温需求。

设备选用8μm至14μm通用长波红外波段，适配绝大多数金属、塑料、混凝土、橡胶等工业材质测温；热灵敏度低至60mK，微小温差变化可通过屏幕调色板直观区分，便于提前捕捉设备早期微弱温升隐患。

触控显示与图像融合可视化功能详解

机身搭载3.5英寸横向电容触控LCD屏幕，320×240分辨率显示清晰，全触控操作无需按压实体按键，单手即可完成参数调节、图像拍摄、文件调取全部操作，现场操作更加便捷。

搭载福禄克专属IR-Fusion红外可见光持续融合技术，融合比例可在0%至100%区间自由调节，将红外温度热图与机身实拍可见光画面叠加，搭配画面对应点位，操作人员可快速定位发热故障对应的实物位置，降低现场排查难度。

机身内置六套专业调色板，铁红、蓝红、高对比度、琥珀色、热金属、灰色适配不同光照、不同材质现场环境，明暗温差对比效果可自由切换，暗光车间、强光户外都能清晰识别温度色差。

无线有线双传输与多层级图像存储方案

设备同时配备无线WiFi与微型USB有线两套传输通道，满足不同现场数据导出需求。2.4GHz无线网络支持802.11 b/g/n协议，可对接Fluke Connect云端平台，拍摄图像实时云端上传，多台设备数据统一归档管理；微型USB有线接口用于现场直连电脑批量导出图像文件。

机身自带4GB内置大容量内存，无需额外存储卡即可存储大量检测图像，同时预留微型SD拓展卡槽，最高支持32GB扩容存储，长期多场地巡检无需频繁清理内存。

图像支持两种存储格式，无辐射JPG文件可直接在电脑打开查看，无需配套专业软件；全辐射.is2文件完整保存每一点位原始温度数据，导入Fluke Connect桌面软件可二次分析、生成标准化检测报告，满足企业设备台账、工程验收资料归档需求。

多模式供电与长效续航节能设计

整机供电方案兼顾户外无电源巡检与车间长期连续监测两类场景，核心动力为可现场快速更换的智能锂离子电池，机身五格LED指示灯实时显示剩余电量，方便操作人员预判续航时长。

关闭WiFi无线功能时电池可连续工作5小时以上，满足全天多场地户外巡检；电池完整充满仅需2.5小时，充电方式分为机身直充、选配12V车载适配器户外充电、标配100~240V宽幅交流电源长期插电工作三种模式，工厂、工地、外出巡检场景均可适配。

内置多级自动节能机制，可设置5、10、15、20分钟自动关机，也可选择永久常亮，短时停机自动熄屏降低电量消耗，延长单次外出巡检续航时长。

多重校正测温工具与智能温度分析功能

仪器内置完善的测温校正系统，自带完整材质发射率对照表，金属、塑料、漆面、混凝土等常见材质可一键调取对应发射率数值，同时支持手动输入自定义发射率；搭配背景温度补偿调节功能，抵消环境冷热辐射、阳光反光带来的测温偏差，提升数值精准度。

开机自动开启基础测温分析功能，画面中心实时显示中心点温度，设备自动识别画面内最高温热点、最低温冷点并标注数值，无需人工逐点框选，大幅提升现场故障排查效率。

整机测温误差统一标准为目标温度0℃以上时，25℃环境下误差不超过±2℃或者读数±2%，两种数值取较大值作为误差上限，高温、低温工况下数值波动幅度可控，满足工业预防性维护测温精度要求。

高抗造机身防护与严苛环境适配能力

机身外壳防护等级达到IP54标准，能够阻挡粉尘堆积、现场水花泼溅，多粉尘冶金车间、潮湿化工厂房、露天工地无需额外防护外壳正常使用。

产品通过严苛的振动、冲击、跌落可靠性测试，可承受2米高度自由跌落不损坏核心元器件，符合IEC 60068国际环境试验标准；电磁兼容满足EN 61326-1、CISPR 11规范，车间变频器、电机等强电磁设备旁使用不会出现画面杂点、测温跳数。

设备正常运行温度区间为-10℃至50℃，冬季低温户外、夏季密闭高温机房均可稳定开机；长期存放需要拆除电池，储存温区范围-20℃至50℃，仓库四季存放不会损伤红外传感器与屏幕组件；适用环境湿度最高95%RH，无结露条件下高湿场所可正常测温。

现场使用与日常维护基础提示

设备为定焦镜头，拍摄物体距离不可小于50厘米，过近会造成成像模糊，无法精准读取温度；长期存放前务必取出锂电池，避免长期亏电缩短电池使用寿命。

镜头玻璃表面定期使用无尘软布擦拭，粉尘、油污会降低60mK热灵敏度，细微温差无法识别；户外强光环境建议切换高对比度调色板，弱化环境光线对温度色彩识别的干扰。

原厂提供两年整机标准保修服务，保修期内非人为损坏故障可免费检修更换配件，降低企业后期设备维护成本；两款机型广泛用于电力线路巡检、暖通保温检测、机械设备温升排查、小型热处理设备测温等场景。
