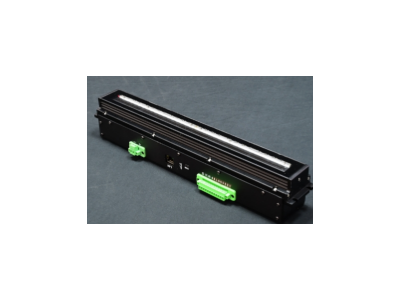

线阵宽幅工业相机

国家标准规范说明

这款PYTHON-LM310宽幅线阵工业相机研发与出厂检测全部遵循GB/T 30864-2014机器视觉 工业相机通用技术规范国内机器视觉行业标准。

标准对线扫工业相机的镜头畸变、像素均匀性、传输稳定性、光源控制、环境适配能力作出统一硬性要求，设备成像无畸变、高速扫描无丢帧、图像灰度均匀度等核心指标必须经过整机老化检测，采集图像可用于自动化产线缺陷检测、尺寸测量等工业质检场景，检测数据可作为生产品控判定依据，本设备全部技术参数均达到国标合格标准，适配各类自动化视觉检测产线配套。

一体式光学成像模组结构解析

这款由成都术有推出的CIS宽幅工业相机采用一体化集成设计，镜头、光源、感光芯片全部内置在机身内部，无需额外搭配外部镜头与照明设备，简化产线安装调试流程。

核心成像单元搭载CIS原厂SELFOC固态纤维光学柱状镜头，能够实现1:1无畸变成像效果，宽幅310mm扫描范围内不会出现边缘拉伸、中心变形问题，大宽度板材、卷材整幅成像精度保持一致。

设备固定标准工作距离为10mm，配套±0.4mm光学景深，被测物料轻微高低起伏不会造成画面模糊，薄型薄膜、薄板、柔性卷材连续输送检测时成像持续清晰稳定。

图像采集与高速传输性能详情

相机单条扫描线搭载14688个有效像素，单像素尺寸21μm，整机成像分辨率可达1200DPI，微小划痕、孔洞、细微印刷瑕疵都能够清晰捕捉，满足高精度精密质检需求。

图像输出为8位单色Mono灰度图像，灰度层次区分清晰，明暗缺陷对比明显；最高行频可达7000行每秒，产线物料最大行进速度支持148mm/s，适配高速连续自动化生产线不间断检测。

硬件配备双接口设计，RJ45千兆以太网负责大批量图像高速传输，不会出现高速扫描丢包、卡顿；Type-C USB作为控制调试接口，电脑可直接连接调节光源、触发、扫描参数，现场调试便捷。

多模式触发与内置光源调控优势

设备兼容三种主流工业触发方式，行内触发、行外触发、帧触发可自由切换，能够对接伺服电机编码器、光电传感器等各类产线信号，适配间歇式、连续式两种输送产线。

机身集成RGB三色LED正面打光光源，支持软件分级调节照明亮度，针对不同材质反光特性调整光源配比，金属高反光工件、半透明薄膜、哑光板材都能平衡画面明暗，避免过曝或暗部细节丢失。

整机外壳采用轻量化铝合金一体压铸成型，386×59×67.9mm窄长条机身，占用产线安装空间小，多台并排拼接可拓展超宽扫描幅面，适配大尺寸卷材、板材全线同步检测。

全行业自动化质检适配场景说明

该款宽幅线扫相机覆盖多行业自动化视觉检测需求，不同材质物料的外观缺陷、尺寸、字符检测均可稳定适配，通用性极强。

电子PCB行业可检测电路板元件缺失、线路开路短路、线宽偏差、孔径大小与位置、表面划伤脏污；锂电薄膜产线识别薄膜孔洞、划痕、褶皱重叠、厚度不均并同步测宽；印刷包装行业排查漏印、缺字、色差、二维码印刷缺陷。

纺织皮革、平板玻璃、金属板材、蜂窝陶瓷等行业同样适用，可识别布料条纹、玻璃裂纹指纹、金属划痕锈迹、陶瓷堵孔率等各类细微瑕疵，一台设备可兼容多条不同品类物料生产线，降低企业视觉设备采购成本。

现场安装与日常运维基础提示

设备安装时需严格控制镜头与物料表面距离保持10mm，物料厚度波动超出±0.4mm区间时，需加装调平工装稳定物料高度，防止成像模糊影响缺陷识别。

传输网线优先选用工业屏蔽千兆网线，减少车间电机、变频器电磁干扰，避免图像传输杂点；长期停机前关闭光源，减少LED灯珠损耗，延长整机使用寿命。

镜头玻璃表面定期使用无尘布擦拭，粉尘、油污会直接降低成像清晰度，车间多粉尘工况建议配套简易防尘防护罩，减少镜头清洁频次。

长期配套供应技术说明

长期专注机器视觉工业相机、视觉检测配套设备研发生产，规格齐全，工艺稳定，可适配电子、锂电、印刷、冶金各类自动化产线视觉检测配套需求，供货稳定，技术参数完善。全系CIS线扫宽幅工业相机均按照机器视觉国标完成成像、传输、光源老化测试，无畸变、高速扫描性能稳定，可持续为自动化设备厂商、各类制造工厂提供标准化视觉成像设备配套与调试技术支持。
