ISW 卧式单级管道离心泵

国家标准规范说明

本款ISW卧式管道离心泵水力模型、尺寸结构、性能检测标准全部依照ISO 2858离心泵国际标准与GB/T 5657《离心泵技术条件（Ⅲ类）》国内水泵行业规范完成设计与出厂性能校验。

两套标准统一规定管道离心泵流量、扬程、密封耐久、整机振动、噪音控制的检测门槛，该系列水泵全部通过整机水力性能、连续运行老化测试，输送介质流量、扬程实测数据可作为给排水工程、化工流体输送项目设计、竣工验收合规依据，满足民用供水、工业流体输送全行业设备选型验收要求。

ISW卧式管道泵基础产品定位讲解

ISW卧式管道泵属于叶片式离心水泵，是当下给排水、化工行业通用流体输送设备，产品全系列完成标准化批量生产，完整覆盖大小流量工况需求。

设备整合成熟IS离心泵水力模型与一体化卧式直联电机结构，摒弃传统分体泵组繁琐传动结构，整机一体化设计大幅简化现场安装流程，同时降低后期日常检修难度，长期连续运行故障率更低。

根据泵体、叶轮材质区分，可适配清水、弱酸碱化工溶液、泥浆等多种介质输送，通用性远超单一用途专用水泵，工厂、小区供水、暖通循环、化工车间均可配套使用。

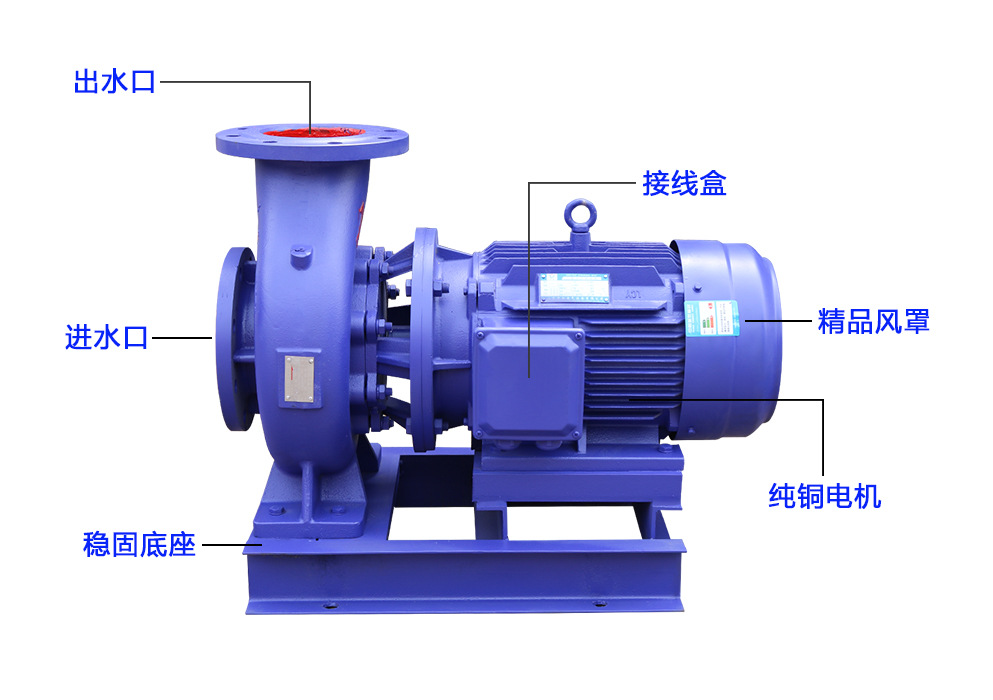

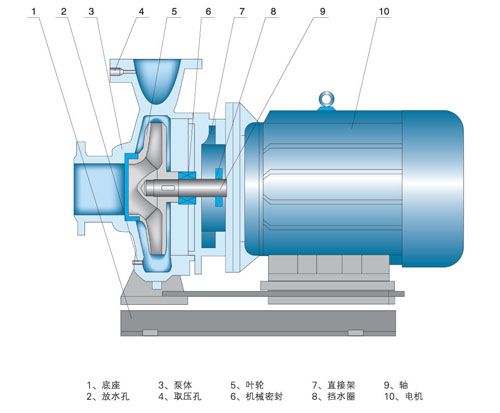

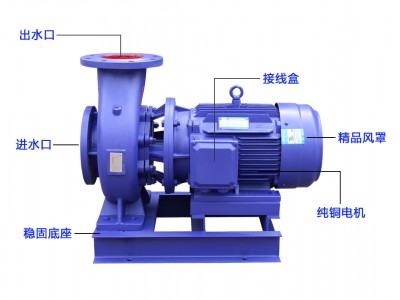

整机内部零部件组成与结构布局

整套水泵核心运转部件分为高速旋转叶轮与蜗牛造型固定泵壳两大主体，叶轮配备4至12片向后弯曲叶片，固定在电机直连泵轴上，依靠电机同步驱动高速旋转。

叶轮是整套设备做功核心部件，依靠叶片旋转对内部液体施加离心动能，泵壳承担液体收集、动能转换功能；泵壳一端设置吸入口搭配底阀组件，侧面排出口可加装流量调节阀，灵活控制管路输送流量。

泵轴密封位置采用独立硬质合金机械密封组件，动静环硬质合金材质耐磨抗腐蚀，输送各类液体时不会出现渗水、滴漏问题，区别于传统填料密封，无需定期更换填料，减少运维频次。

离心式流体输送完整工作运行逻辑

设备启动前管路与泵腔内部需要预先灌满液体，电机带动泵轴、叶轮同步高速旋转，叶片之间包裹的液体跟随叶轮做圆周运动。

在离心惯性力作用下，液体从叶轮中心向外侧边缘高速甩出，流动过程中持续获取动能，流速与液体静压同步提升；液体进入蜗牛泵壳后，内部流道逐步扩宽，液体流速放缓，动能转化为静压能，通过出口管路向外输送。

液体被甩出叶轮的同时，叶轮中心位置形成低压负压区域，外界大气压将前端管路内液体持续压入叶轮中心，形成连续不间断吸排循环，电机持续运转即可稳定输送流体，将电机机械能转化为液体静压输送能量。

七项核心结构使用优势详细说明

一、整机占地面积更小

采用卧式一体化直联结构，电机与泵体合并为一体，整体体积紧凑，对比传统分体卧式离心泵占地面积减少30%。搭配IP54防护等级户外电机时无需搭建专用泵房，可直接露天放置使用，节省土建投入。

二、运行震动低、使用寿命更长

电机泵轴直连无中间联轴器，整机同心度加工精度高，叶轮出厂完成动静平衡校正，设备高速运转无明显抖动，降低轴承长期磨损速度，延长整机使用周期。

三、密封结构杜绝渗漏

轴封统一配置硬质合金动静环机械密封，可根据输送介质更换适配密封材质，应对清水、腐蚀性化工液体均能保持长期无滴水渗漏，避免液体渗漏腐蚀电机、地面设施。

四、运行噪音控制优异

整机采用双静音支撑轴承，运转时仅存在电机轻微运转声响，无额外摩擦、震动噪音，适合小区供水、写字楼暖通等对噪音有要求的室内工况。

五、故障发生率低，运维成本低

整体结构简化，无复杂传动配件，轴承、密封等易损件采用行业通用标准配件，市场采购便捷，长期连续运行不易出现故障停机。

六、现场检修操作简单

日常损耗件如机械密封、支撑轴承拆装无需整体拆卸泵体，单人即可完成更换操作，大幅缩短设备停机检修时长，降低生产线、供水系统停工损失。

七、管路安装灵活适配

泵体出水口支持向左、向右、向上三种安装方向，可根据现场管路走向自由调整，无需改造原有管道布局，适配各类狭小机房、井下泵房安装场景。

多行业流体输送适用场景划分

该系列水泵流量跨度5~2020m³/h，扬程覆盖8~125m，流量、扬程规格齐全，适配各类低压、中大流量流体输送工况。

民用场景可用于住宅小区二次供水、写字楼暖通空调水循环、楼宇消防备用供水；工业场景适配工厂循环冷却水输送、轻度酸碱化工溶液输送、车间泥浆、原料液体转运。

农业灌溉、市政给排水管网、小型污水处理站同样可配套使用，更换不锈钢叶轮、泵体材质后，可适配食品级清水、轻度腐蚀化工介质输送，一台设备可适配多行业流体输送需求。

设备选型实操注意要点

选型阶段需要明确四项核心工况参数，分别为实际输送流量、管路所需扬程、输送介质种类、介质运行温度，四项参数直接决定水泵型号、材质、电机功率匹配。

输送酸碱、含盐腐蚀性液体时，需选用304不锈钢叶轮与泵体，避免普通铸铁壳体被介质腐蚀穿孔；介质温度超过80℃时，需选用耐高温机械密封组件，防止密封件高温老化渗漏。

户外露天使用必须选用IP54防护电机，避免雨水、粉尘进入电机内部造成短路烧毁；管路安装时配套调节阀、底阀、减震底座，减少管路回水冲击与设备震动。

采购配套选型服务说明

厂家提供全套水泵选型技术支持，客户提供工况流量、扬程、介质、使用环境等基础信息，技术人员可匹配对应规格ISW卧式管道泵，配套完整安装配套配件方案。

采购过程无需自行核算水力参数，专业技术人员结合项目给排水、化工输送需求给出适配机型，规避选型偏大、偏小造成能耗过高、输送达不到使用标准的问题。

长期配套供应技术说明

上海三利给水设备有限公司长期专注给排水泵类、成套给水设备生产，规格齐全，工艺稳定，可适配小区供水、工厂循环水、化工流体输送各类泵房配套需求，供货稳定，技术参数完善。全系ISW卧式管道离心泵均按照水泵行业国标、国际水力标准完成水力性能、密封耐久、振动噪音全项出厂测试，整机运行稳定，可长期为建筑工程、化工企业、市政供水单位提供标准化泵体设备与现场选型、安装调试技术支持服务。</p
