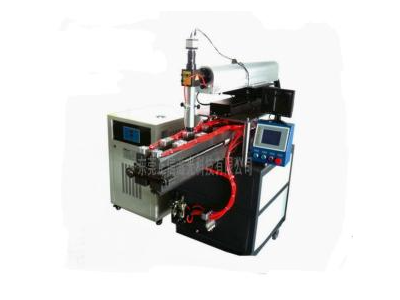

设备机箱专用光纤激光焊接机

1. 产品概述

设备机箱激光焊接机是以光纤激光作为焊接热源的精密钣金加工设备，专门针对电控柜、储能机箱、通信机柜、仪器仪表外壳箱体焊接工况开发，适配厚度0.3至3毫米不锈钢、碳钢、铝合金薄板加工。设备分为自动化焊接工作站与手持激光焊接两种机型，可搭配变位工装、视觉焊缝跟踪系统完成箱体四面一体焊接，广泛应用于电气成套、储能设备、工控仪器外壳批量生产，有效解决传统氩弧焊加工薄板易变形、焊缝成型粗糙、箱体密封性能不达标的行业难题。

2. 工作原理 / 构造原理

整机由光纤激光发生器、伺服数控运动系统、翻转变位工装、视觉定位模块、惰性保护气路、人机操作控制系统组成。激光器输出高能量密度激光束，聚焦于钣金板材对接接触面，局部瞬间熔融母材实现自熔焊接，无需填充焊丝；数控系统控制激光头或工装完成直线、圆弧、四角连续焊接轨迹，视觉模块实时追踪焊缝位置，避免焊接偏移；配套保护气路隔绝空气，减少焊缝氧化缺陷，系统内置多套机箱焊接工艺程序，可一键调取切换不同规格箱体加工参数。

3. 材质参数 / 规格特性

设备底座采用重型铸铁一体浇筑，减震稳定，长期连续加工不易形变；搭载1500W光纤激光输出功率，加工板材厚度区间0.3mm至3mm，兼容冷轧碳钢、不锈钢、镀锌板材、铝合金多种机箱原材料。支持箱体四角满焊、边框密封焊、搭接角焊等多种焊接工艺，自动化工作站搭配多面翻转工装可一次性完成箱体四面焊缝加工，可选配视觉焊缝跟踪组件；系统可存储多套产品加工参数，换产无需重复调试，焊接全程仅消耗保护气体，无需焊丝焊条辅助熔接。

4. 核心优势 / 产品特点

激光能量集中，热影响区域范围极小，低热输入特性让薄板箱体焊接变形大幅降低，箱体尺寸偏差可控制在±0.2mm以内，省去焊后校正调平工序，保证机箱装配精度，避免柜门闭合缝隙过大、箱体密封失效问题。焊缝窄而平整，加工过程飞溅少、无针孔缺陷，成型光亮整洁，多数加工工况无需打磨抛光，焊接后可直接进入喷涂工序；连续熔焊结构密封性优异，可满足IP54、IP65户外防水防尘箱体密封标准，焊缝力学强度接近板材母材，长期使用不易开裂渗漏。焊接加工速度为传统氩弧焊3至8倍，支持24小时不间断连续生产，耗材投入低；设备操作门槛低，普通员工短期培训即可独立上岗，摆脱专业持证焊工用工依赖，打磨、返修人工成本大幅降低，产品良品率稳定维持在99%以上。设备兼容多种金属板材，可搭配机器人、流水线实现全自动批量加工，大小批量订单均可适配。

5. 主要用途 / 适用行业

主要用于电气成套控制柜、储能锂电池机箱、通信基站机柜、仪器仪表金属外壳、户外工控箱体钣金焊接加工，覆盖储能设备制造、电气成套加工、通信设备生产、仪器仪表制造等行业，适配各类薄板金属箱体密封焊缝、角接焊缝批量加工。

6. 落地选型指南

小批量、多规格零散机箱加工可选用手持激光焊接机型；大批量标准化储能柜、电控柜流水线生产优先选择自动化焊接工作站，同步选配视觉跟踪、多面翻转工装；0.3mm至1.5mm超薄镀锌板、铝合金机箱选用1000W-1500W基础功率机型；2mm至3mm加厚碳钢、不锈钢箱体可选用2000W功率配置机型；户外高密封防水箱体加工需配套完整惰性保护气系统。

7. 安装方法 / 使用方法

设备放置于平整硬化地面完成水平调平并固定地脚，接入三相380V工业电源与保护气瓶管路，完成工装夹具、视觉定位组件调试，录入对应机箱焊接工艺参数并保存至系统。将钣金箱体固定在变位工装定位工位，启动自动焊接程序，设备自动完成四面焊缝加工；更换机箱规格时直接调取存储工艺参数，微调工装定位即可持续生产。

8. 施工注意 & 风险提示

设备加工区域保持通风，及时排出焊接烟尘，禁止裸眼直视激光光束，作业全程规范佩戴专用激光防护护目镜。板材表面油污、锈蚀杂质提前清理，防止焊缝产生气孔、熔合不良缺陷；保护气体压力维持标准区间，气压不足易造成焊缝氧化发黑；禁止超出3mm厚度板材长期满负荷连续加工，避免激光器过热损耗；自动化工装定期检查伺服定位精度，防止焊缝偏移。

9. 采购说明 & 交付标准

标准机箱激光焊接工作站、手持机型均有现货供应，可根据客户机箱尺寸、产能需求定制配套翻转工装、视觉定位系统。整机交付包含激光主机、数控运动系统、基础工装、保护气配件、操作控制柜，随货附带设备操作说明书、出厂整机性能检测合格证；厂家同步提供现场安装调试、操作人员完整培训服务。

10. 质保售后规范

整机提供标准质保服务，核心光纤激光器、伺服数控系统享有专项质保周期，质保期内非人为损坏故障可免费更换配件并上门检修。设备终身提供工艺参数调试、故障排查、工装改造技术支持，可根据新款机箱产品更新焊接程序方案，持续降低钣金箱体加工综合生产成本。

本款光纤激光焊接设备专门针对各类钣金机箱批量焊接打造，兼顾小批量灵活加工与自动化流水线量产需求，从焊接变形、焊缝密封性、生产效率、用工成本多维度优化传统氩弧焊加工短板，适配储能、电气、通信、仪器外壳全品类薄板箱体密封焊接生产使用。
