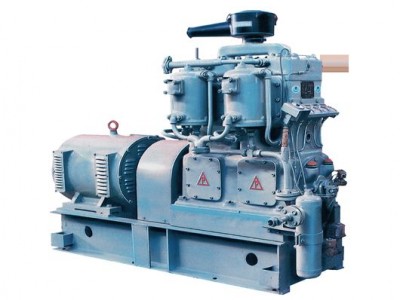

WP135 水冷船用空气压缩机整机

1. 产品概述

WP135水冷船用压缩机为南京压缩机股份推出的中压空气压缩成套整机，归属WP全系列船用空压机产品线，适配船舶制造行业机舱供气工况，同时可用于吹瓶生产线、陆上电站等中压供气场景。设备采用两级压缩水冷结构，支持有油、无油两种润滑配置，分固定式、撬装式两种安装结构，稳定输出4~15MPa压缩空气，满足船舶气动阀门、电站气动设备连续供气需求，支持机舱无人值守自动运行。

2. 工作原理 / 构造原理

整机由两级压缩缸体、水冷冷却系统、曲轴传动机构、自动控制保护柜、撬装底座组成。电机驱动曲轴带动活塞往复运动，空气依次经过一级、二级缸体逐级增压；缸体外置水冷夹层，冷却水持续循环带走压缩产生的高温；配套电控系统采集油压、水压、水温信号，联动实现自动启停、卸压、故障停机保护。压缩介质为空气，通过管路完成冷却、稳压后对外供气，整套两级压缩结构保障排气压力稳定、压缩效率均衡。

3. 材质参数 / 规格特性

缸体采用高强度球墨铸铁铸造，抗震动耐腐蚀，冷却管路选用不锈钢材质，适配长期水冷工况；曲轴、连杆采用合金钢锻造，活塞组件耐磨损耗低。WP135机型排气压力3.0MPa，两级压缩结构，适配50Hz、60Hz两种电网转速：870r/min容积流量106m³/h、轴功率21kW、配套电机22kW；970r/min流量118m³/h、轴功率23.5kW、电机30kW；1170r/min流量142m³/h、轴功率28.5kW、电机30kW；冷却水消耗量29~39L/min，整机外形尺寸1425×840×1370mm。全系WP60/110/120/135统一搭载全自动控制系统，润滑模式、冷却方式、安装结构可按需选配。

4. 核心优势 / 产品特点

设备集成全套自动化控制与多重安全保护功能，包含自动启停、自动泄压、油压保护、水压保护、冷却水温保护、进水控制功能，可实现机舱无人值守运行。水冷降温结构散热稳定，长时间连续作业不易超温；支持无油、有油润滑两种方案，适配洁净气源与常规供气不同需求；固定式、撬装式两种结构，方便船舶机舱、陆上厂房快速就位安装。整机排气压力覆盖4~15MPa，流量区间12~300m³/h，适配造船、吹瓶、电站多类中压供气工况。

5. 主要用途 / 适用行业

核心应用于船舶制造行业，作为船舶机舱配套空压机，为船舶各类气动设备、阀门提供中压压缩空气；陆用场景适配吹瓶生产线、各类电站动力配套供气设备，适用于需要稳定中压气源连续产出的工业生产、动力配套场景。

6. 落地选型指南

小型船舶、小型吹瓶设备低流量需求选用WP60机型；中型船舶、中小型电站选用WP110、WP120；大型船舶、大功率连续供气工况选用WP135。船舶机舱优先选择撬装水冷款，陆上厂房可选用基础固定式；对气源洁净度要求高的工况选配无油润滑配置，普通供气选用有油润滑即可；根据现场50Hz/60Hz电网匹配对应转速电机。

7. 安装方法 / 使用方法

撬装整机直接吊装至平整承重基础固定，接入三相船用工业电源、冷却水进出管路、压缩空气输出管路。通电前检查冷却水循环通畅度，加注匹配型号润滑油；设定电控柜启停压力、保护阈值参数，空载试运行检查油压、水温、排气压力稳定无异常后，接入后端储气罐投入连续供气生产。

8. 施工注意 & 风险提示

机组运行期间不可关闭冷却水循环系统，避免缸体高温变形损坏；油压、水温保护触发后需停机排查故障，禁止屏蔽保护装置强行运行；船用机型需定期检查管路防腐，防止海水湿气腐蚀冷却管路；禁止超出4~15MPa额定排气压力区间超负荷运行；润滑油脂需按周期更换，不可混用不同规格润滑油。

9. 采购说明 & 交付标准

WP系列船用空压机支持整机成套供货，润滑方式、安装结构、电机频率均可按需定制。整机撬装出厂，内置电控柜、冷却管路、基础阀件；随货附带整机出厂检测报告、船用设备相关检验资料、操作维护说明书；厂家可配套上门就位安装、系统调试服务。

10. 质保售后规范

整机核心缸体、传动部件享受标准质保周期，质保期内非人为操作故障可提供配件更换与上门检修服务。终身提供机组运维技术指导、原厂易损件配套供应；针对船舶机舱、陆用吹瓶、电站场景提供配套运维方案，协助设备长期稳定运行。

南京顺压缩机有限公司依托南京压缩机股份技术体系，专业生产WP系列水冷船用中压空压机，覆盖WP60、WP110、WP120、WP135全规格机型，产品兼顾船舶机舱配套与吹瓶、电站陆用中压供气场景，具备完整自动保护控制系统，支持无油/有油润滑、固定/撬装多种配置定制，面向造船、工业供气领域提供成套压缩空气设备。
