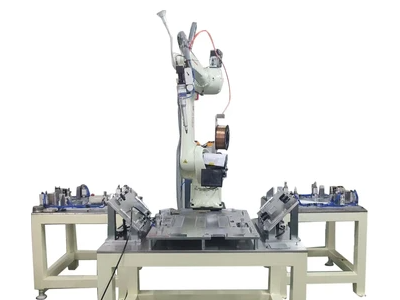

芯片冷板激光焊接机

1. 产品概述

芯片冷板激光焊接机是储能设备、工控芯片、服务器、半导体设备液冷散热冷板专用密封焊接设备，搭载1500W至3000W光纤激光光源，配套密闭氩气防护仓、高精度伺服工装与闭环温控系统，可完成铝、不锈钢、铜质冷板流道封边、盖板拼接、水口基座、密封腔体满焊加工。芯片冷板属于高压密封散热部件，传统钎焊、氩弧焊热输入偏大，易引发板材鼓包、流道形变、内腔氧化堵塞，进而出现漏液、散热失效故障。设备采用高能深熔焊接工艺，焊接精度高、密封性能可靠，分为视觉精密台式、机器人自动化两种机型，满足储能液冷板、车载功率芯片冷板标准化批量生产需求。

2. 工作原理 / 构造原理

整机由光纤激光发生单元、密闭氩气防护仓、高精度伺服工装、恒温水冷机组、数控控制系统组成。冷板工件固定于伺服工装完成精准定位，密闭仓内通入高纯氩气隔绝空气，激光器输出集中高能光束对板材接缝深层熔合；水冷系统稳定激光输出功率，数控系统存储多规格冷板焊接参数，自动沿腔体轮廓完成连续密封焊接，全程低热输入控制，避免内部精密流道变形、氧化积渣，保障冷板内部洁净度与腔体尺寸精度。

3. 材质参数 / 规格特性

激光功率可选1500W、2000W、3000W，适配6063铝合金、304不锈钢、紫铜各类芯片散热冷板；密闭氩气全流程防护，内腔无氧化、无焊渣碎屑；热输入量低，冷板板材形变量极小，不会造成内部流道塌陷堵塞；焊缝熔深均匀致密，无气孔、虚焊、裂纹缺陷，承压性能优异；焊接速度为传统钎焊7倍，支持台式单机作业或机器人自动化流水线配套，可24小时不间断量产。

4. 核心优势 / 产品特点

第一，工件微变形，流道通畅稳定散热。冷板内部流道结构纤细精密，激光热量集中可控，板材形变幅度极小，不会出现板面鼓包、内腔塌陷、流道堵塞问题，焊后腔体容积保持稳定，冷却液循环顺畅，芯片散热效果稳定达标。 第二，高压密封焊缝，耐介质渗漏腐蚀。焊缝熔合组织致密均匀，不存在气孔、虚焊、裂纹缺陷，承压性能优良，长期承受高压冷却液冲击，可耐受防冻液、各类工业介质腐蚀，杜绝冷板渗漏故障，适配半导体长期恒温运行工况。 第三，内腔洁净无氧化，简化后处理流程。焊接全程惰性气体密闭防护，腔体内部无氧化积碳、焊渣碎屑，不会产生杂质磨损管路，焊后无需内腔冲洗、打磨工序，降低洁净度不达标带来的返工损耗。 第四，全自动闭环封焊，适配大批量生产。伺服工装可精准定位方形、异形一体式冷板，设备自动沿焊缝连续走焊，工艺参数可一键存储，操作人员简单培训即可上岗，适配储能、算力机房冷板规模化流水线加工。 第五，多材质通用，长期加工成本更低。整机兼容铝、不锈钢、紫铜全系列芯片冷板材料，非接触焊接耗材消耗少，产品良品率可达99%，板材报废、返修量大幅减少，综合生产成本优于传统焊接工艺。

5. 主要用途 / 适用行业

用于储能设备液冷板、服务器算力芯片冷板、工控功率器件冷板、半导体散热腔体封边密封焊接；配套储能设备制造厂、服务器硬件生产企业、半导体散热零部件加工厂、车载功率电子配件厂家。

6. 落地选型指南

小型轻薄铝合金芯片冷板选用1500W台式机型；常规方形一体式储能冷板批量生产选用2000W机型；厚壁不锈钢、紫铜高压密封冷板选用3000W大功率机型；大型工厂流水线规模化生产可选配机器人自动化焊接配套方案。

7. 安装方法 / 使用方法

设备放置平整硬化地面调平固定，接通380V工业电源、水冷管路与氩气供气管道；调取对应冷板规格焊接程序，将工件放置伺服工装定位锁紧，关闭氩气防护仓；设置激光功率、焊接速度、氩气流量参数，启动设备自动完成满焊密封，加工完成后开仓取出工件流转检测工序。

8. 施工注意 & 风险提示

作业时禁止直视激光光路，配套专业激光防护装置；氩气供气保持稳定充足，缺气会造成内腔氧化、焊缝渗漏；工件焊接前清理表面油污、氧化皮，防止焊缝产生气孔；定期维护水冷机组，避免激光器过热功率衰减；禁止超厚度板材长时间连续焊接，防止腔体变形超标。

9. 采购说明 & 交付标准

激光功率、专用定位工装、机器人配套模块支持非标定制，单台设备起订，常规交期7~15个工作日；整机封闭木箱防护发货，随货附带设备操作手册、冷板焊接工艺参数表、出厂精度检测报告、产品合格证。

10. 质保售后规范

整机质保12个月，激光核心光源部件质保24个月；质保期内非人为损坏的光路、伺服、氩气防护组件免费维修更换；终身提供各类芯片冷板焊接工艺调试、渗漏、变形缺陷优化远程技术指导。
