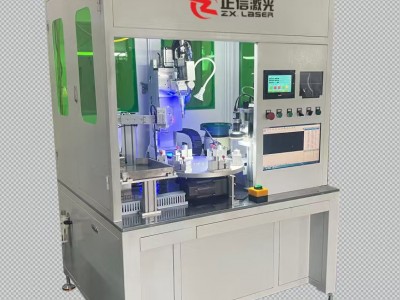

镜头支架专用光纤激光焊接机

1. 产品概述

本设备为光学镜头支架专属精密光纤激光焊接设备，针对性解决安防摄像头、车载影像、工业视觉镜头金属支架焊接难题。整机搭载1000W-2000W光纤激光源、CCD视觉自动定位系统、微米级伺服微动工装与恒温氩气防护单元，专门加工超薄不锈钢、铝、锌合金微型镜头支架，可完成底座折弯拼接、螺柱点焊、挂耳对接、镜头模组贴合等多种焊接工序。传统氩弧焊、电阻点焊热输入大，极易造成薄壁支架变形、孔位偏移，引发镜头对焦失效、装配卡滞；本机采用微区高能熔焊工艺，热影响范围极小，加工精度、成品良率远高于传统焊接工艺，适配光学配件大批量流水线生产。

2. 工作原理 / 构造原理

整机由光纤激光发生系统、CCD视觉定位单元、伺服精密微动工装、氩气恒温保护装置、水冷温控系统、数控操作主机六大部分组成。上料后CCD视觉自动扫描工件轮廓，自动识别焊点坐标并完成定位，定位精度可达0.01mm；光纤激光输出高能聚焦光束，极小范围瞬间熔化支架母材实现熔合焊接，氩气同步覆盖焊接区域隔绝空气，杜绝氧化发黑；水冷机组持续稳定激光器温度，保障激光输出功率恒定；伺服微动平台精准控制工件位移，完成多点、异形连续焊接。激光非接触式熔焊，仅焊点局部受热，整体工件温升极低，从根源避免薄壁件形变。

3. 材质参数 / 规格特性

激光功率可选1000W、1500W、2000W光纤激光器；视觉定位重复精度±0.01mm；伺服工装微米级调节，适配各类微型异形薄壁镜头支架；恒温氩气保护，焊接区域无氧化发黄；一体铸造机床床身刚性强，长期量产无位移偏差；水冷系统恒温控温，保障设备24小时连续稳定运行。兼容304不锈钢、铝合金、锌合金光学支架材质，可实现拼接焊、点焊、贴合密封焊多种工艺，针对超薄微型光学配件优化光路参数，杜绝烧穿、变形不良。

4. 核心优势 / 产品特点

1、焊接零形变，保证光学装配精度：激光定点热输入极低，热影响区微小，焊接后支架平整度、安装孔距、角度无偏移，无翘曲扭曲，焊后无需校正，彻底解决镜头对焦偏移、组装错位报废问题。 2、焊点精致美观，省去后处理工序：焊点细小均匀，无飞溅、无发黑发黄氧化层，焊痕隐形，满足外露镜头支架外观质检标准，无需打磨抛光，缩减加工工序。 3、焊点强度高，抗震耐高低温：熔深熔合充分，焊点韧性优异，车载长期颠簸、户外冷热交替环境下不开裂、不脱焊，稳定锁紧镜头模组，适配车载、户外安防长期使用。 4、视觉全自动对位，量产效率高：CCD视觉自动寻位微小焊点，异形迷你支架可批量连续加工，加工效率为传统点焊4倍，操作简单，新手快速上手，适配自动化流水线配套。 5、材质兼容广、加工损耗极低：通用不锈钢、铝、锌合金全系列镜头支架；非接触焊接无电极耗材，不会划伤工件基材，小件加工废品率极低，有效降低原材料损耗成本。

5. 主要用途 / 适用行业

专门用于各类光学镜头金属支架精密焊接，包含车载摄像头镜头支架、家用智能家居监控镜头支架、机器视觉工业镜头支架；加工工序覆盖支架底座拼接、螺柱点焊、挂耳焊接、镜头模组密封贴合；配套车载影像配件厂、安防摄像头生产企业、工业视觉光学零部件制造行业。

6. 落地选型指南

薄款小型家用监控镜头支架选用1000W机型；中厚车载高清镜头支架、多焊点连续加工选用1500W；大尺寸工业视觉镜头、厚铝合金支架大批量生产选用2000W；异形复杂小件优先选配双视觉自动定位配置；需要对接流水线可加装自动上下料工装。

7. 安装方法 / 使用方法

设备安置平整硬化地面调平，接通380V工业电源、水冷管路、高纯氩气管路；导入对应镜头支架视觉定位程序，放置工件，视觉自动扫描定位；设置激光功率、焊接速度、氩气流量参数，启动自动焊接；批量生产可连续上料，完成焊接后直接下料流转下一道装配工序。

8. 施工注意 & 风险提示

设备运行时禁止直视激光光路，避免灼伤眼部；氩气供气需稳定充足，缺气会造成焊点氧化发黑；定期清理视觉镜头灰尘，防止定位偏移；水冷机组保持清洁，避免激光器过热功率衰减；禁止超规格厚料长时间加工，易造成工件烧穿。

9. 采购说明 & 交付标准

激光功率、视觉配置、工装夹具可按镜头支架产品非标定制，单台起订，常规交期7-15个工作日；整机木箱防护包装运输，随货附带设备操作手册、光路参数表、出厂精度检测报告、设备质保卡。

10. 质保售后规范

整机标准质保12个月，激光器核心部件质保24个月；质保期内非人为损坏的光路、视觉、伺服组件免费维修更换；终身提供工艺参数调试、工装定制、故障远程指导，协助匹配各类镜头支架焊接工艺方案。

镜头支架激光焊接机专为车载、安防、工业光学镜头金属支架精密焊接打造，视觉自动定位、微变形无痕焊接，适配不锈钢、铝、锌合金微型薄壁支架批量量产。
