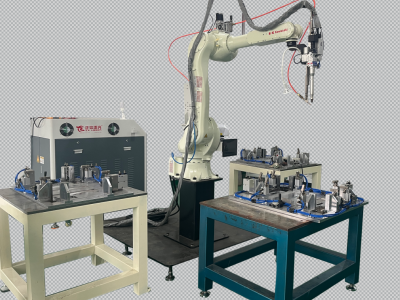

泵体壳体激光焊接机

1. 产品概述

泵体壳体激光焊接机是不锈钢、铸钢、合金材质水泵外壳专用精密焊接设备，搭载1500W至4000W光纤激光光源，搭配伺服变位工装、封闭氩气防护舱与数控系统，可完成清水泵、化工泵、污水泵、高压泵壳体拼接缝、法兰密封面、进出水口基座、分体壳体合缝焊接，支持环形、直线、异形各类密封焊缝成型。传统电弧焊热输入偏大，容易造成壳体变形渗漏、内壁氧化锈蚀，焊缝表面粗糙，后期打磨工作量大。设备采用高密度激光束局部熔合工艺，热影响区域窄，同步保障壳体尺寸精度与密封性能，分为台式精密机型与机器人自动化生产线两类，既可满足中小型水泵厂样品试制、小批量加工，也适配大型泵企标准化流水线量产。

2. 工作原理 / 构造原理

整机由光纤激光发生单元、伺服变位工装、封闭氩气防护舱、恒温冷却机组、数控存储控制系统组成。泵体壳体装夹在变位工装上，可自动旋转变位适配环形焊缝；封闭舱内通入高纯氩气隔绝空气，避免焊缝氧化；激光器输出高密度激光光束，对壳体接缝局部瞬时熔合实现密封连接；水冷机组持续稳定激光输出功率，数控系统预存多规格泵体焊接参数，自动沿壳体轮廓完成连续焊接，全程低热输入控制，有效控制壳体变形量，保证承压密封精度。

3. 材质参数 / 规格特性

激光功率覆盖1500W至4000W，适配304、316不锈钢、铸钢等各类泵体材质；壳体整体变形量可控在0.15mm以内，法兰平面、安装孔位不易偏移；封闭氩气全程防护，焊缝无氧化、无飞溅毛刺；焊缝熔深均匀，内部无气孔、夹渣、裂纹，承压耐腐蚀性能突出；焊接速度可达传统氩弧焊6至10倍，支持24小时不间断连续作业，可单机独立使用，也可对接机器人自动化产线。

4. 核心优势 / 产品特点

第一，壳体变形量小，尺寸精度稳定。泵体属于承压密封部件，形位公差要求严苛，激光热量集中作用于焊缝局部，工件整体变形控制在0.15mm以内，焊后无需校正整形，法兰平面、安装孔位不会偏移，规避装配错位、密封垫夹隙引发的漏水漏液问题。 第二，焊缝熔合致密，承压密封性能优异。激光熔深均匀稳定，焊缝内部无气孔、夹渣、裂纹，金属结合紧密，可承受高压流体持续冲击；在化工、污水腐蚀工况下焊缝耐酸碱能力强，长期使用渗漏风险低，大幅降低泵体返修与报废比例。 第三，简化后处理流程，节约人工成本。焊接全程惰性气体防护，焊缝无发黑氧化、无飞溅毛刺，表面平整光滑，仅需轻度抛光即可进入装配工序，相比传统电弧焊省去打磨、除锈、补漆多道工序，单件加工工时缩减七成。 第四，全自动加工，降低专业焊工依赖。设备配备专用旋转变位工装，自动环绕加工壳体环形焊缝，内置多套泵体标准焊接程序，操作人员经简单培训即可上岗，无需长期聘用资深焊工，设备支持全天候连续批量生产。 第五，材质适配范围广，长期运维成本更低。可兼容小型家用泵、大型工业泵各类壳体，适配不锈钢、铸钢多种基材；非接触式焊接不存在钨极、焊丝耗材损耗，仅消耗少量保护氩气，整机能耗更低，规模化生产综合加工成本优于传统焊接工艺。

5. 主要用途 / 适用行业

用于清水泵、化工耐腐蚀泵、污水泵、高压工业泵分体壳体、法兰面、进出水口基座密封焊接；配套水泵整机制造企业、流体设备零部件加工厂、不锈钢泵壳冲压加工厂家。

6. 落地选型指南

小型家用清水泵薄壁壳体打样、小批量生产选用1500W台式机型；常规304不锈钢工业泵批量加工选用2000W、3000W机型；厚壁铸钢高压化工泵壳体选用4000W大功率机型；大型泵企流水线规模化生产可搭配机器人自动化焊接方案。

7. 安装方法 / 使用方法

设备放置硬化平整地面调平固定，接通380V工业电源、水冷管路与氩气供气管道；调取对应泵体规格焊接程序，将壳体装夹固定在伺服变位工装，关闭氩气防护舱；设置激光功率、焊接速度、氩气流量参数，启动设备自动变位焊接，加工完成后取出工件流转密封性检测工序。

8. 施工注意 & 风险提示

作业期间禁止直视激光光路，配齐专用激光防护工装；氩气供气需保持稳定充足，缺气会造成焊缝氧化、承压渗漏；焊接前清理壳体接缝油污、氧化皮，避免焊缝产生气孔缺陷；定期维护水冷机组，防止激光器过热功率衰减；不可长期超厚度壳体连续焊接，避免变形量超标。

9. 采购说明 & 交付标准

激光功率、壳体专用变位工装、机器人配套模块支持非标定制，单台设备起订，常规交期7至15个工作日；整机封闭木箱防护发货，随货附带设备操作手册、泵体焊接工艺参数表、出厂精度检测报告、产品合格证。

10. 质保售后规范

整机质保12个月，激光核心光源部件质保24个月；质保期内非人为损坏的光路、伺服变位、氩气防护组件免费维修更换；终身提供各类泵体壳体焊接工艺调试、渗漏、变形缺陷优化远程技术指导。
