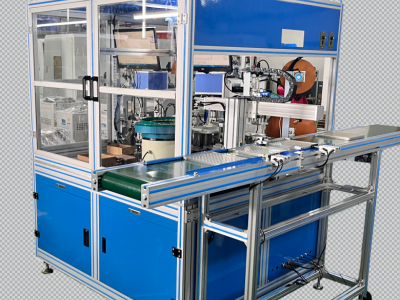

水泵叶轮激光焊接机

1. 产品概述

水泵叶轮激光焊接机是离心泵、自吸泵、管道泵不锈钢叶轮专属精密焊接设备，配备1000–3000W光纤激光源、四轴联动数控旋转工装与闭环氩气防护系统，可完成叶片、前后盖板、轮毂T型搭接及环形连续焊缝加工，全自动完成叶轮圆周曲面焊接，适配净水泵、工业泵、消防泵冲压叶轮批量制造。传统氩弧焊加工叶轮易产生叶片扭曲、盖板翘曲、焊缝气孔开裂缺陷，本机采用高能聚焦光束瞬时熔合金属，热输入量低，有效改善旋转工件变形、疲劳断裂等行业难题，设备分为单机款与机器人自动化产线两种机型，既能满足中小型加工厂单机生产，也可对接大型泵业企业流水线量产。

2. 工作原理 / 构造原理

整机由光纤激光发生单元、四轴联动数控旋转工装、闭环氩气保护组件、恒温水冷系统、数控操作主机构成。工装夹持叶轮完成精准分度旋转，光纤激光输出集中光束沿叶轮环形曲面连续熔合母材，焊接区域同步通入高纯氩气隔绝空气，避免焊缝氧化发黑；水冷机组稳定激光输出功率，数控系统存储多规格叶轮焊接程序，一键启动自动走焊，全程控制热输入量，将工件变形量控制在极小范围，保障叶轮动平衡精度。

3. 材质参数 / 规格特性

激光功率可选1000W、2000W、3000W，配套专用旋转工装适配多尺寸冲压叶轮；焊接热影响区小于0.2mm，工件整体变形量可控制在0.1mm以内；闭环氩气全程防护，焊缝无氧化、无飞溅；焊缝熔深均匀，内部无气孔、夹渣缺陷；兼容304、316不锈钢、铜合金叶轮材质；焊接速度为传统氩弧焊8至10倍，支持24小时不间断连续加工，可单机独立作业或对接机器人自动化产线。

4. 核心优势 / 产品特点

第一，微变形，保障叶轮动平衡精度。叶轮属于高速旋转精密零部件，设备热影响区窄，工件整体变形量控制在0.1mm以内，焊后无需校正，大幅简化动平衡校正工序，避免叶片翘曲造成泵体震动、噪音超标，成品合格率大幅提升。 第二，焊缝致密耐疲劳，延长水泵使用周期。激光熔合成型焊缝晶粒细密，熔深均匀无气孔夹渣，抗拉强度接近母材；叶轮长期承受高速交变载荷不易开裂，焊缝防锈密封性能优异，输送污水、酸碱介质不易渗漏，疲劳使用寿命为氩弧焊加工叶轮的2至3倍。 第三，焊缝成型美观，减少后处理工序。激光光斑细小，搭配全程氩气防护，焊缝光滑无发黑、无飞溅，仅需简单轻抛即可装配，省去打磨、抛光、除锈多道工序，单台叶轮加工工时减少60%，节约人工与耗材成本。 第四，全自动加工，降低用工门槛。设备配备叶轮专用旋转夹具，内置多套标准焊接程序，一键启动自动完成环形曲面焊接；普通操作人员经短期培训即可上岗，摆脱对资深焊工的依赖，支持全天候连续批量生产。 第五，综合运维成本低，材质适配范围广。设备非接触焊接无电极损耗，仅消耗少量保护氩气；可加工不锈钢、铜合金多种叶轮材质，一台设备覆盖家用、工业各类规格叶轮加工，长期量产综合加工成本优于传统电弧焊。

5. 主要用途 / 适用行业

用于净水泵、自吸泵、管道泵、消防泵、工业化工泵不锈钢叶轮叶片、盖板、轮毂环形焊缝焊接；配套水泵制造工厂、流体设备零部件加工厂、五金冲压配件生产企业。

6. 落地选型指南

小型家用净水泵薄叶轮选用1000W单机机型；常规工业不锈钢叶轮批量生产选用2000W机型；厚壁化工、消防高压叶轮选用3000W大功率机型；规模化泵企流水线配套可选择机器人自动化焊接产线。

7. 安装方法 / 使用方法

设备放置硬化地面调平固定，接通380V工业电源、水冷管路与氩气管路；根据叶轮规格调取对应焊接程序，将叶轮装夹至数控旋转工装；设置激光功率、旋转速度、氩气流量参数，启动设备自动完成环形焊缝焊接，加工完成后直接取下流转装配工序。

8. 施工注意 & 风险提示

作业过程禁止直视激光光路，配备专业激光防护设施；氩气供气需保持稳定，缺气会造成焊缝氧化发黑；叶轮焊接前清理表面油污、氧化皮，防止焊缝产生气孔；定期清理水冷机组，避免激光器过热导致功率衰减；禁止超厚板材长期连续焊接，防止工件变形超标。

9. 采购说明 & 交付标准

激光功率、叶轮专用工装、自动化配套模块支持非标定制，单台设备起订，常规交期7至15个工作日；整机封闭木箱防护发货，随货附带设备操作手册、叶轮焊接工艺参数表、出厂精度检测报告、产品合格证。

10. 质保售后规范

整机质保12个月，激光核心光源部件质保24个月；质保期内非人为损坏的光路、四轴伺服、工装组件免费维修更换；终身提供各类叶轮焊接工艺调试、变形缺陷优化远程技术指导。
